3 BESCHREIBUNG DER BEDIENTASTEN UND
ANSCHLÜSSE
3.1

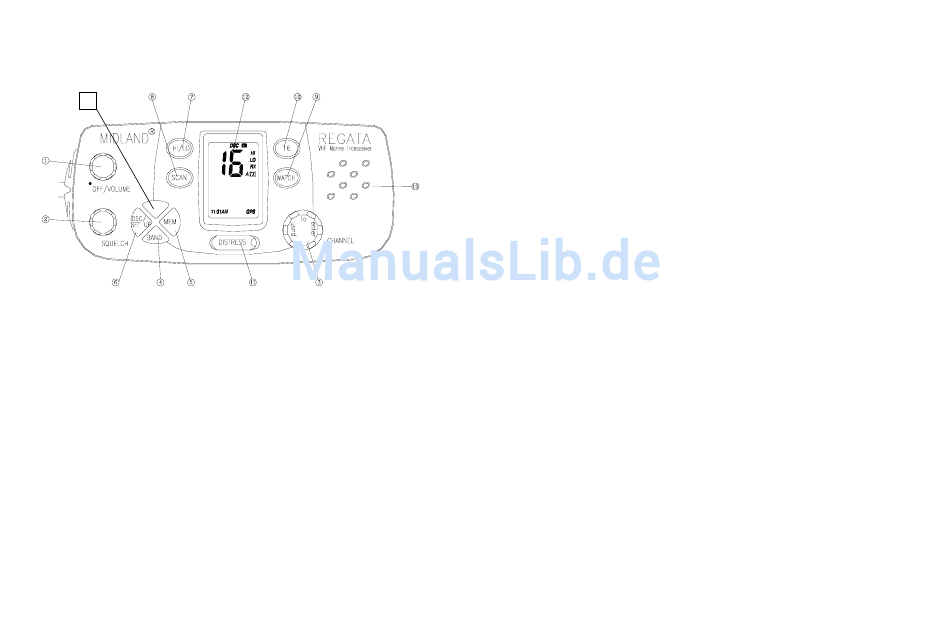

Frontansicht
14
(1) Lautstärkeregler OFF/VOLUME
Schaltet das Gerät ein bzw. aus und regelt die Wiedergabelautstärke beim Empfang.
Das Gerät wird ausgeschaltet, indem der Regler über die linke Raststellung gegen
den Uhrzeigersinn gedreht wird.
(2) SQUELCH-Regler
Ändert die Ansprechschwelle für die Rauschsperre (Squelch).
(3) CHANNEL-Drehschalter
Drehschalter (endlos), über den die Kanalwahl oder Einstellungen im Menü
vorgenommen werden können. Der Drehschalter hat auch eine Tastenfunktion, -
durch Drücken auf den Regler werden vorgenommene Einstellungen im Menü
bestätigt .
(4) Taste BAND
Drücken Sie die Taste BAND um von den Betriebsarten DCS oder MEM
(Kanalspeicher) in den normalen VHF-Betriebsmodus umzuschalten (Internationales
Frequenzband INT). Sobald diese Operation ausgeführt wird, erscheint im Display
INT und das Gerät schaltet automatisch auf den zuletzt genutzten INT Kanal. Diese
Daten sind im Systemspeicher hinterlegt.
(5) Taste MEM (Kanalspeicher)
Halten Sie diese Taste mindestens eine Sekunde gedrückt , um die Betriebsart
Kanalspeicher aufzurufen. Im Display wird das Einschalten der Betriebsart mit
gekennzeichnet. Während des Suchlaufs werden ausschließlich Kanäle, die im
Kanalspeicher hinterlegt wurden, auf Signale abgesucht.
Wenn Sie sich im normalen VHF-Betriebsmodus befinden, halten Sie die Taste
MEM länger als eine Sekunde gedrückt, um den Suchlauf innerhalb der
Kanalspeicher zu starten. Die gespeicherten Kanäle sind in der Reihenfolge
abgelegt, wie sie eingespeichert werden. Wird ein im Kanalspeicher abgelegter
Kanal aufgerufen und anschließend die Taste MEM länger als eine Sekunde
gedrückt, wird dieser Kanal auch dem Kanalspeicher entfernt.
(6) DSC/SET UP-Taste
Diese Taste verfügt über eine Doppelbelegung:
-
Durch kurzes Drücken wird die Betriebsart DSC (digitaler Selektivruf) aktiviert.
Beachten Sie hierzu Kapitel 8.
−
Halten Sie die Taste gedrückt, gelangen Sie in das SET UP-Menü zum Eingeben
von Grundeinstellungen. Beachten Sie hierzu besonders Kapitel 10.
(7) HI/LO-Taste
Wählt zwischen niedriger (1 W) oder hoher (25 W) Ausgangsleistung. Im Display
erscheint
(hohe Ausgangsleistung) oder
HI
Die HI/LOW-Funktion kann sowohl im normalen VHF-Betriebsmodus als auch in der
Betreibsart MEM ausgeführt werden. In der Betriebsart DCS kann die HI/LO-Taste
nicht aktiviert werden und es ertön ein Warnsignal.
(8) SCAN-Taste
Durch kurzes Andrücken der Taste SCAN (weniger als eine Sekunde) wird der
Kanalsuchlauf aktiviert. Regata II hat einen Prioritätssuchlauf auf Kanal 16
eingestellt: Dieser Kanal wird damit periodisch nach Signalen abgesucht, um so
abzuklären, ob Funkaktivitäten betrieben werden. Der Suchlauf geht wie folgt vor:
Kanäle 1, 16, 2 16, 3, 16 ... und so weiter. Dadurch wird im Vergleich zu den
anderen Kanälen ein schnellerer Zugriff ermöglicht. Ist der Suchlauf aktiviert
erscheint im Display
PRI-SCAN
der Suchlauf abgebrochen. Wurde die Kanalspeicherfunktion aktiviert (MEM) werden
beim Kanalsuchlauf nur die Kanäle innerhalb der Kanalspeicher nach Signalen
abgesucht. Im DCS Modus und beim Binnenschifffahrtsfunk (ATIS) kann der
Suchlauf nicht gestartet werden und es ertönt ein Warnsignal.
(9) WATCH-Taste
(niedrige Ausgangsleistung).
LO
. Durch erneutes Drücken der Taste SCAN wird
MEM
