Inhaltsverzeichnis; Einführung; Funktion Und Lage Der Bedienelemente - Midland ALAN 235 ESP D80 Bedienungsanleitung

Inhaltsverzeichnis

Einführung

Funktion und Lage der Bedienelemente ................................................................................ Seite 1, 2
Geräterückseite ...................................................................................................................... Seite
Mikrofon, Mikrofonbelegung ................................................................................................... Seite
Einbau des ALAN 235 ESPD80 im PKW ............................................................................... Seite
Bedienung Ihres ALAN 235 ESP D80 .................................................................................... Seite
Einschalten/Lautstärke einstellen .............................................................................. Seite
Rauschsperre (Squelch) einstellen ........................................................................... Seite
Funk-Kanal einstellen ................................................................................................ Seite
Modulationsart/Sendeleistung ................................................................................... Seite
Empfangen und Senden ............................................................................................ Seite
Suchlauf (SCAN-Funktion) ........................................................................................ Seite
Zweikanalüberwachung ............................................................................................. Seite
Technische Daten .................................................................................................................. Seite
Frequenzkanaltabelle ............................................................................................................. Seite
Praxistips für den Funksprechverkehr .................................................................................... Seite
Abkürzungen im CB Funk ...................................................................................................... Seite
Internationales Funkalphabet ................................................................................................. Seite
Einführung
Herzlichen Glückwunsch! Ihr CB-Mobilfunkgerät ALAN 235 ESP D80 verkörpert den aktuellen techni-
schen Standard der Hochtechnologie auf dem Gebiet der Funkgerätetechnik. Dank der kompakten
Abmessungen und der kompromißlosen Auslegung für den Mobilbetrieb auf allen CB-Kanälen (80 FM
und 12 AM) wird die besondere Leistungsfähigkeit sichergestellt.
Sie haben ein elektronisches Qualitätsprodukt vor sich, das professionell konstruiert und mittels ausge-
suchter, erstklassiger Komponenten gebaut worden ist. Eine leistungsfähige Halbleitertechnik mit aktu-
eller PLL-Schaltung ermöglicht eine hohe Frequenzkonstanz und den Aufbau auf einer stabilen Leiter-
platte einen jahrelang störungsfreien Betrieb Ihres Gerätes.
Lieferumfang: Mobilhalterung, Mikrofonhalterung, Anschlußkabel, Befestigungsschrauben, Up/Down-
Mikrofon, Handbuch

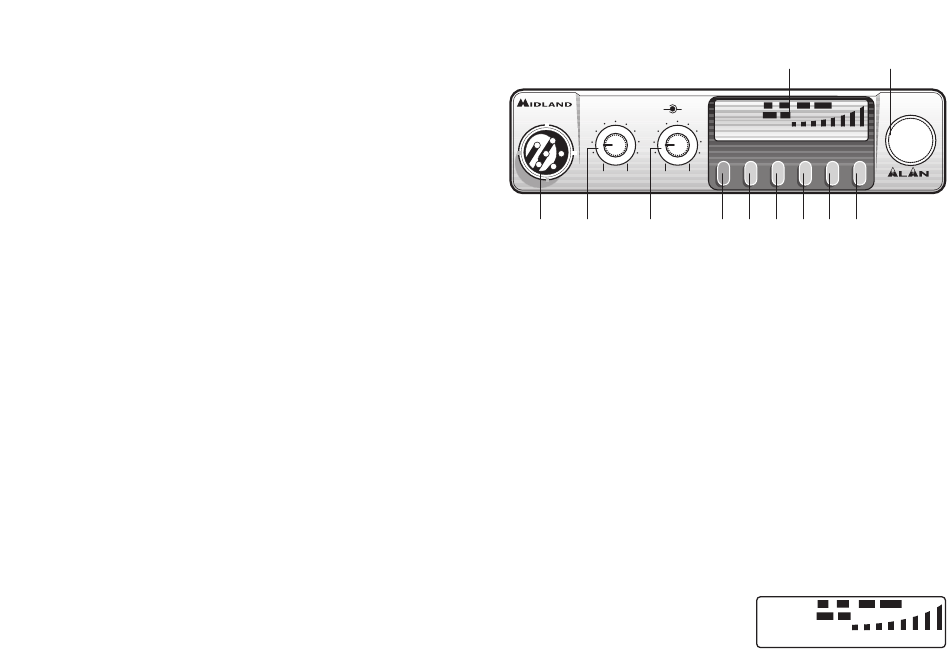

Funktion und Lage der Bedienelemente

3
3
VOLUME
4
4
4
4
OFF
MIC
5
5
1 2
5
5
5
6
1. [MIC] Mikrofonbuchse
Hier wird der Stecker des Mikrofons eingesteckt.
7
8
2. [VOLUME OFF - Max.] Ein/Aus-Schalter, Lautstärkeregler
In der Stellung „Off" ist Ihr ALAN 235 ESP ausgeschaltet. Durch Drehen des Reglers im Uhrzeiger-
8
sinn aus der linken Raststellung, wird das Gerät eingeschaltet. Weiteres Drehen im Uhrzeigersinn
9
erhöht die Wiedergabelautstärke nach Wunsch.
3. [SQ - RF-Gain] Rauschsperre, Squelch/ RF-Meter
[SQ] Rauschsperre
Um die höchstmögliche Empfangsempfindlichkeit zu nutzen, muß der Regler so eingestellt werden,
daß das Hintergrundrauschen auf einem unbelegten (freien) Kanal gerade unterdrückt wird.
[RF GAIN] RF-Meter
Der RF-Gain-Regler dient zur Abschwächung des Empfangssignals bei starken Empfangsstatio-
nen.
4. Multifunktions-Display mit Hintergrundbeleuchtung (schaltbar)
Im Multifunktions-Display werden die folgenden Informationen angezeigt:
a. zweistellige Kanalanzeige (1 bis 80)
b. relative Empfangsfeldstärke und Sendeleistung
c. AM-/FM-Betriebsart
d. RX-/TX-Anzeige: TX = Sendebetrieb,
RX = Empfangsbetrieb
e. SCAN-Betrieb, Suchlauf nach belegten Kanälen
f. EMG-Kanal, Fernfahrer-/Notruf-Kanal
