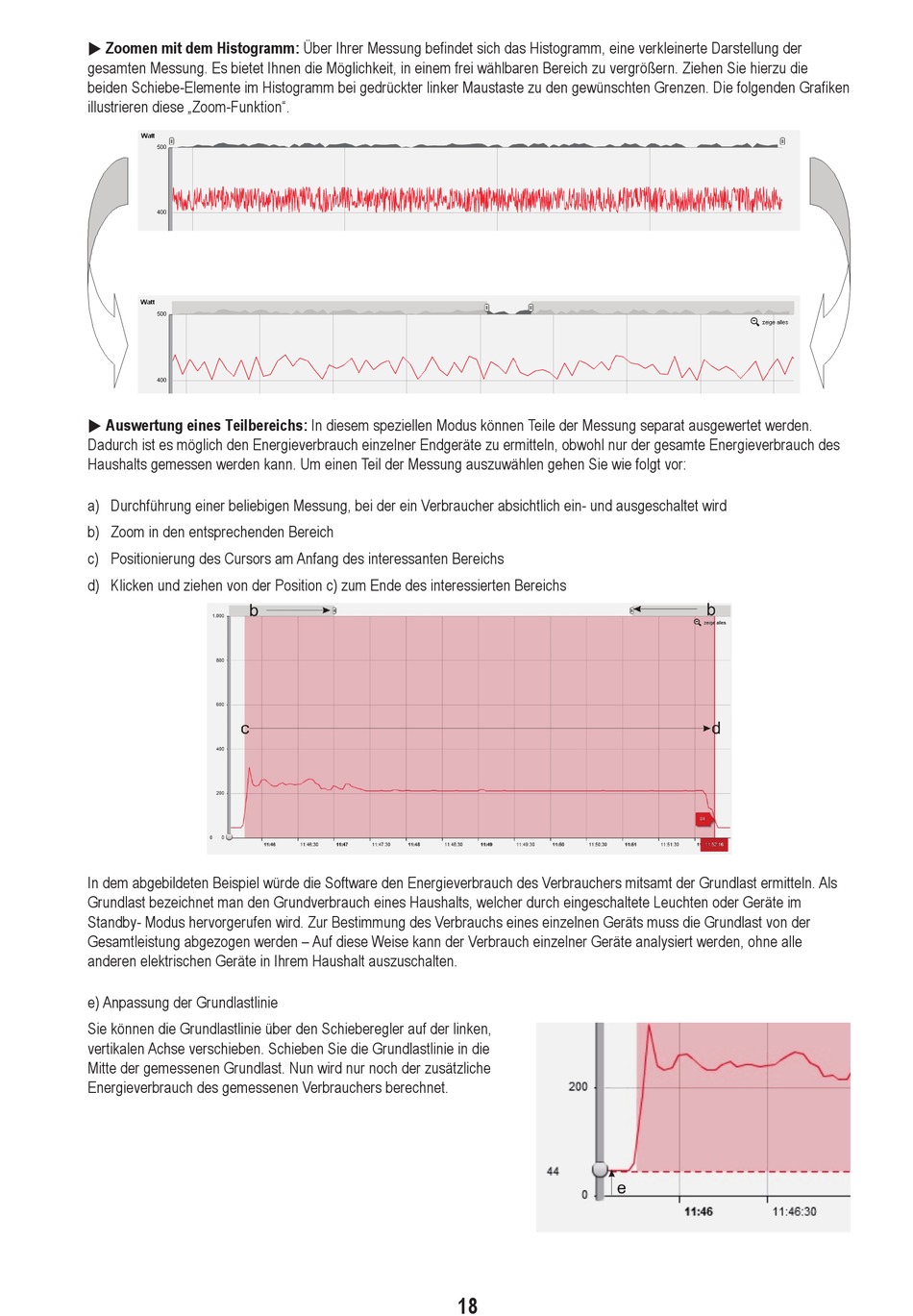

Zoomen mit dem Histogramm: Über Ihrer Messung befindet sich das Histogramm, eine verkleinerte Darstellung der
gesamten Messung. Es bietet Ihnen die Möglichkeit, in einem frei wählbaren Bereich zu vergrößern. Ziehen Sie hierzu die
beiden Schiebe-Elemente im Histogramm bei gedrückter linker Maustaste zu den gewünschten Grenzen. Die folgenden Grafiken
illustrieren diese „Zoom-Funktion".
Auswertung eines Teilbereichs: In diesem speziellen Modus können Teile der Messung separat ausgewertet werden.
Dadurch ist es möglich den Energieverbrauch einzelner Endgeräte zu ermitteln, obwohl nur der gesamte Energieverbrauch des
Haushalts gemessen werden kann. Um einen Teil der Messung auszuwählen gehen Sie wie folgt vor:
a) Durchführung einer beliebigen Messung, bei der ein Verbraucher absichtlich ein- und ausgeschaltet wird
b) Zoom in den entsprechenden Bereich
c) Positionierung des Cursors am Anfang des interessanten Bereichs
d) Klicken und ziehen von der Position c) zum Ende des interessierten Bereichs
In dem abgebildeten Beispiel würde die Software den Energieverbrauch des Verbrauchers mitsamt der Grundlast ermitteln. Als
Grundlast bezeichnet man den Grundverbrauch eines Haushalts, welcher durch eingeschaltete Leuchten oder Geräte im
Standby- Modus hervorgerufen wird. Zur Bestimmung des Verbrauchs eines einzelnen Geräts muss die Grundlast von der
Gesamtleistung abgezogen werden – Auf diese Weise kann der Verbrauch einzelner Geräte analysiert werden, ohne alle
anderen elektrischen Geräte in Ihrem Haushalt auszuschalten.
e) Anpassung der Grundlastlinie
Sie können die Grundlastlinie über den Schieberegler auf der linken,
vertikalen Achse verschieben. Schieben Sie die Grundlastlinie in die
Mitte der gemessenen Grundlast. Nun wird nur noch der zusätzliche
Energieverbrauch des gemessenen Verbrauchers berechnet.
18
