CarCheck System PLUS
Die CarCheck Software im Detail
Bei Betätigen des Buttons
erscheint deshalb die Abfrage
mit der Sie zwischen diesen beiden Möglichkeiten wählen können.

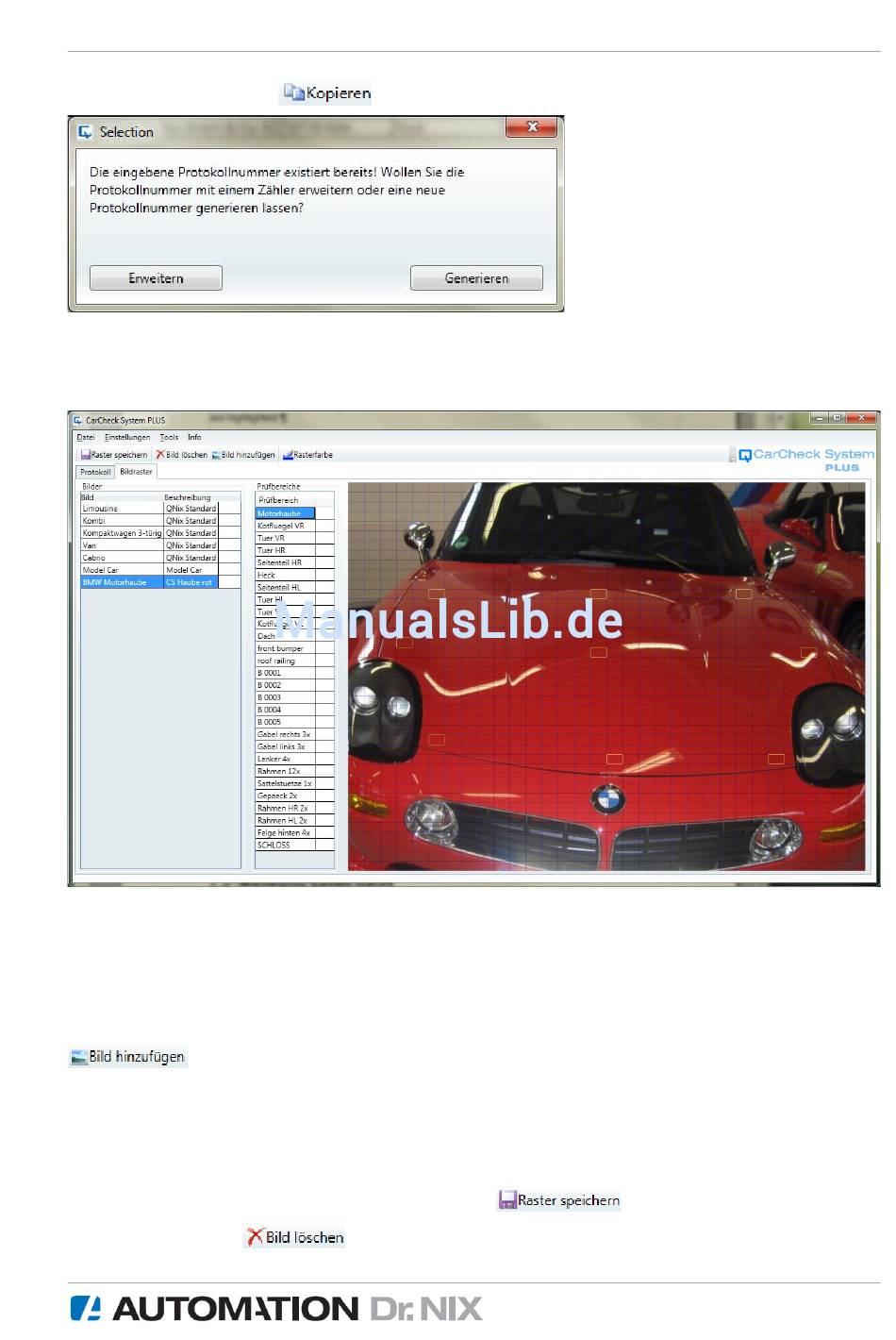

7.2.2 Bildrasteransicht
Diese Ansicht dient dazu, die Messpunktpositionen für die automatische Platzierung von Messwerten
auf dem Bild festzulegen.
Wählen Sie dazu aus der links im Bild angezeigten Liste das Bild, für das Sie die Anordnung
konfigurieren möchten. Das gewählte Bild wird rechts im Fenster mit einem darüber liegenden Raster
angezeigt.
Sie können der Bildliste weitere Bilder hinzufügen. Klicken Sie dazu auf die Schaltfläche
.
Wählen Sie jetzt in der Liste Prüfbereiche ein Bauteil aus, auf dem Sie Messwerte platzieren wollen.
Anschließend wählen Sie der Reihe nach durch Anklicken die Rasterfelder aus, in denen jeweils ein
Messwert platziert werden soll. Die gewählten Rasterfelder werden hervorgehoben.
Verfahren Sie so für jeden Prüfbereich, für den Messpunktpositionen festgelegt werden sollen.
Speichern Sie die Konfiguration über die Schaltfläche
.
Über die Schaltfläche
können Sie gespeicherte Bilder aus der Liste entfernen.
31/46
