CarCheck System PLUS
Die CarCheck-Software im Überblick

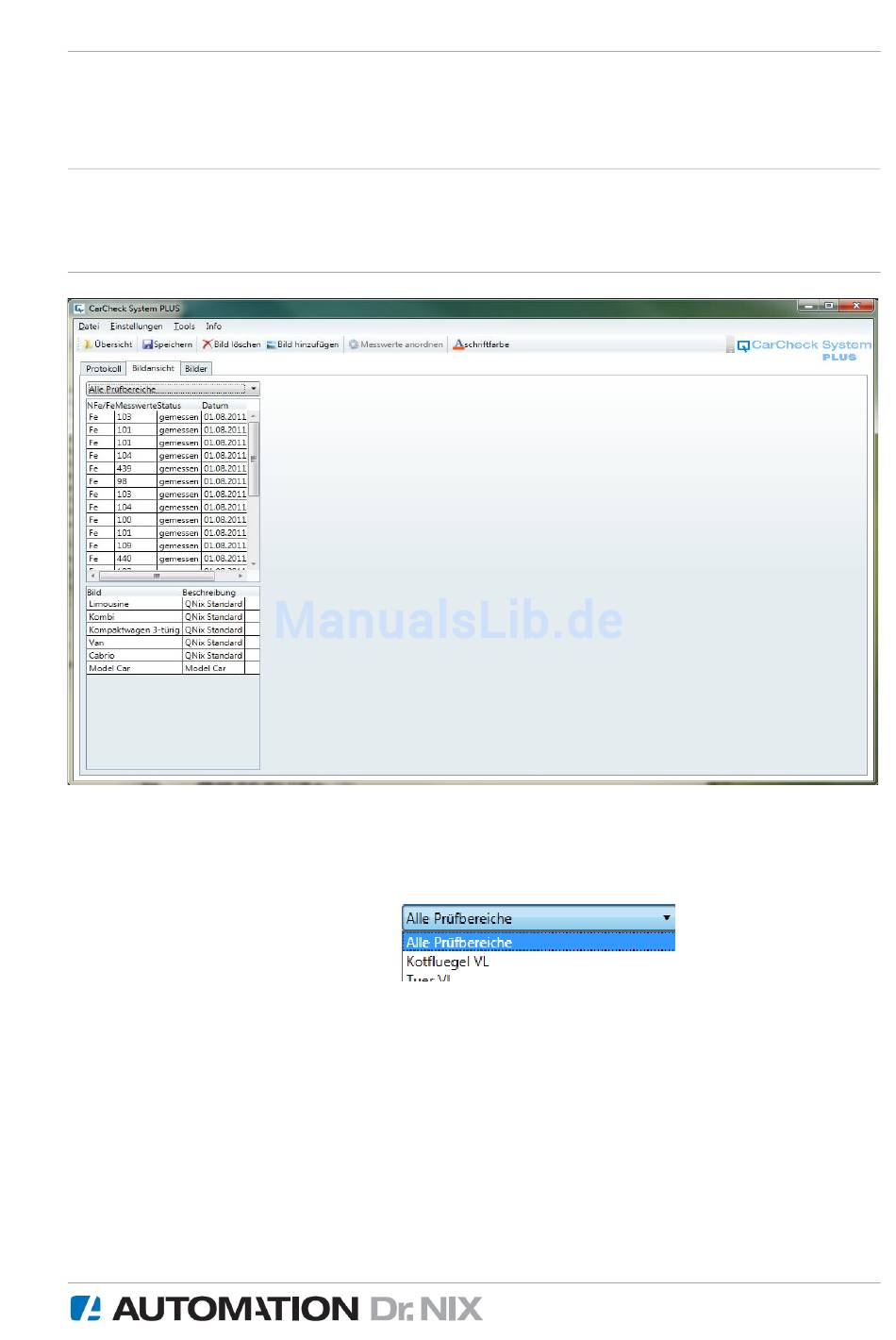

6.5 Platzieren von Messwerten in einem Bild
Wechseln Sie in die Bildansicht, indem Sie auf den entsprechenden Reiter klicken. Es werden die ge-
messenen Werte sowie eine Liste verfügbarer Bilder angezeigt.
Hinweis:
Sie können die Messwerte wahlweise manuell oder automatisch auf dem Bild platzieren. Die erforder-
lichen Schritte für die automatische Platzierung sind im Abschnitt
Automatische Platzierung von
Messwerten
auf Seite
34
beschrieben.
Wählen Sie das gewünschte Bild aus der links unten angezeigten Liste aus; es wird im rechten
Bereich des Programmfensters angezeigt.
Die Liste der Messwerte enthält die Messwerte aller Prüfbereiche. Sie wird auf die Messwerte eines
einzelnen Prüfbereichs beschränkt, wenn Sie in der Liste, die über den Messwerten dargestellt wird,
den betreffenden Prüfbereich auswählen:
Sie können jetzt mit Hilfe der Maus die Messwerte aus der Liste auf das Bild ziehen. Bewegen Sie
dazu den Mauszeiger auf den Messwert, den Sie platzieren wollen, drücken Sie die linke Maustaste
und bewegen Sie dann den Mauszeiger mit weiterhin gedrückter Maustaste an die Stelle auf dem Bild,
an der Sie den Messwert platzieren wollen. Lassen Sie dort die Maustaste los.
27/46
