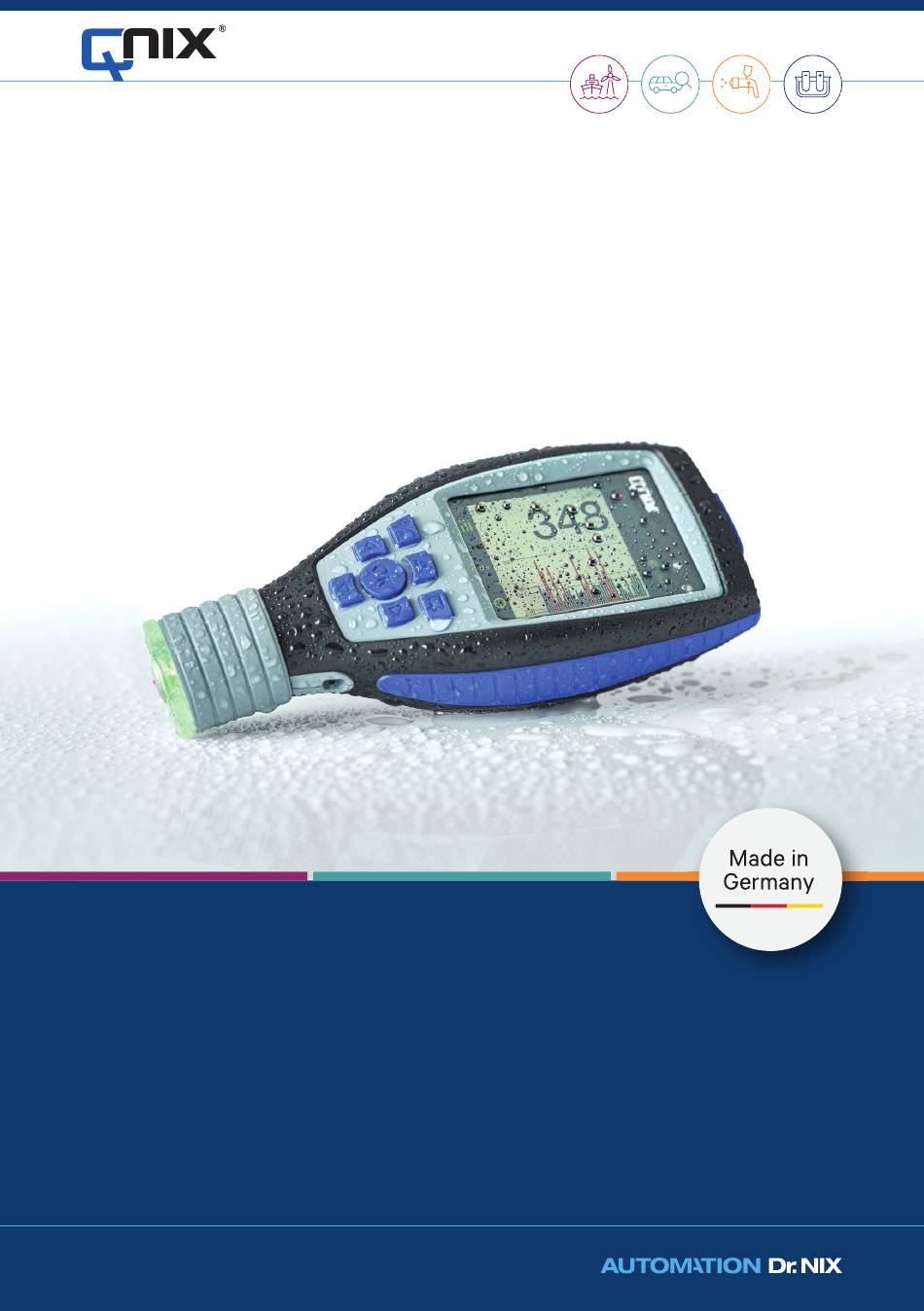

- Seite 1 SCHNELLSTARTANLEITUNG QUICK START GUIDE QNix 9500 ® QUALITÄT „MADE IN GERMANY“...
- Seite 2 1.5. Reinigung und Pflege Automation Dr. Nix GmbH & Co KG Automation Dr. Nix GmbH & Co KG Gerät: Vor der Reinigung Gerät ausschalten! Ver - 1.5. Cleaning and Care Robert-Perthel-Strasse 2...
- Seite 3 와 오물로부터 게이지를 보호하십시 rivenditore in loco o al nostro servizio di trybutora na miejscu lub do naszego działu Automation Dr. Nix GmbH & Co KG assistenza: www.q-nix.com/support obsługi klienta: www.q-nix.com/support 오. 습기, 화학 물질 및 공격적인 가...
- Seite 4 QNix 9500 ® 2. Geräteübersicht USB-Anschluss (unter der Schutzkappe) Umgebungslichtsensor Status-LED Batteriefach (Rückseite) Farbdisplay Power/Menü/Home-Taste Q-Taste OK-Taste Navigations-Tasten Sondenaufnahme Sondenhalter mit Sonde Tastenfunktionen StatusLEDs Signalisierung Verbindung über USB Power/Menü/HomeTaste Gerät ein- oder ausschalten bzw. Wechsel zwischen Menü und Messwertanzeige QTaste Kontextabhängige bzw.
- Seite 5 2.1. Übersicht Menüs Mit den Pfeiltasten rechts/links können Sie innerhalb der vier Hauptmenüs (Jobs, Grenzwerte, Justierung und Einstellungen) navigieren. Navigation innerhalb der Menüs Vorheriges / nächstes Menü; bei Werteeingabe: vorherige / nächste Dezimalstelle Vorheriger / nächster Menüpunkt; bei Werteeingabe: Wert erhöhen / Wert vermindern (Taste gedrückt halten für schnelle Änderung) Wert übernehmen / Eintritt ins Untermenü...
- Seite 6 QNix 9500 ® 3. Inbetriebnahme 3.1. Batterie einlegen Das Gerät enthält: • Batterie Typ Mignon AA (LR6 / FR 6 / AM3); 2 Stück • Batterie Typ Knopfzelle CR-1220 (dient als Stützbatterie der Systemuhr); 1 Stück Das Batteriefach befindet sich auf der Rückseite des Gerätes. •...
- Seite 7 Sonde in den Sondenhalter einsetzen • Sonde mit leichter Dreh-Druck-Bewegung in den Sondenhalter schieben. Die Pfeilsymbole an der Sonde und am Sondenhalter müssen sich in einer Linie befinden. Bei korrekter Ausrich- tung rasten alle 4 Nasen in der entsprechenden Nut an der Sonde ein. •...
- Seite 8 QNix 9500 ® 3.3. Grundeinstellungen prüfen Überprüfen und ändern Sie ggf. die Werkseinstellungen für Ihr Gerät. Prüfen Sie zumindest • die Sprache • die Maßeinheit • Datum und Uhrzeit • die Belegung der Taste • die Energiesparoptionen Diese Einstellungen finden Sie im Menü „System“. Die auf die Messaufgabe bezogenen Einstellungen finden Sie in den Menüs „Jobs“, „Grenzwerte“...
- Seite 9 3.5. Software sichern Auf dem Gerät ist die Software „QN9“ gespeichert. Diese Software dient zum späteren Verwalten des Gerätes und der aufgenommenen Messwerte am PC. Sichern Sie diese Software auf Ihrem PC. Hinweis Formatieren löscht alle Daten Wenn Sie den Speicher formatieren, wird die Software auf dem Gerät ebenfalls gelöscht. Beim Verlust des Speicherinhalts können Sie die Software unter www.qnix.com/download herunterladen.
-
Seite 10: Device Overview
QNix 9500 ® 2. Device Overview USB port (under protective cap) Ambient light sensor Status- LED Battery compartment (back) Colour display Power/Menu/Home button Q button OK button Navigation buttons Probe port Probe holder with probe Key functions Status LEDs Indicates USB connection Power/Menu/Home button Switch device on or off, or switch between menu and measurement display... - Seite 11 2.1. Menu Overview Use the navigation buttons to navigate within the four main menus (Jobs, Limits, Adjustment, Settings). Navigating within the menus: Previous / next menu; when entering values: previous / next decimal place Previous / next menu item; when entering values: Value up / down (hold button for fast scan) Confirm value / go to submenu / confirm selection Previous;...
-
Seite 12: Initial Operation
QNix 9500 ® 3. Initial Operation 3.1. Insert Battery This device includes:: • Type mignon/AA (LR6 / FR 6 / AM3); quantity 2 • Type button cell CR-1220 (backup battery for system clock); quantity 1 The battery compartment is located at the back of the device. •... - Seite 13 Insert the probe in the probe holder • Push the probe into the probe holder using a slight turn/push movement. The arrow on the probe and on the probe holder must align. When aligned correctly, all 4 lugs will lock into the respective groove on the probe. •...
- Seite 14 QNix 9500 ® 3.3. Check Basic Settings Check and, if necessary, change the factory settings of your device. At least, check the settings for • language • unit • date and time • configuration of the button • power save options These settings can be found in the „System“...
- Seite 15 3.5. Software Backup The „QN9“ is located on the device. This software is used to later manage the device and the recorded measurements on the PC. Back up this software to your PC. Notice Formatting will erase all data Formatting the memory will also erase the PC software from the device. You can download the soft ware from www.qnix.com/download.
- Seite 16 Automation Dr. Nix GmbH & Co. KG Robert-Perthel-Str. 2 50739 Köln – Germany Tel. +49 (0) 221 91 74 55-0 Fax +49 (0) 221 91 74 55-29 info@automation.de www.q-nix.com...
