- Seite 1 Bedienungsanleitung Schichtdickenmessgerät 1200 / 1500 Mit oder ohne Speicher...

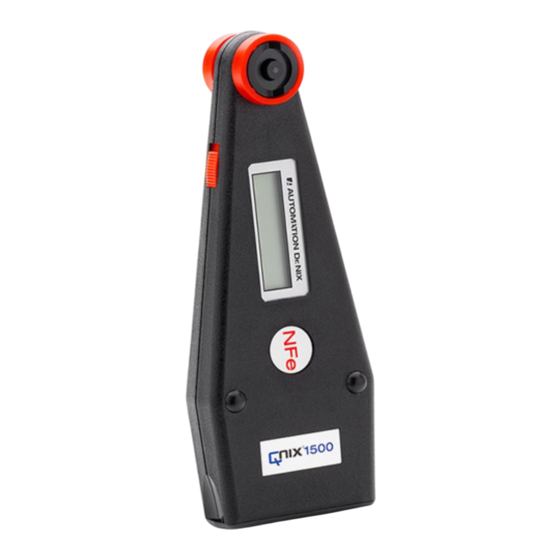

- Seite 2 Vorwort ® Das Schichtdickenmessgerät QNix 1500 (1200) gehört zur Familie der zerstörungsfrei messenden Geräte der Firma Automation Dr. Nix GmbH & Co. KG. Zukunftsweisende Technologie, ein breites Einsatzspektrum, der unge- ® wöhnlich weite Messbereich bis 5 mm (QNix 1200 bis 2mm) und die schon von unseren anderen Geräten bekannte Robustheit sowie die zahl-...
- Seite 3 ASTM B499, ASTM D7091 Aufbewahrung und Handhabung Unter Verwendung modernster Elektronik entstand ein Gerät für die unter- schiedlichsten Messaufgaben. Es ist ein hochgenaues Präzisionsinstru- ment mit einem extrem weiten Einsatzspektrum; dennoch bleibt es hand- lich und robust für den praktischen Einsatz. Eine pflegliche Behandlung dankt es Ihnen mit einer langen Lebensdauer.
- Seite 4 Auflösung der Anzeige 0,1 µm von 0,0-99,9 µm oder 0,01 mil von 0,00-9,99 mil µm von 100-999 µm 0,1 mil von 10,0-99,9 mil 0,01 mm von 1,00-5,00 mm 1 mil von 100-200 mil Temperaturbereich 0 °C - 50 °C oder 32 °F - 122 °F Inbetriebnahme und Batteriewechsel Der QNix®...
- Seite 5 Grundeinstellung ist damit abgeschlossen. Bei Wiederholungsmessungen an gleicher Stelle erhalten Sie nicht zwangsläufig 0.0 µm/ mil, da z.B. die Rauigkeit, Schmutz etc. Messwertschwankungen verursachen. Zur besse- ren Positionierung und auch zum Schutz wird jedes Gerät mit zwei roten Sondenschutzringen ausgeliefert. Durch leichte Drehbewegungen lassen sich diese Schutzringe ab- bzw.
- Seite 6 Messwertspeicherung (optional) ® Der QNix 1500 wird auf Wunsch auch mit Speicher und Schnittstelle RS 232C geliefert. Damit bieten sich folgende Möglichkeiten: a) Speicherung von bis zu 3900 Messwerten b) Bildung von Blöcken: Block Nr.1 Anzeige b001 Block Nr.2 Anzeige b002 usw. bis Block Nr.999 Anzeige b999 c) Der rechnerische Mittelwert pro Block kann angezeigt werden.
- Seite 7 Blockbildung im Speichermodus Wollen Sie die zu speichernden Messwerte in Gruppen unterteilen, so bil- den Sie Blöcke. Einen neuen Block, beispielsweise Block 2 erhalten Sie, in dem Sie wieder beide Schalter gleichzeitig nach vorne schieben und so lange halten, bis in der Anzeige die Umschaltung zu sehen ist. Lassen Sie danach die Schalter los.
- Seite 8 Löschen von Messwerten Sie haben die Möglichkeit, den jeweils letzten Messwert in der Anzeige und im Speicher oder alle Messwerte zu löschen. Um den letzten Messwert zu löschen, schieben Sie einen von beiden Schaltern länger als 3 Sekunden nach vorne. In der Anzeige erscheint dEL (für delete = engl.
- Seite 9 gebildeten Blockes. 7. End = Die Block- oder Gesamtspeicherkapazität ist erschöpft. 8. N = a) im Wechsel mit Fe oder NFe Anzahl aller abgespeicherten Werte b) im Wechsel mit Ae Anzahl der gespeicherten Messwerte im aktuellen Block 9. Ae = Mittelwert der im aktuellen Block gespeicherten Messwerte 10.
- Seite 10 Technische Daten Grundwerkstoff Fe: Stahl oder Eisen NFe: Nichteisenmetalle, z.B. Aluminium, Zink, Kupfer, Messing, Edelstahl (nur QNix® 1500) Messbereich 0.0-5000 µm bzw. 0.00-200 mil (QNix® 1500) 0.0-2000 µm bzw. 0.00- 80 mil (QNix® 1200) Messwertanzeige von 0.0 -999 in µm von 1.00-5.00 in mm bzw.
- Seite 12 Automation Dr. Nix GmbH & Co. KG Robert-Perthel-Str. 2 50739 Köln, Germany Tel. +49 (0) 221 91 74 55-0 Fax +49 (0) 221 17 12 21 info@automation.de www.q-nix.com Art.-Nr.: 312060AA...
