6.0 Lang lebe der Logiflex Mini AC

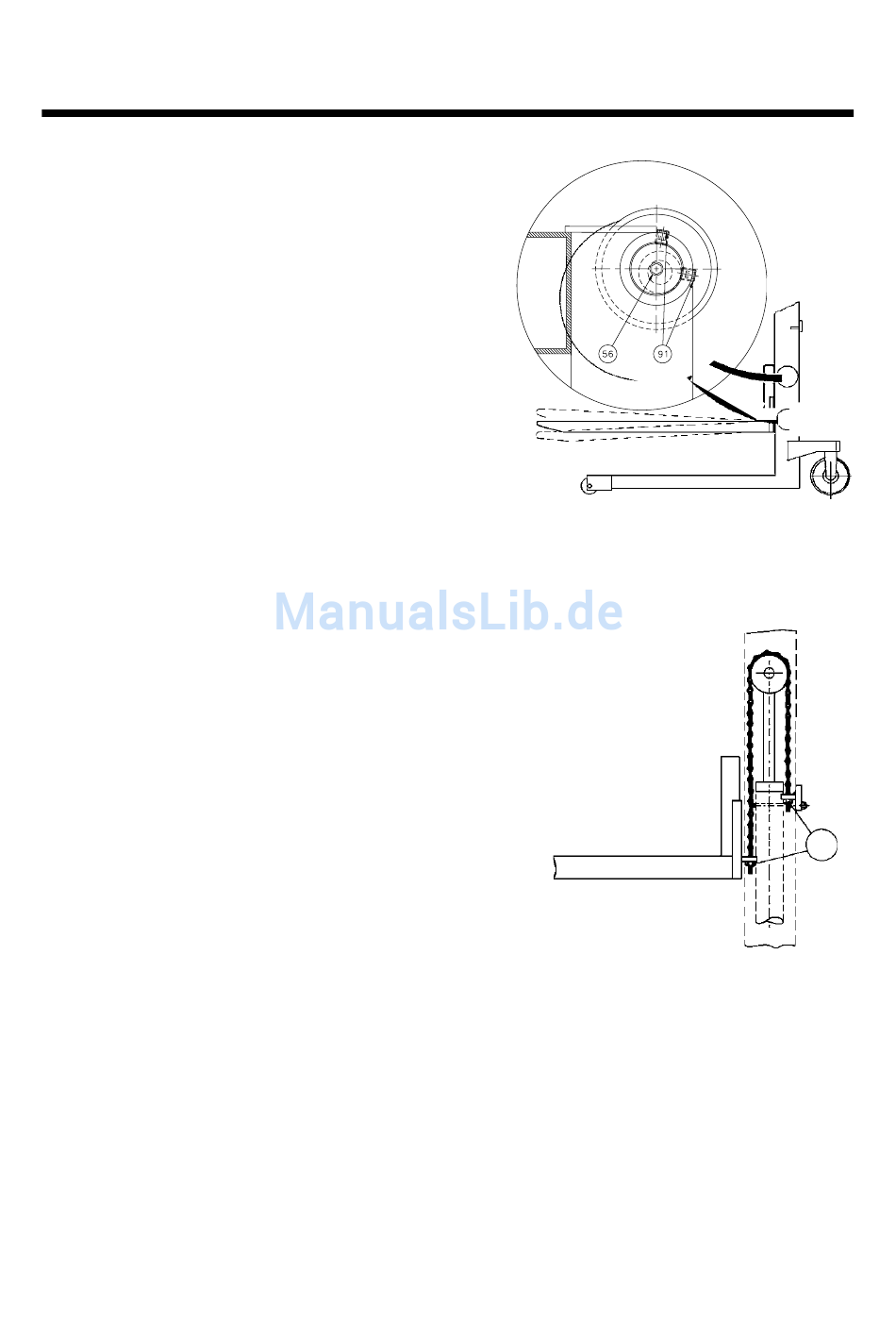

6.5 Einstellung der Gabeln
Zwei der Rollen des Gabelträgers sitzen auf
Exzenterbolzen, so daß sie eingestellt werden
können. Die einstellbaren Rollen sind oben
angebracht.
1. Einstellschraube (Pos. 91) lösen
(Schlüsselweite 5 mm).
2. Exzenterbolzen (Pos. 56) (Schlüsselweite
8 mm) kann nun im Hinblik auf die
gewünschte Gabeleinstellung verdreht
werden.
3. Die Einstellung muß an beiden Seiten
erfolgen, um eine gleichmäßige Belastung
der Rollen zu gewährleisten.
6.6 Einstellung der Hubkette
Die Ketten müssen so eingestellt sein, dass:
•
sie die gleiche Last heben.
•
sie gleichmässig gespannt sind.
•
die Hubbewegung im Zylinder stoppt, bevor die Mastrollen den
oberen Anschlag berühren.
•
Nach Einstellung von dem oberen Stopp ist folgendes in
abgesenktem Zustand zu überprüfen:
a: Fester Gabelträger: Die Gabelzinken dürfen die Rollen im
Fahrwerk nicht berühren
b: Variabler Gabelträger: Die Gabelzinken
müssen über den Fußboden schweben.
Die Einstellung an den Muttern (Pos. 18) vornehmen
(Mutter M12, Schlüßelweite 19 mm).
