6.3 Einstellung der Gabel
6.4 Einstellung der Hubkette
14

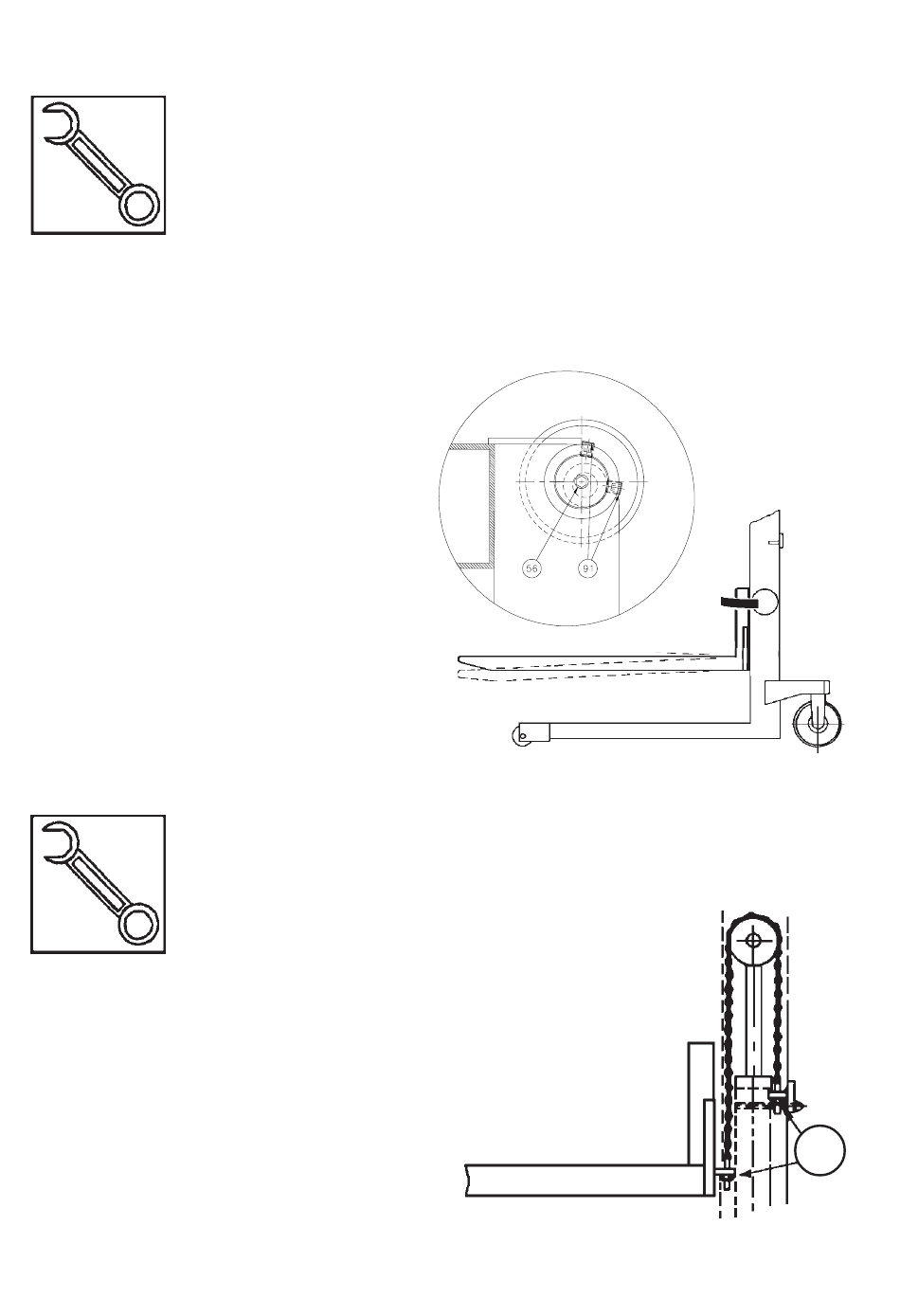

Zwei der Rollen an der Gabelkonsole sind auf exzentrische
Zapfen.montiert, so daß sie justiert werden können.
Einstellung:
1. Schrauben (Pos 91) lockern . (Schlüsselweite 5 mm).
2. Zapfen (Pos. 56) kann jetzt gedreht werden und die
beabsichtigte Gabeljustierung herbeiführen (Schlüsselweite 8
mm).
3. Die Justierung muß auf beiden Seiten vorgenommen
werden, um eine gleichmäßige Belastung der Rollen zu sichern.
Die Ketten müssen so eingestellt sein, daß sie die gleiche
Last heben.
- Sie müßen gleichmäßig gespannt sein!.
Die Einstellung an den Muttern Pos. 18
vornehmen (Mutter M12, Schlüßelweite 19 mm).
Bei Geräten mit Breitspurgestell müssen die
Ketten die Gabel vom Fußboden freihalten.
18
