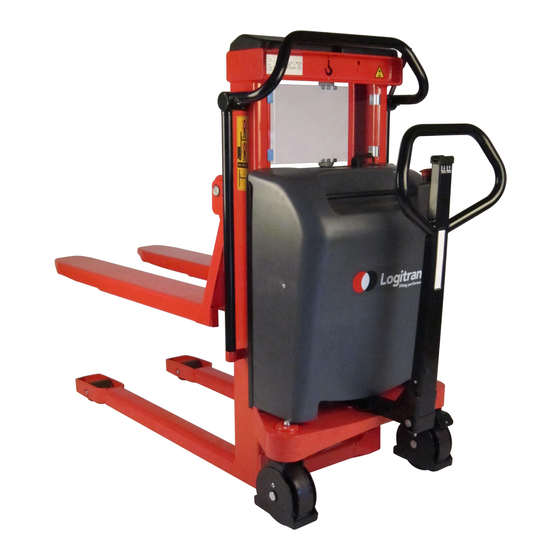

Betriebsanleitung
Betriebsanleitung
Betriebsanleitung
Betriebsanleitung
Betriebsanleitung
WWW.LOGITRANS.COM
WWW.LOGITRANS.COM
WWW.LOGITRANS.COM
WWW.LOGITRANS.COM
WWW.LOGITRANS.COM
L L L L L ogilif
ogilif
ogilif t t t t t
ogilif
ogilif
LL 1001TE/TES
LL 1001TE/TES
LL 1001TE/TES
LL 1001TE/TES
LL 1001TE/TES
1
Werbung
Verwandte Anleitungen für Logitrans Logilift LL 1001TE
Inhaltszusammenfassung für Logitrans Logilift LL 1001TE

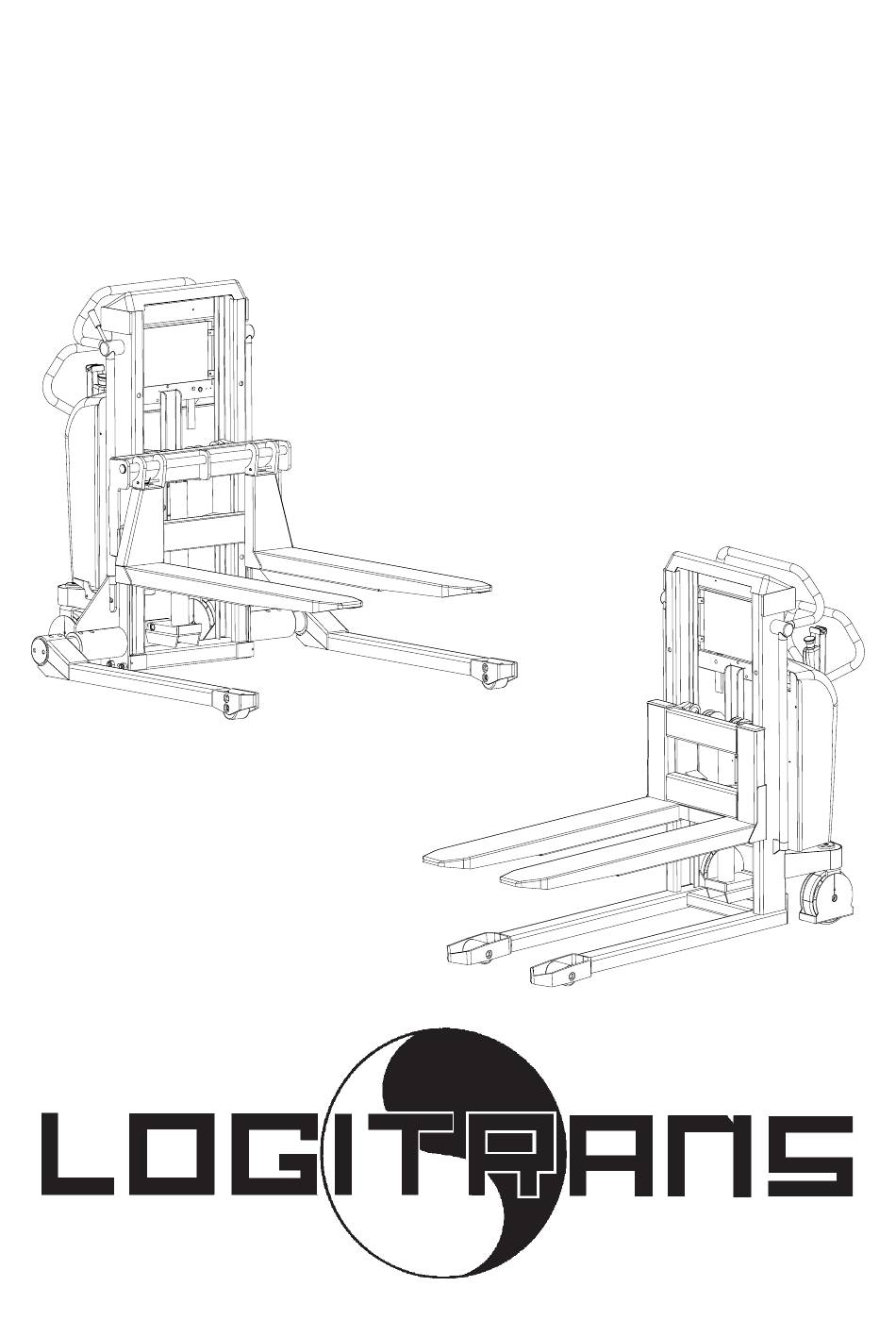

- Seite 1 Betriebsanleitung Betriebsanleitung Betriebsanleitung Betriebsanleitung Betriebsanleitung L L L L L ogilif ogilif ogilif t t t t t ogilif ogilif LL 1001TE/TES LL 1001TE/TES LL 1001TE/TES LL 1001TE/TES LL 1001TE/TES WWW.LOGITRANS.COM WWW.LOGITRANS.COM WWW.LOGITRANS.COM WWW.LOGITRANS.COM WWW.LOGITRANS.COM...
- Seite 2 EU-KONFORMITÄTSERKLÄRUNG Hersteller: Logitrans A/S Hillerupvej 35 DK-6760 Ribe Dänemark Erklärt hiermit, daß: Maschine: Produktgruppe: LOGILIFT Typ: LL 1001 TE/TES Herstellungsjahr/ Serien-Nr.: in Übereinstimmung mit den Bestimmungen der: • RICHTLINIE DES RATES Nr. 98/37/EG • RICHTLINIE DES RATES Nr.89/336/EWG hergestellt worden ist.
- Seite 3 1.0 Vor dem ersten Hub... Der Logitrans Logilift entspricht in der Ausführung den behördlichen Sicherheitsvorschriften Diese Betriebsanleitung enthält u.a. Angaben über: Vorschriftsmäßige Verwendung Physische Begrenzungen des Erzeugnisses Gefahren bei unsachgemäßer Anwendung Lesen Sie deshalb bitte diese Betriebsanleitung sorgfältig!
- Seite 4 2.0 Elektrischer Logilift Heben/Senken Freigestellte Position Nodstopp nstrumententafel: - Batterieladeanzeiger - Batterieschild - Ladestecker (internes oder externes Ladegerät) - Stecker für Zubehör, 12V höchstens 15Amp Gebremste Position Freistellung der Bremse 1. Ziehen 2. Schieben...
- Seite 5 3.0 So wird der Logilift bedient VERWENDUNG DES LOGILIFTS - PALETTENHANDHABUNG - Die vorschriftsmäßige Bedienungsstellung ist die hinter der Deichsel. Schieben/Ziehen - Heben/Senken LL TES Bei Handhabung von geschlossenen Paletten..Logilift mit Breitspurgestell verwenden! LL TE...
- Seite 6 4.0 Optimale Sicherheit 4.1 Überlastung vermeiden Die maximale Tragfähigkeit darf nicht überschritten werden. Bitte denken Sie daran, daß der Logilift für gleichmäßige Belastung - wie Güter auf Paletten u.ä - ausgelegt ist. Bei einseitiger punktueller Belastung kann sich die Gabel verbiegen. 4.2 Schiefe Belastung vermeiden Die Last muß...
- Seite 7 4.3 Notbremsung Wenn es notwendig wird, die Last als Bremse zu verwenden, um den Logilift am Wegfahren zu hindern, ist der AB-Knopf schnell zu bedienen, bis die Last auf den Boden abgesenkt ist. ACHTUNG BEWEGLICHE TEILE...
- Seite 8 Sicherheitsvorschriften Halten Sie sich nie unter hängender Last auf! Vor dem Absenken der Gabel ist sicherzustellen, daß die freie Senkbewegung der Gabel nicht von Fremdkörpern behindert wird. Der Logilift ist für Einsatz auf ebenen Fußböden gebaut. Die Gabel muß während des Fahrens möglichst weit abgesenkt sein.
- Seite 9 5.0 Strom ist notwendig... 5.1 Batteriespezifikationen Der Hersteller hat 2 verschiedene Batterietypen, die für LL 1001 TE/TES empfohlen werden: SEMITRAK ROHRZELLE ROHRZELLE 986034 986024 986014 Spannung 12 V 12 V 12 V 60 AH/5h 56 AH/5h 113 AH/5h Leistung 74 AH/20h 65 AH/10h 130 AH/10h Häufigen täglichen...
- Seite 10 5.2 Kontrolle des Batteriezustandes Verfahren A: Die Säuredichte in den 6 Zellen der Batterie ist mit einem Säure- messer zu kontrollieren. Jede Zelle ist zu kontrollieren, - der Unterschied zwischen den Zellen darf max. 0,04 kg/l betragen. DICHTE: 1,26 - 1,28 kg/l Voll aufgeladen 1,19 - 1,20 kg/l 1/2 aufgeladen...
- Seite 11 5.5 Sicherungen - Auswechseln Im Stromkreis befinden sich 4 Sicherungen. 80 Amp Sicherung in der Hauptstromversorgung von der Batterie 5 Amp Sicherung im Steuerstromkreis 15 Amp Sicherung Stecker für Zubehör am Instrumententafel 30 Amp Sicherung für eingebautes Ladegerät Keine größere Sicherung einsetzen, da die Sicherung als Motorschutz für den Motor der Pumpe funktioniert! Den Grund für das Schmelzen der Sicherung ermitteln!
- Seite 12 5.6 Leitungsverbindungen iele Betriebsstörungen können auf schlechte Verbindungen im Stromkreis zurückzuführen sein - diesen deshalb vorbeugen. Leitungen regelmäßig auf evtl. Brüche des Isoliermantels oder lose Verbindungen an Steckern und dergleichen kontrollieren. Steckstifte an Leitungen von evtl. Grünspan reinigen und Verbindungen mit Schrauben/Muttern nachziehen. 5.7 Batterieladeanzeiger Der Batterieladeanzeiger zeigt den Ladezustand der Batterie in % an.
- Seite 13 6.0 Lang lebe der Logilift Die Lebensdauer des Logilifts wird verlängert, wenn er regelmäßig gewartet wird, und wenn defekte oder verschlissene Teile rechtzeitig ausgewechselt werden. "Vorbeugen ist besser als Reparieren" - deshalb ist in erster Linie zu sorgen für: - Richtige Benutzung - Regelmäßige Reinigung - Regelmäßige Sicherheitsinspektionen - Regelmäßige Justierungen...
- Seite 14 6.3 Einstellung der Gabel Zwei der Rollen an der Gabelkonsole sind auf exzentrische Zapfen.montiert, so daß sie justiert werden können. Einstellung: 1. Schrauben (Pos 91) lockern . (Schlüsselweite 5 mm). 2. Zapfen (Pos. 56) kann jetzt gedreht werden und die beabsichtigte Gabeljustierung herbeiführen (Schlüsselweite 8 mm).
- Seite 15 6.5. Einstellung der Lenkradketten - Die Deichsel in die mittlere Position stellen. - Die Muttern 1, 2, 3 und 4 so einstellen, dass die Räder parallel stehen. 6.6 Entlüften des Hydrauliksystems Die Gabel ist 2-3 Mal mit einer Last von 50-100 kg ganz nach oben heben, bzw. ganz absenken.
- Seite 16 6.9 Einstellung von Seitenspiel (in den Mastrollen in der rechten Seite des Gabelträgers) 1. Die Schraube A ist im Gegenzeigersinn zu lockern, bis kein Widerstand festzustellen ist. 2. Danach ist die Schraube im Uhrzeigersinn zu drehen, bis Widerstand festgestellt werden kann. Mit den nächsten 1,5 bis 2,5 Umdrehungen der Schraube erfolgt eine Vorspannung des Feders (C).
- Seite 17 Durchführung der erforderlichen Service-Intervalle durch einen qualifizierten Fachmann nicht belegt werden können. Checkliste und Spezifikationen bezüglich Service- und Sicherheits-Inspektionen können Sie bei Ihrem Logitrans Händler bestellen. 7.5 Haftungsausschluß Der Hersteller übernimmt keine Haftung für Personen- oder Sachschäden, die aufgrund von Mängeln, Fehlern oder falschem Gebrauch von dem gelieferten Produkt...
- Seite 18 8.0 Fehlerbehebungsschlüssel Bei täglicher Benutzung des Logilifts können mit der Zeit Justierungen und evtl. Auswechselungen von Verschließteilen notwendig werden. Eventuelle Fehler beim täglichen Gebrauch von Logilift sind in erster Linie zu suchen in: Ölversorgung Stromversorgung Leitungs- und Sicherungszustand Wenn keine dieser Fehlerquellen die Ursache ist, wenden Sie sich bitte an den Händler, aber...
- Seite 19 Ursache Ausbesserung Sehen Sie Ölmangel Punkt 6.1/6.2 Sehen Sie Batterie entladen Punkt 5.3 Sehen Sie Sicherungen geschmolzen Punkt 5.5 Sehen Sie Defekte Leitungen Punkt 5.6 Sehen Sie Max. Last überschritten Punkt 4.1 Sehen Sie Luft im Hydrauliksystem Punkt 6.6 Händler Überdruckventil falsch justiert kontakten Händler...
- Seite 20 Sicherheitsinspektionen sollten, wenn gesetzlich nichts anderes vor- geschrieben ist, mindestens einmal jährlich vom Lieferanten oder einem anderen Sachverständigen vorgenommen werden. Die Inspektion ist auf der Grundlage der Gebrauchsanweisung vor- zunehmen. Außerdem können beim Händler eine Prüfungsanleitung und Prüfungsformblätter bestellt werden. S636 WWW.LOGITRANS.COM WWW.LOGITRANS.COM WWW.LOGITRANS.COM WWW.LOGITRANS.COM WWW.LOGITRANS.COM...
