Betriebsanleitung
Betriebsanleitung
Betriebsanleitung
Betriebsanleitung
Betriebsanleitung
P P P P P ositionsk
ositionsk
ositionsk
ositionsk ontrolle
ositionsk

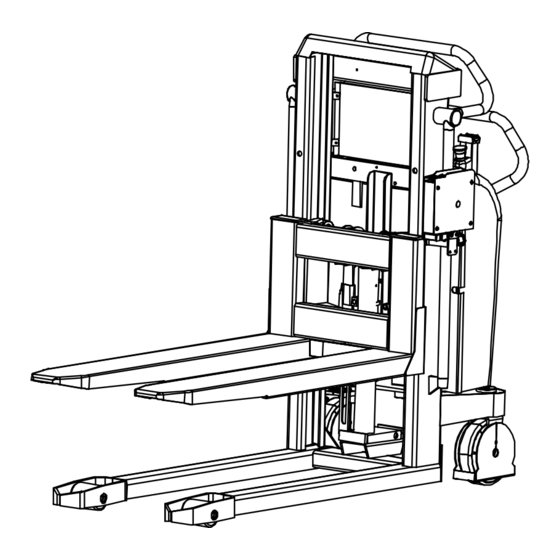

LL101TE/TES &
LL101TE/TES &
LL101TE/TES &
LL101TE/TES &
LL101TE/TES &
WWW.L .L .L .L .LOGITRANS
WWW
WWW
OGITRANS
OGITRANS
WWW
WWW
OGITRANS.COM
OGITRANS
ontrolle
ontrolle
ontrolle
ontrolle
ELF/ELF
ELF/ELF S S S S S
ELF/ELF
ELF/ELF
ELF/ELF
.COM
.COM
.COM
.COM
Werbung
Verwandte Anleitungen für Logitrans LL101TE
Inhaltszusammenfassung für Logitrans LL101TE
- Seite 1 LL101TE/TES & LL101TE/TES & LL101TE/TES & LL101TE/TES & LL101TE/TES & ELF/ELF ELF/ELF S S S S S ELF/ELF ELF/ELF ELF/ELF WWW.L .L .L .L .LOGITRANS OGITRANS OGITRANS .COM .COM OGITRANS OGITRANS.COM .COM .COM...
- Seite 2 1.0 Vor Bedienung..Sicherheitsvorschriften Der Anwender muß so stehen, daß er die Hub-/Senkbewegungen der Hubgeräte immer voll im Blickfeld hat. Vor der Bedienung ist die freie Beweglichkeit der Geräte zu überprüfen. Keine fremden Gegenstände dürfen unter den Hubgeräten angebracht werden. Beim Heben und Senken DARAUF ACHTEN, daß...
- Seite 3 2.0 Anwendung und Funktionen Die Bremse ist zu betätigen, bevor die Positionskontrolle angewendet werden kann. ON betätigen. Logiflex / Logilift kann jetzt heben und senken. Manuelle Bedienung der Deichsel ist bei aktivierter Positionskontrolle nicht möglich.
- Seite 4 Diode On/off Leuchtet grün beim ON Beim Beim Beladen: Entladen:...
- Seite 5 3.0 Zeitliche Verzögerung Max. 3 mm 1 2 3 . . . 10 Sek. Verzögert die Hub-/Senkfunktion 0-10 Sekunden. 4.0 Funktionsgebiet Funktionsgebiet zwischen 550 und 920 mm. Einstellung des Funktionsgebiets...
- Seite 6 5.0 Photozelle Die Reichweite der Photozelle läßt sich bis zu 1000 mm bei weissen und bis zu 800 mm bei schwarzen Gegenständen einstellen. Der kürzeste Abstand beträgt etwa 200 mm bei Einstellung der Reichweite der weissen Gegenständen. Photozelle. 1000 mm 200 mm Die Photozelle läßt sich 30º...
- Seite 7 6.0 Batteriezustand Für die optimale Funktion der Positionskontrolle darf die Batteriekapazität nicht 25% unterschreiten.
- Seite 8 7.0 Rechts oder links montierbar 2 Schrauben am Zentralrohr 2 Schrauben am Steuerkasten 2x2 Schrauben sind abzuschrauben. Der Gleitkasten ist spiegelverkehrt zu montieren. 2 x 2 Schrauben sind wieder anzuschrauben.
- Seite 9 8.0 Justierung Justierung ist vorzunehmen, wenn der Motor nicht vor der obersten Position ausschaltet, und wenn der Abstand zwischen Palette und Unterlage 100 mm unterschreitet. Einstellung des unteren und oberen Sicherheitsabschalters AUF= rückt oberen und unteren Sicherheitsabschalter nach oben. AB= rückt oberen und unteren Sicherheitsabschalter nach unten.
- Seite 10 9.0 Auswechseln der Sicherung Untersuchen Sie die Sicherung. Warennummer 986066 (ø5 X 20, 250V 4A T)
- Seite 11 10.0 Fehlerbehebungsschlüssel Bei täglicher Benutzung können mit der Zeit Justierungen notwendig werden. BEVOR SIE SICH AN IHREN HÄNDLER WENDEN..PROBIEREN SIE DEN FEHLERBEHEBUNGSSCHLÜSSEL! SYMPTOME UND BEOBACHTUNGEN SCHALTER: Licht eingeschaltet, aber die Positionskontrolle reagiert nicht. Licht funktioniert nicht, und die Positionskontrolle reagiert nicht. SCHIEBER: Folgt nicht der Gabel auf und ab.
- Seite 12 Mögliche Ursache Ausbesserung Händler Einstellung der Photozelle überprüfen kontakten Händler Bremse und Bremsschalter überprüfen kontakten Nach Brüchen der Leitungen überprüfen Glassicherung untersuchen. Nach sperrenden Gegenständen überprüfen Nach Schmutz und Unreinheiten auf dem Zentralrohr überprüfen Spannung der Feder im Schieber überprüfen Abstandseinstellung der Photozelle justieren Richtung der Photozelle quer...
- Seite 13 Lieferanten oder einem anderen Sachverständigen vorgenommen werden. Die Inspektion ist auf der Grundlage der Gebrauchsanweisung vor- zunehmen. Außerdem können beim Händler eine Prüfungsanleitung und Prüfungsformblätter bestellt werden. S655 WWW.L .L .L .L .LOGITRANS OGITRANS OGITRANS OGITRANS.COM OGITRANS .COM .COM...
