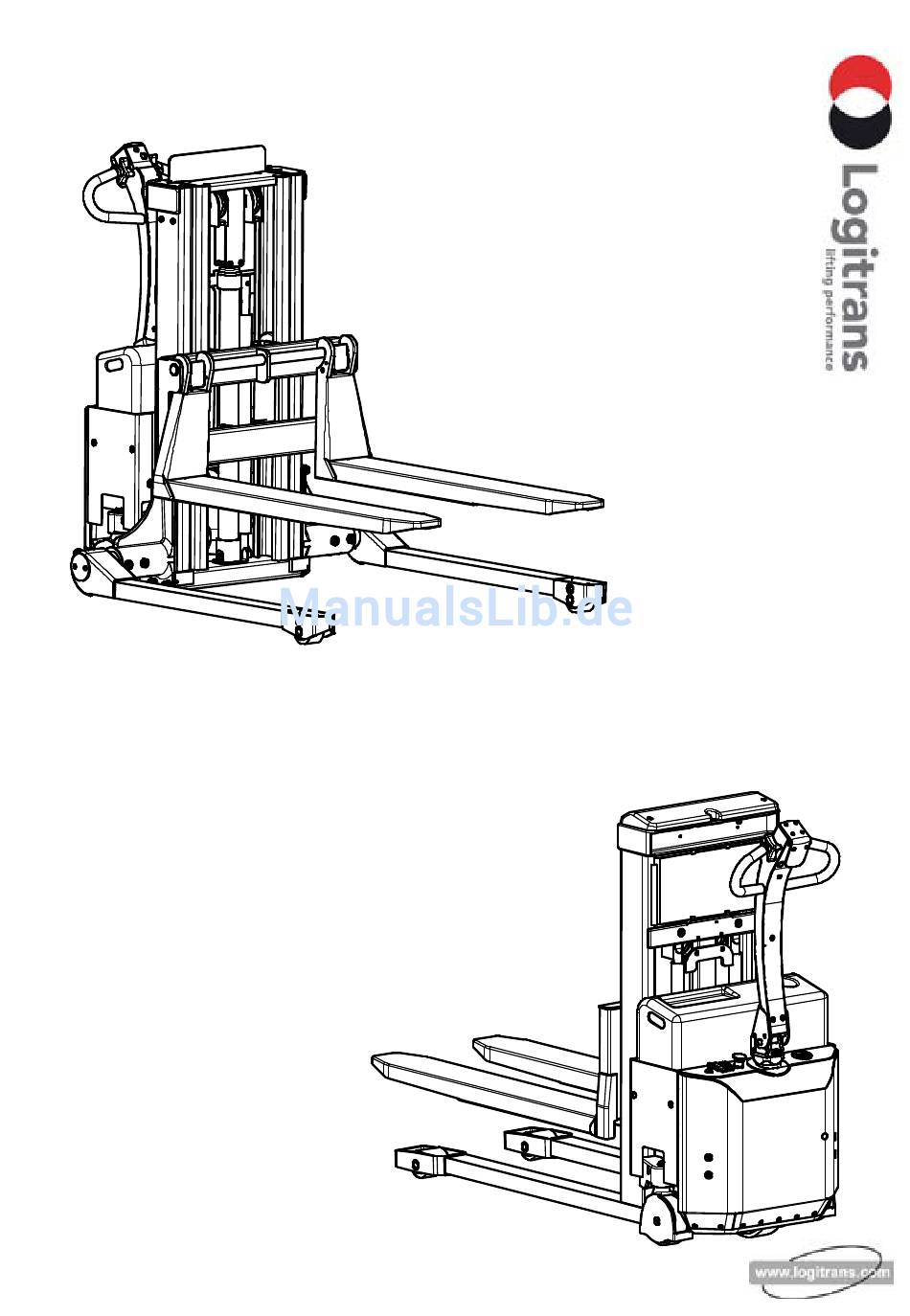

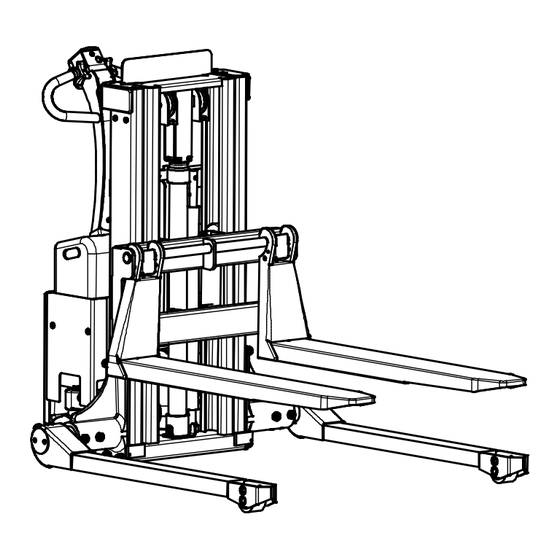

- Seite 1 LOGIFLEX MINI AC...
-
Seite 2: Eu-Konformitätserklärung
Hillerupvej 35 DK-6760 Ribe Danmark Erklärt hiermit, daß: Stapler mit elektrischen Maschine: Produktgruppe: Fahrantrieb Logiflex Mini AC Typ: SELF Mini AC / SELFS Mini AC Herstellungsjahr/ Serien-Nr.: a) in Übereinstimmung mit den Bestimmungen der: RICHTLINIE DES RATES Nr. 98/37/EG •... -
Seite 3: Inhaltsverzeichnis
4.2 Überlastung vermeiden ..................... 13 5.0 Strom ist notwendig....................14 5.1 Sicherungen - Auswechseln ....................14 5.2 Leitungsverbindungen ....................... 14 6.0 Lang lebe der Logiflex Mini AC ..............15 6.1 Schmierung und Hydrauliköl....................15 6.2 Ölwechselverfahren ......................16 6.3 Hydraulikpumpe......................... 17 6.4 Reinigung .......................... -
Seite 4: Vor Dem Ersten Hub
1.0 Vor dem ersten Hub... Der Logiflex Mini AC entspricht in der Ausführung den behördlichen Sicherheitsvorschriften. Diese Betriebsanleitung enthält u.a. Angaben über: • Vorschriftsmäßigen Einsatz • Physische Begrenzungen des Erzeugnisses • Gefahren bei unsachgemäßer Anwendung Lesen Sie deshalb bitte diese Betriebsanleitung sorgfältig! -
Seite 5: Funktionen Und Identifikationen
2.0 Funktionen und Identifikationen 1. Sicherheitsschalter 2. Signalhorn 3. Heben/Senken 4. Vorwärts-/Rückwärts 5. Multiflex-funktion 6. Deichsel 7. Batterie-Entladeanzeiger/Betriebsstundenzähler 8. Notausschalter 9. Zündschlüssel 10. Ladestecker 11. Ladelampen (Einbauladegerät) Identifikationen Batterieschild (unter Batterie- deckel). Typenschild, Serien-Nr. Serien-Nr. ist in das Chassis hinter dem hinteren Schutzblech eingestempelt. -
Seite 6: Bedienung Des Staplers
Die vorschriftsmäßige Bedienungsstellung ist die hinter der Deichsel. Der Logiflex Mini AC hat einen Freihub von 330 mm, bevor der Teleskopmast ausgefahren wird. SELFS MINI AC Bei Handhabung von geschlossenen Paletten - Logiflex Mini AC mit Breitspurfahrwerk verwenden. SELF MINI AC... - Seite 7 3.0 Bedienung des Staplers Den Schlüssel (1) einsetzen und im Uhrzeigersinn drehen - dadurch wird der Steuerstrom eingeschaltet, und die Funktionen des Staplers können aktiviert werden. Zu beachten! Notausschalter (2) darf nicht aktiviert sein! Die Funktionen des Staplers sind in der Deichsel (3). - Die Funktionen sind von der Stellung der Deichsel abhängig! Stellung A: Fahrstellung Fahrstrom eingeschaltet...
-
Seite 8: Deichselfunktionen
3.0 Bedienung des Staplers 3.2 Deichselfunktionen... -
Seite 9: Multiflex-Funktion
3.0 Bedienung des Staplers Horn Multiflex-Funktion Multiflex-Funktion • Die Funktion ermöglicht Fahrt, obwohl die Deichsel in senkrechter, gebremster Stellung steht • Die Funktion wird mit zwei Händen betätigt, was eine beabsichtigte, bewußte Handlung darstellt • Die Funktion ermöglicht Manövrieren in enger Umgebung. 3.3 Notausschaltung Das Produkt ist mit einem Notausschalter versehen, der beim Aktivieren die Hauptstromversorgung abschaltet. -
Seite 10: Bremsfunktion
3.0 Bedienung des Staplers 3.4 Bremsfunktion A: Fahrbereich B: Bremsbereich Sehen Sie Multiflex-Funktion für das Fahren in B-stellung (Sehen Sie Punkt 3.2) 3.5 Persönliche Sicherheit Der Sicherheitsschalter am Ende der Deichsel sichert, daß der Fahrer bei Rückwärtsfahrt nicht eingeklemmt wird. Sobald dieser Sicherheitsschalter ausgelöst wird, wechselt der Stapler seine Fahrrichtung und fährt dann vorwärts. -
Seite 11: Optimale Sicherheit
Vor dem Absenken der Gabel ist abzusichern, daß die freie Senkbewegung der Gabel nicht von Fremdkörpern behindert wird. • Logiflex Mini AC ist für Einsatz auf ebenen Füßböden gebaut. • Die Gabel muß während des Fahrens möglichst weit abgesenkt sein. -
Seite 12: Transport Mit Belastung
4.0 Optimale Sicherheit 4.1 Transport mit Belastung Logiflex Mini AC ist für Einsatz auf ebenen Fußböden gebaut. Die Gabeln müssen während des Fahrens möglichst weit abgesenkt sein. Mit gehobenen Gabeln sollte nur über kurze Abstände und im langsamen Tempo gefahren werden. -
Seite 13: Überlastung Vermeiden
4.0 Optimale Sicherheit 4.2 Überlastung vermeiden Die maximale Tragkraft darf nicht überschritten werden. Bitte denken Sie daran, daß der Stapler für gleich- mäßige Belastung - wie Güter auf Paletten u. dgl. - ausgelegt ist. Bei einseitiger punktueller Belastung kann sich die Gabel verbiegen. -
Seite 14: Strom Ist Notwendig
5.0 Strom ist notwendig... 5.1 Sicherungen - Auswechseln Im Stromkreis befinden sich 4 Sicherungen, die hinter der Platte mit diesem Piktogramm plaziert sind. G) 80 Amp Sicherung für Fahrmotor 60 Amp Sicherung für Hubmotor 10 Amp Sicherung (Eingebautes Ladegerät - Soneil) F) 5 Amp Sicherung für Steuerstromkreis Auswechseln: Die alte Sicherung ist durch eine neue derselben Größe zu ersetzen. -
Seite 15: Lang Lebe Der Logiflex Mini Ac
6.0 Lang lebe der Logiflex Mini AC Die Lebensdauer von Logiflex Mini AC wird verlängert, wenn er regelmäßig gewartet wird, und wenn defekte oder verschlissene Teile rechtzeitig ausgewech- selt werden. “Vorbeugen ist besser als Reparieren” - deshalb ist in erster Linie für folgendes zu sorgen: •... -
Seite 16: Ölwechselverfahren
6.0 Lang lebe der Logiflex Mini AC 6.2 Ölwechselverfahren Ablassen des Öls: 1. Die Gabel unbelastet in gesenkter Stellung anbringen. 2. Die hintere Abschirmung abnehmen. 3. Kabeln der Batterie abnehmen. Die Batterien und die Platte unten abnehmen. 4. Die Hauptmenge des Öls kann abgelassen werden, indem der Hydraulik- schlauch am Zylinderboden abgenommen wird. -
Seite 17: Hydraulikpumpe
Die Gabel 2-3 Mal mit einer Last von 50-100 kg gang nach oben heben bzw. ganz absenken. 6.4 Reinigung Beim Reinigen von Logiflex Mini AC nicht direkt auf Lager und Dichtun- gen spritzen, da sonst das Fett ausgewaschen wird, was die Lebendau- er verkürzt. -
Seite 18: Einstellung Der Gabeln
6.0 Lang lebe der Logiflex Mini AC 6.5 Einstellung der Gabeln Zwei der Rollen des Gabelträgers sitzen auf Exzenterbolzen, so daß sie eingestellt werden können. Die einstellbaren Rollen sind oben angebracht. 1. Einstellschraube (Pos. 91) lösen (Schlüsselweite 5 mm). 2. Exzenterbolzen (Pos. 56) (Schlüsselweite 8 mm) kann nun im Hinblik auf die gewünschte Gabeleinstellung verdreht... -
Seite 19: Einstellung Von Seitenspiel
6.0 Lang lebe der Logiflex Mini AC 6.7 Einstellung von Seitenspiel (in den Mastrollen des Gabelträgers) 1: Die Mutter (B) lockern. Die Schraube (A) ist im Gegenzeigersinn zu lockern, bis kein Widerstand festzustellen ist. 2: Danach ist die Schraube im Uhrzeigersinn zu drehen, bis Widerstand festgestellt werden kann. -
Seite 20: Fehlerbehebungsschlüssel
7.0 Fehlerbehebungsschlüssel Bei täglicher Benutzung des Staplers können mit der Zeit Justierungen und evtl. Auswechselungen von Verschließteilen notwendig werden. Nachstellen und kleinere Reparaturen können Sie an Ort und Stelle leicht selbst ausführen. Größere Reparaturen sollten jedoch dem Händler überlassen werden, der über gut geschultes Personal und das notwendige Spezialwerkzeug verfügt. - Seite 21 Ursache Ausbesserung Keine Stromversorgung Batterie entladen (Fehler 4.2) Ein/Aus-Schalter defekt Fehler im Steuerstromkreis Fehler im Haupt-/Starkstromkreis Spannung zu schwach (Fehler 4.2) Die Bremse erhält keinen Strom Bremse nicht justiert Zu wenig Öl im Tank. Zu große Last. Überdruckventil falsch eingestellt Magnetventil erhält keinen Strom Ölkreislauf undicht...
-
Seite 22: Abhilfe
7.0 Fehlerbehebungsschlüssel 7.1 Abhilfe 1) Kontrollieren, dass der Schlüssel (A) im Uhrzeigersinn gedreht ist, und dass der Notausschalter (B) nicht aktiviert ist. 2) Die Batterie ist aufzuladen (sehen Sie bitte die Betriebsanleitung über Batterie und Ladegerät). Zugang zur Batterie wird durch Abheben des Deckels (C) erreicht. - Flüssigkeitsstand in den Zellen der Batterie kontrollieren. - Seite 23 7.0 Fehlerbehebungsschlüssel...
-
Seite 24: Guter Kundendienst Nach Dem Kauf
Teile falsch ersetzt wurden bez. nicht originale Teile verwendet wurden und dadurch Folgeschäden entstanden sind, • wenn das Produkt geändert wird, oder Zubehör, das nicht von Logitrans genehmigt ist, verwendet wird. • die Durchführung der in der Betriebsanleitung angegebenen Ansprüche an Serviceinspektionen (sehen Sie bitte die Rückseite) durch einen qualifizierten... -
Seite 28: Periodische Serviceinspektionen
250 Betriebsstunden, durchzuführen. Die Inspektion ist aufgrund vom Formblatt B280 vorzunehmen, und durch Formblatt B284 zu belegen. Formblätter und zugehörige Instruktionen können bei Ihrem Logitrans Händler bestellt werden. Periodische Sicherheitsinspektionen Sicherheitsinspektionen sollten, wenn gesetzlich nichts anderes vorgeschrieben ist, mindestens einmal jährlich vom Lieferanten oder einem anderen Sachverständigen vorgenommen werden.
