6.0 Lang lebe der Logiflex
6.3 Die Hydraulikpumpe
Die Hydraulikpumpe hat eine S3 "periodic intermittent duty" von 10%. Dies
bedeutet, dass die Pumpe insgesamt 1 Minutte für eine Periode von 10 Minutten
in Betrieb sein darf. Wenn die Pumpe mehr als 10% in Betrieb ist, wird der Motor
wegen Überhitzung beschädigt.
Entlüften des Hydrauliksystems
Die Gabel 2-3 Mal mit einer Last von 50-100 kg ganz nach oben heben bzw. ganz
absenken.

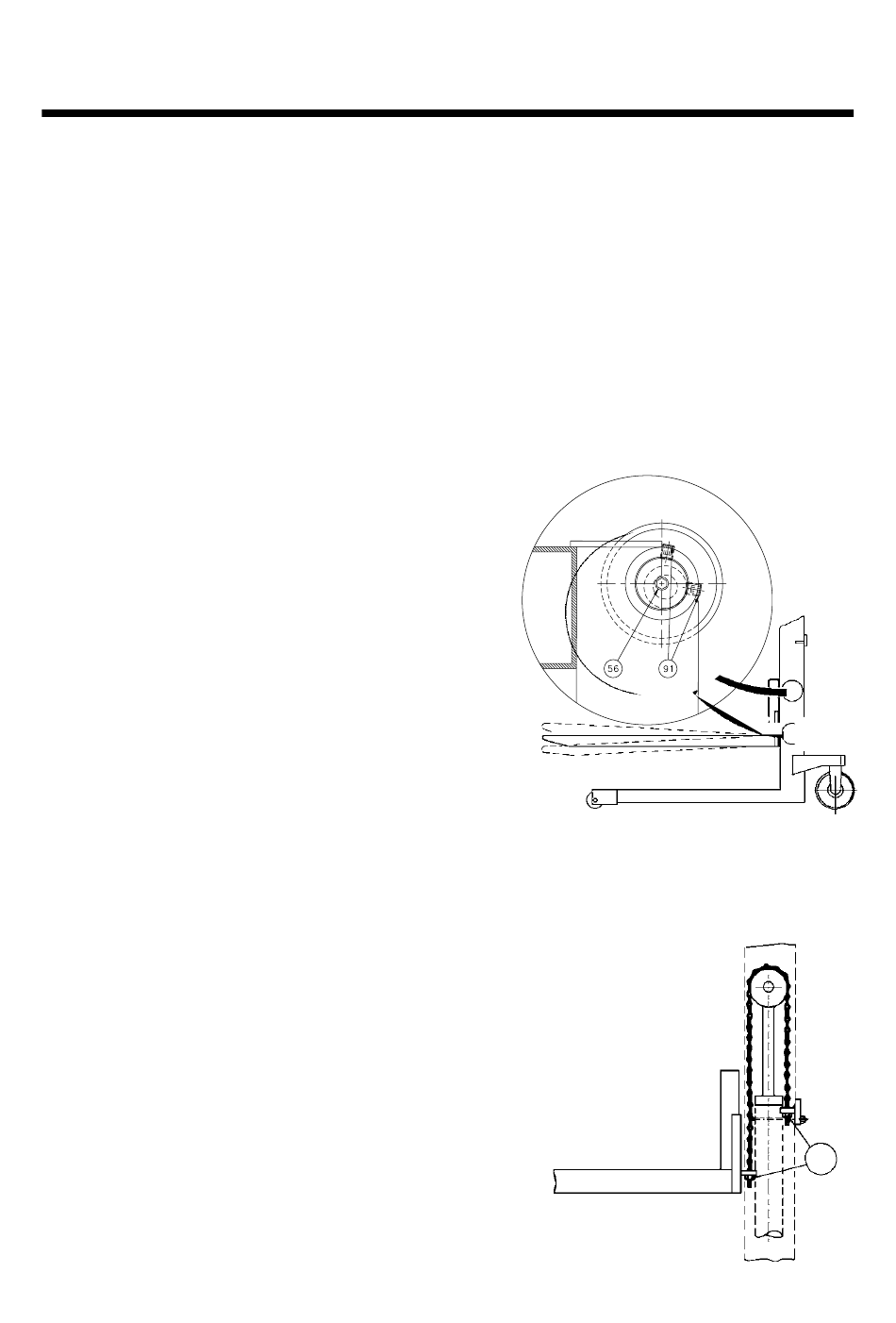

6.4 Einstellung der Gabel
Zwei der Rollen an der Gabelkonsole sitzen
auf exzentrische Zapfen, so daß sie eingestellt
werden können. Die einstellbaren Rollen sind
oben angebracht.
1. Einstellschraube (Pos. 91) lösen
(Schlüsselweite 5 mm).
2. Der exzentrische Zapfen (Pos. 56)
(Schlüsselweite 8 mm) kann nun im
Hinblick auf die gewünschte
Gabeleinstellung verdreht werden.
3. Die Einstellung muß an beiden Seiten
erfolgen, um eine gleichmäßige
Belastung der Rollen zu gewährleisten.
6.5 Einstellung der Hubkette
Die Ketten müssen so eingestellt sein, dass
sie die gleiche Last heben
sie gleichmässig gespannt sind
Die Hubbewegung müssen im Zylinder anhalten, bevor die
Mastrolle den Topstopp berührt.
Nach Einstellung des Topstopps sind folgendes zu überprüfen:
a: Fester Gabelträger:
Die Gabeln muß über den Beinen platziert werden.
b: Variabler Gabelträger:
Die Gabeln müssen vom Fußboden freigehalten werden.
Die Einstellung an den Muttern (Pos. 18)
vornehmen (Mutter M12, Schlüßelweite 19 mm).
- 12 -
18
