6.0 Lang lebe der Twin Stacker

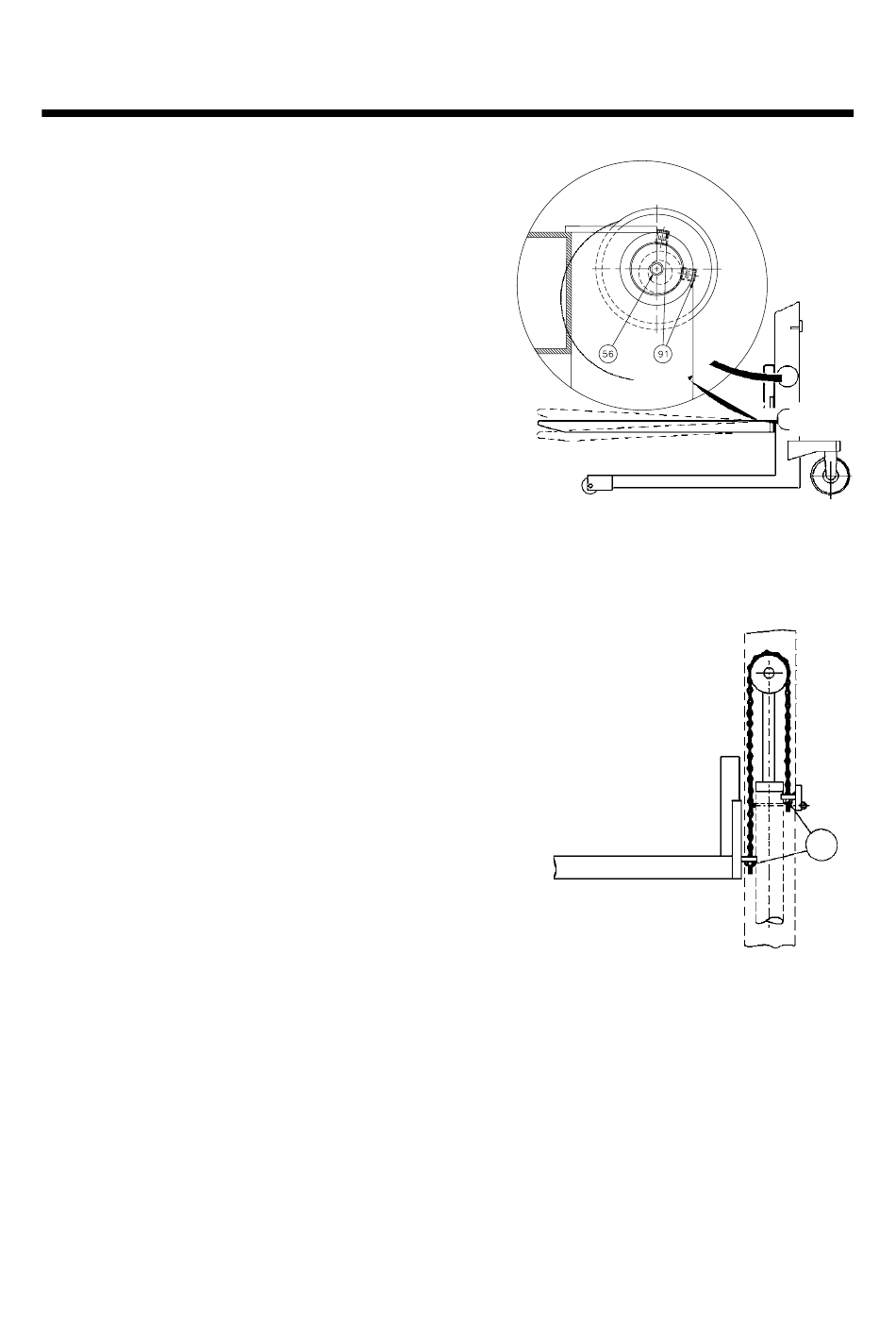

6.3 Einstellung der Gabel
Zwei der Rollen an der Gabelkonsole sitzen
auf exzentrische Zapfen, so daß sie eingestellt
werden können. Die einstellbaren Rollen sind
oben angebracht.
1. Einstellschraube (Pos. 91) lösen
(Schlüsselweite 5 mm).
2. Der exzentrische Zapfen (Pos. 56 )
(Schlüsselweite 8 mm) kann nun
im Hinblick auf die gewünschte
Gabeleinstellung verdreht werden.
3. Die Einstellung muß an beiden Seiten
erfolgen, um eine gleichmäßige Belastung
der Rollen zu gewährleisten.

6.4 Einstellung der Hubkette

Die Ketten müssen so eingestellt sein, dass
• sie die gleiche Last heben
• sie gleichmässig gespannt sind
• Die Hubbewegung muss im Zylinder anhalten,
bevor die Mastrolle den Topstopp berührt.
Nach Einstellung von dem oberen Stopp ist
folgendes zu überprüfen:
Die Gabelzinken dürfen die Rollen nicht berühren.
Die Einstellung an den Muttern (Pos. 18)
vornehmen (Mutter M12, Schlüßelweite 19 mm).
