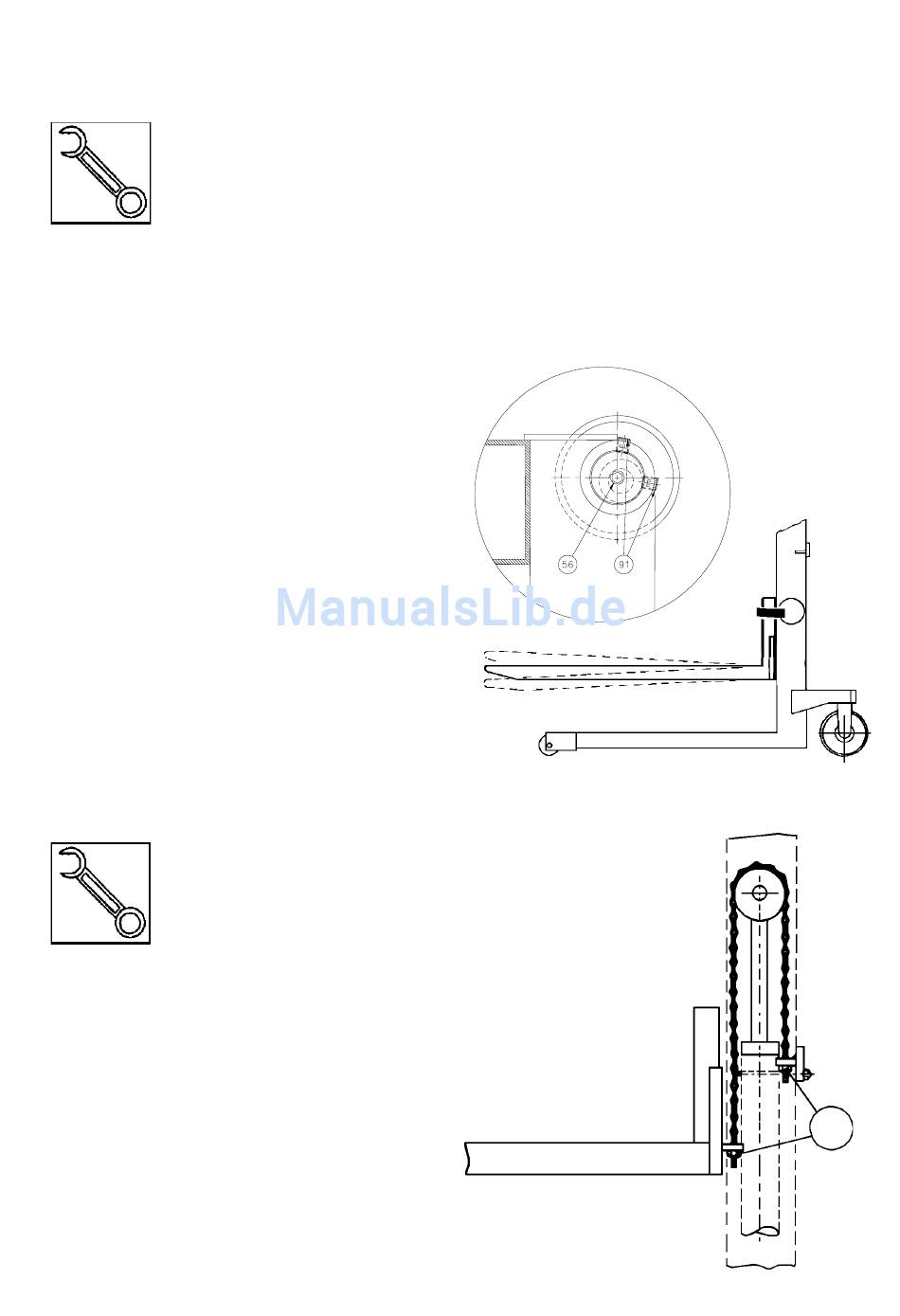

4.8 Einstellung der Gabeln
4.9 Einstellung der Hubkette
12
Zwei der Rollen an der Gabelkonsole sind auf exzentrische Zapfen
montiert, so daß sie justiert werden können.
Einstellung:
1. Schrauben Pos 91 lockern (5 mm).
2. Zapfen Pos. 56 kann jetzt gedreht werden und die beabsichtigte
Gabeljustierung herbeiführen.(8 mm)
3. Die Justierung muß auf beiden Seiten vorgenommen werden, um
eine gleichmäßige Belastung der Rollen zu sichern.
Die Ketten müßen so eingestellt sein, daß sie die gleiche
Last heben. - Sie müßen gleichmäßig gespannt sein!.
Die Einstellung an den Muttern Pos. 18 vornehmen
(Mutter M12, Schlüßelweite 19 mm).
Bei Geräten in Spreizausführung müssen die
Ketten die Gabel vom Fußboden freihalten.
18
18
18 18
18
