9.8

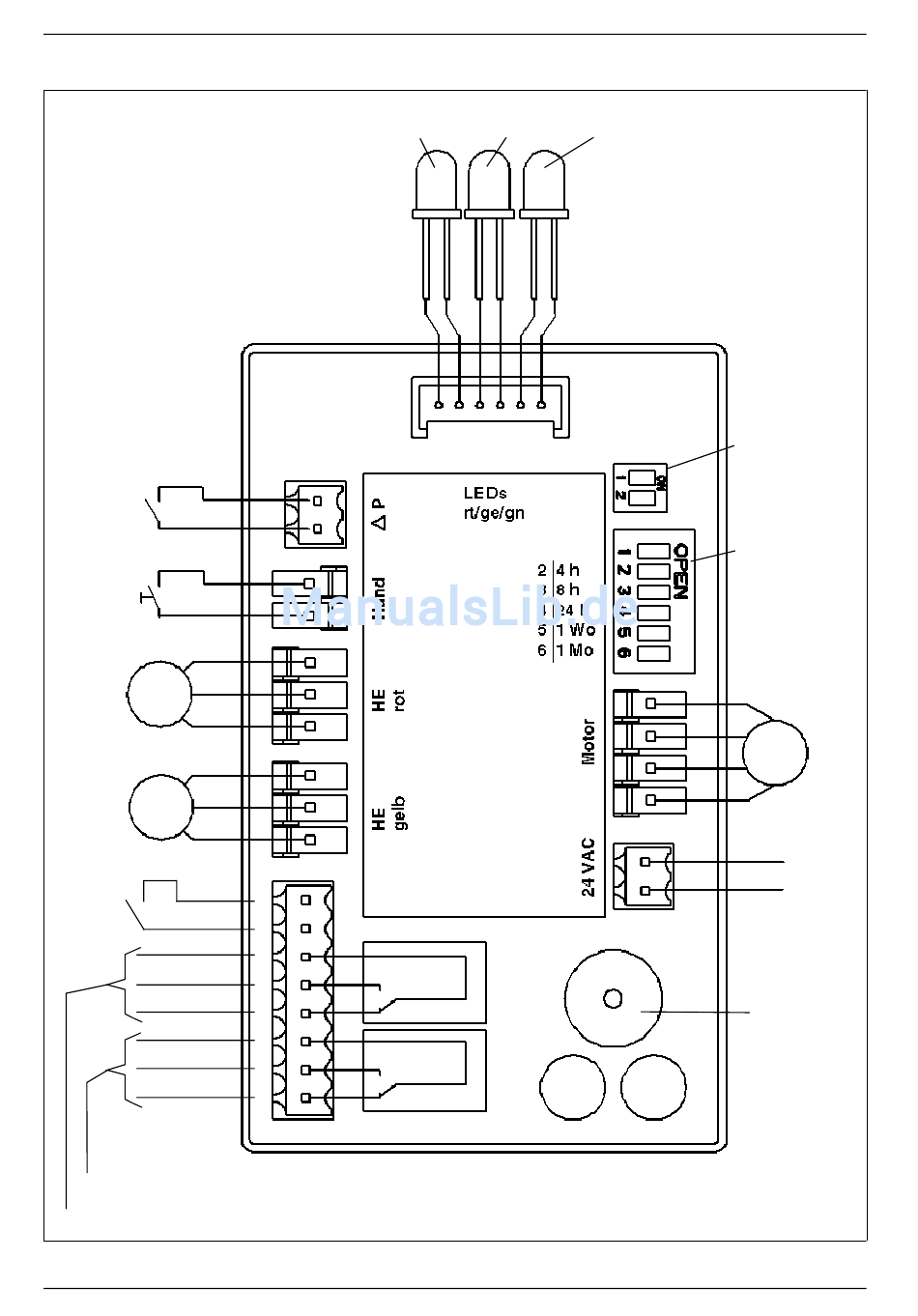

Schaltplan für Filtersteuerung mit potenzialfreiem Melderelais
Differenz-
druck-
schalter
Handtaster
HE-Kontakt-
geber rot
(oben)
HE-Kontakt-
geber gelb
(unten)
Potenzi-
braun
alfreier
Eingang
rot
rosa
gelb
grün
blau
weiß
grau
Potenzialfreies Relais 2 für Spülungsmeldung (siehe auch Abb. 10)
Potenzialfreies Relais 1 für Störmeldung (siehe auch Abb. 10)
Abb. 14: Schaltplan für Filtersteuerung mit potenzialfreiem Melderelais
32
Datenblatt
LED (rot)
LED (gelb)
Störung
Spülung
JUDO PROFIMAT-PLUS
LED (grün)
Betrieb
DIP-Schalter S2
Einstellung für
potenzialfreien
Eingang
DIP-Schalter S1
für Rückspül-
intervalle
Motor
24 VAC
Signalgeber
