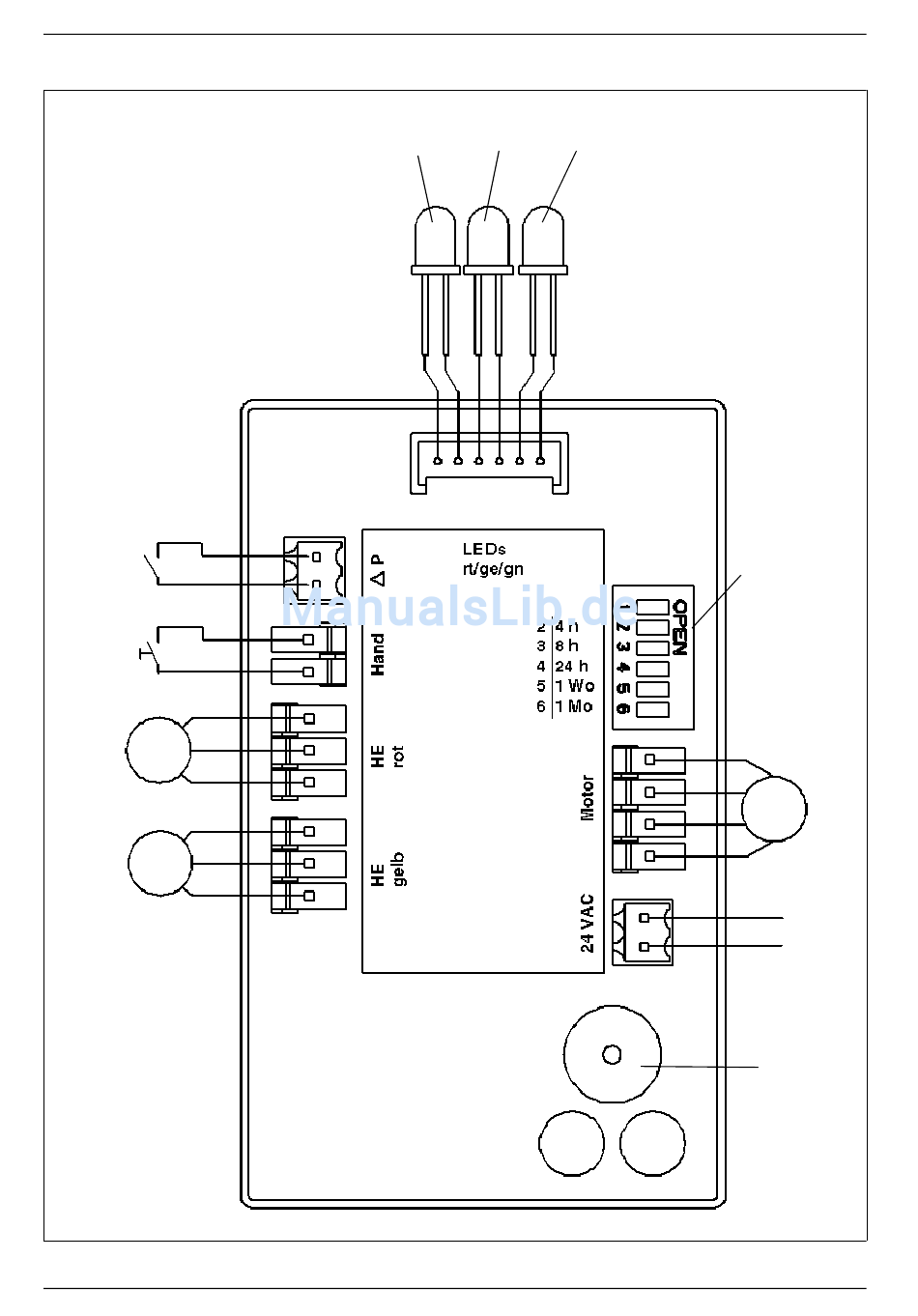

9.7 Schaltplan für Filtersteuerung
Differenz-
druck-
schalter
Hand-
auslösung
HE-Kontakt-
geber rot
(oben)
HE-Kontakt-
geber gelb
(unten)
Abb. 13: Schaltplan für Filtersteuerung
Datenblatt
LED (rot) LED (gelb)
Störung
Spülung
JUDO PROFIMAT-PLUS
LED (grün)
Betrieb
DIP-Schalter S1
für Rückspül-
intervalle
Motor
24 VAC
Signalgeber
31
