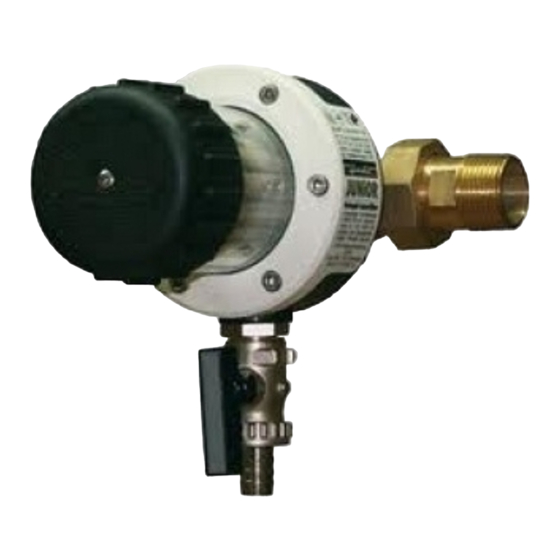

- Seite 1 Einbau- und Betriebsanleitung JUDO JUNIOR Rückspül-Schutzfilter ¾" - 1¼" Gültig für: EU-Länder und Schweiz Sprache: deutsch Achtung: Vor Einbau und Inbetriebnahme die Einbau- und Betriebsanleitung und Sicherheitshinweise lesen und beachten! Immer dem Betreiber übergeben. Abb.: JJF 1"...
- Seite 2 Kunden- dienst (siehe Rückseite). Warenzeichen: In dieser Unterlage verwendete Warenzeichen sind geschützte und eingetragene Warenzeichen der jeweiligen Inhaber. © JUDO Wasseraufbereitung GmbH D-71364 Winnenden Alle Rechte vorbehalten. Nachdruck - auch auszugsweise - nur mit besonderer Genehmigung. JUDO JUNIOR...
-
Seite 3: Inhaltsverzeichnis
Einbau- und Betriebsanleitung genannten Anweisungen und die landesspezifischen Vorschriften zu erfüllen. Neben der Betriebsanleitung und den im Verwenderland und an der Einsatzstelle geltenden verbindlichen Regelungen zur Unfallverhütung sind auch die anerkannten fachtechnischen Regeln für sicherheits- und fachgerechtes Arbeiten zu beachten. JUDO JUNIOR... -
Seite 4: Verwendete Symbole
Pa = 0,1 N/mm angebrachte Hinweise, wie z. B. ¾" DN 20 – Fließrichtung (siehe Abb. 1) 1" DN 25 – Typenschild 1¼" DN 32 – Reinigungshinweis müssen unbedingt beachtet und in voll- ständig lesbarem Zustand gehalten werden. Abb. 1: Einbaudrehflansch JUDO JUNIOR... -
Seite 5: Bestimmungsgemäße Verwendung
Schäden haftet der Hersteller/Lieferer nicht. Das Risiko trägt allein der Anwender. Zur bestimmungsgemäßen Verwendung gehört auch das Beachten der Betriebs- anleitung. Vor einer Nutzung des Filters außerhalb der Betriebsanleitung aufgeführten Einsatzgrenzen ist unbedingt mit dem Hersteller / Lieferer Rücksprache zu halten. JUDO JUNIOR... -
Seite 6: Wasserdruck
Geräte / Einrichtungen müssen deshalb spritzwassergeschützt sein bzw. den gesetzlichen Vorschriften für Nas- sräume entsprechen (IP44). 1 = Druckminderer Abb. 2: Druckminderer vor dem Filter Bei einem Wasserdruck von 5 bar bis 10 bar empfehlen wir, einen Druckminderer zu installieren. JUDO JUNIOR... -
Seite 7: Produktangaben
Sie sind vom DVGW (Deutsche Vereinigung des Gas- und Wasserfaches e.V. Tech- nisch-wissenschaftlicher Verein) gemäß den Anforderungen DIN EN 13443-1 und DIN 19628 (Druckstufe PN16) für mechani- sche Filter im Trinkwasserbereich geprüft und berechtigt, das DIN-DVGW- Zeichen zu tragen. JUDO JUNIOR... -
Seite 8: Installation
Abstände sind notwendig, um die Rückspü- einrichtungen lassen sich so vermeiden. lung ordnungsgemäß durchführen können (siehe Kapitel „Rückspülung“). – Das Gerät kann in alle handelsüblichen Trinkwasserleitungen eingebaut werden. – Die Installation des Filters vor dem Wasserzähler ist grundsätzlich nicht erlaubt! JUDO JUNIOR... -
Seite 9: Einbaulage
Filter nicht beschädigt flansch muss so montiert werden, dass bzw. verspannt wird! keine mechanischen Verspannungen auftreten! Ansonsten kann es zu einer mechanischen Beschädigung bis hin zum Bruch der Rohrleitung oder des Einbaudreh- flansches kommen. Daraus können größere Wasserschäden resultieren. JUDO JUNIOR... -
Seite 10: Ableitung Des Rückspülwassers
– Wenn der Eimer zur Hälfte gefüllt ist, muss der Rückspülvorgang beendet werden. Andernfalls besteht die Möglich- keit, dass der Eimer überläuft. Deshalb muss der Eimer ausreichend dimensio- niert sein und die Rückspülung sollte zügig durchgeführt werden. JUDO JUNIOR... - Seite 11 Installation 4.2.1 Ableitmöglichkeiten für das Rückspülwasser > 100 mm > 200 mm min. 10 l > 20 mm > 20 mm Abb. 6: Ableitmöglichkeiten für das Rückspül- wasser JUDO JUNIOR...
-
Seite 12: Betrieb
Lochfraß verursachen und zu Funktions- durch Öffnen vorgeschalteten störungen an Armaturen, Kontroll- und Absperrventils mit Wasser gefüllt. Regelorganen sowie empfindlichen – Der Filter steht nun unter Netzdruck. Geräten führen können. gefiltertes Wasser Filtergewebe Handrad zur Rückspülbetätigung Filterglocke Wasserzulauf Spülventil Abb. 7: Funktionsbeschreibung JUDO JUNIOR... -
Seite 13: Rückspülung
Siebes führen. schließen. Größere Mengen an gefilterten Partikeln können das Siebgewebe verformen und im Extremfall zum Reißen des Siebes führen. Dadurch ist eine Filterfunktion nicht mehr gewährleistet. Außerdem können größere Schmutzmengen zur mechanischen Beein- trächtigung der Rückspülfunktion führen. JUDO JUNIOR... -
Seite 14: Umbauten / Veränderungen / Ersatzteile
Durch austretendes Wasser können grö- ßere Sachschäden im Haus entstehen. Außerdem können Personen, die sich in der Nähe des Filters aufhalten, durch abplatzende Filterteile verletzt werden. – Bei Wiederinbetriebnahme Filters wie bei einem neuen Filter verfahren. JUDO JUNIOR... -
Seite 15: Störung
Rückspülwasser läuft nach. Kugelhahn nicht ganz Kugelhahn ganz schließen! geschlossen. Wasserdurchfluss lässt Sieb ist verstopft. Rückspülung durchführen! nach. Undichtheiten am Filter. Installateur oder nächst- gelegenen Kundendienst Schauglas wird trüb. Filter wurde höheren umgehend informieren! Temperaturen oder Haarrisse auf dem Lösungsmitteln ausgesetzt. Schauglas. JUDO JUNIOR... -
Seite 16: Instandhaltung
Die DIN EN 13443-1 schreibt vor: „Mindes- tens alle sechs Monate muss [...] rückge- spült [...] werden.“ Reinigung JUDO empfiehlt jedoch, alle zwei Monate eine Rückspülung vorzunehmen! ACHTUNG Um den Verfahrenserfolg auch nach der Inbetriebnahme auf viele Jahre zu errei- (siehe Kapitel „Sicherheitshinweise und... -
Seite 17: Datenblatt
Datenblatt Datenblatt Nenndruck Betriebs- Modell Nenndruck druck JJF ¾" - 1¼" 1,5 - 10 bar PN 16 JUDO JUNIOR Rückspül-Schutzfilter Kurzbezeichnung: JJF Gewicht Ausführungsarten Modell Gewicht JJF ¾" 1,8 kg Modell Best.-Nr. JJF 1" 1,8 kg JJF ¾" 8070012 JJF 1¼"... -
Seite 18: 10. Ersatzteile
Ersatzteile 10. Ersatzteile JUDO JUNIOR... - Seite 19 1200059 O-Ring 76x3 **** 1200009 Kugelhahn 1610578 Profilflanschdichtung **** 1200218 Zyl.-Schraube M6x25 2010199 Zyl.-Schraube M5x35 1633141 Linsenschraube M4x10 1650011 Filterunterteil 2070002 Flanschring bedruckt JJF ¾" - 1¼" 2070005 RK-Dichtung 1200122 VE = Verrechnungseinheit Austauschintervall: **** = 4 Jahre JUDO JUNIOR...
-
Seite 20: 11. Kundendienst
Postfach 380 • D-71351 Winnenden Tel. +49 (0)7195 / 692-0 e-mail: info@judo.eu • judo.eu JUDO Wasseraufbereitung GmbH • Niederlassung Österreich Zur Schleuse 5 • A-2000 Stockerau Tel. +43 (0)22 66 / 6 40 78 • Fax +43 (0)22 66 / 6 40 79 e-mail: info@judo-online.at •...
