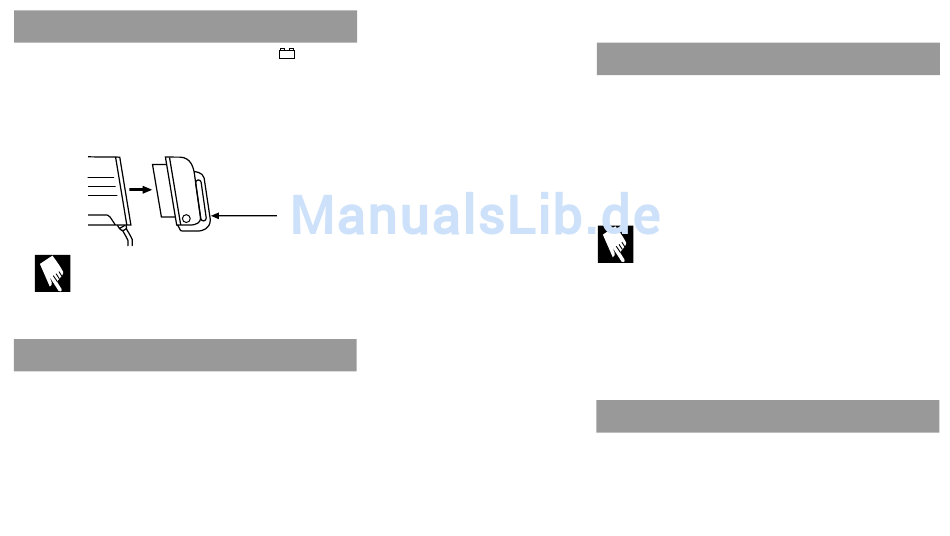

Batteriewechsel:
Ein Batteriewechsel wird Ihnen durch das Symbol „
angezeigt. Schrauben Sie die Befestigungsschraube des Batterie-
fachdeckels mit einem geeigneten Schraubendreher heraus und
hebeln Sie den Deckel vorsichtig ab. Entfernen Sie nun die leere 9
Volt-Blockbatterie und setzen Sie eine neue Batterie gleichen Typs
polungsrichtig (siehe Gehäuseaufdruck) in das Batteriefach ein und
befestigen Sie anschließend den Deckel in umgekehrter Reihenfolge.
3 4
200 500
200 500
200
-
200 2000
Hinweis
Trennen Sie das Meßgerät vor einem Batteriewechsel unbedingt
vom Meßkreis.
Besondere Hinweise:
Vermeiden Sie
-
starke Temperaturunterschiede,
-
hohe Luftfeuchtigkeit,
-
starke Vibrationen,
-
zu hohe Umgebungstemperaturen,
-
die Nähe von Funktionsgeneratoren beim Einsatz des Meßgerätes,
da alle oben genannten Punkte zu einer instabilen Anzeige, bzw. zu
großen Meßfehlern führen kann.
7
" im Display
- +
Befestigungs-
schraube
Trennen Sie das Meßgerät unbedingt vom Meßkreis, bevor Sie den
Meßbereichsumschalter (3), bzw. Funktionsschalter (4) betätigen.
Gleichspannungsmessung:
Stellen Sie den Funktionsumschalter (4) auf „V=" und den Meß-
bereichsumschalter (3) auf die Stellung „1, 2, 3 oder 4" je nachdem
wie hoch die Spannung ist, die Sie messen wollen.
Bei einem unbekannten Wert beginnen Sie immer im größten Bereich,
damit schützen Sie das Meßgerät vor einer Überlastung.
Verbinden Sie nun das Multimeter unter Einhaltung der Sicherheits-
bestimmungen mit dem Meßobjekt. Erscheint das Symbol „-" vor
dem Meßwert in der Anzeige, so wird damit eine negative Spannung
angezeigt (oder die Meßleitungen verpolt).
Hinweis
-
Trennen Sie das Meßgerät unbedingt vom Meßkreis, bevor Sie
den Meßbereichsumschalter (3), bzw. Funktionsschalter (4) be-
tätigen.
-
Überschreiten Sie niemals die max. zulässigen Eingangsgrößen.
Hier 500 VDC.
-
Vorsicht bei Spannungen über 25 VAC, bzw. 35 VDC.Berühren Sie
keine Schaltungen oder Schaltungsteile, in welchen Spannungen
größer 25 VAC, bzw. 35 VDC auftreten oder auftreten könnten.
Wechselspannungsmessung:
Stellen Sie den Funktionsumschalter (4) auf „V ~" und den Meßbe-
reichsumschalter (3) auf die Stellung „3 oder 4" je nachdem wie hoch
die Spannung ist, die Sie messen wollen.
Bei einem unbekannten Wert beginnen Sie immer im größten Bereich,
damit schützen Sie das Meßgerät vor einer Überlastung.
8
