Verbinden Sie nun das Multimeter unter Einhaltung der Sicherheits-
bestimmungen mit dem Meßobjekt.
Hinweis
-
Trennen Sie das Meßgerät unbedingt vom Meßkreis, bevor Sie
den Meßbereichsumschalter(3), bzw. Funktionsschalter (4) betäti-
gen.
-
Überschreiten Sie niemals die max. zulässigen Eingangsgrößen.
Hier 500 V rms (=eff).
-
Vorsicht bei Spannungen über 25 VAC, bzw. 35 VDC. Berühren
Sie keine Schaltungen oder Schaltungsteile, in welchen Spannun-
gen größer 25 VAC, bzw. 35 VDC auftreten oder auftreten könnten.

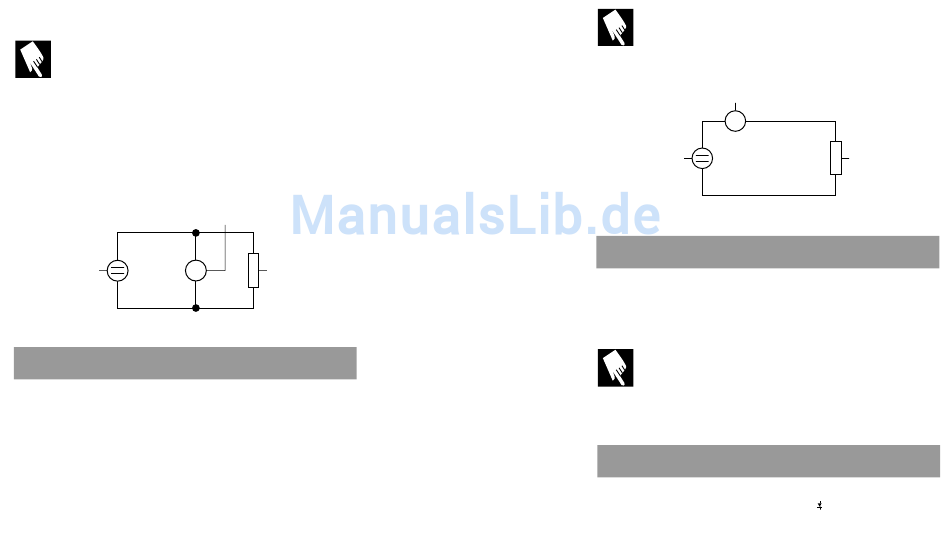

V
Spannungs-
quelle
Spannungsmessung (Gleich-und Wechselspannung)
Gleichstrommessung:
Stellen Sie den Funktionsumschalter (4) auf „mA" und den Meß-
bereichsumschalter (3) auf die Stellung „3" (200mA).
Öffnen Sie den Stromkreis, in welchem der Strom gemessen werden
soll. Verbinden Sie die Meßleitungen des DMM in Serie (Reihe) mit der
zu messenden Last (Verbraucher), dem Meßobjekt. Beachten Sie
dabei die Sicherheitsbestimmungen.
Die Meßschaltung muß vor der Messung, bzw. schon beim „Öffnen"
des Stromkreises unbedingt spannungslos sein.
9
Voltmeter
Verbraucher
Hinweis
Beachten Sie unbedingt die max. Eingangsgrößen, messen Sie nie-
mals in Stromkreisen, in welchen Leistungen größer als 4000 VA
auftreten können, bzw. die nicht selbst mit 16 A abgesichert sind.
Amperemeter
A
Spannungs-
quelle
Strommessung
Widerstandsmessung:
Stellen Sie den Funktionsumschalter (4) auf „Ω" und den Meß-
bereichsumschalter (3) auf die Stellung „1, 2, 3 oder 4" je nachdem
welchen Wert Sie messen wollen.
Bei einem unbekannten Wert beginnen Sie immer im größten Bereich.
Hinweis
Vergewissern Sie sich, daß alle zu messenden Schaltungsteile, Schal-
tungen oder Bauelemente (Kondensatoren) oder andere Meßobjekte
spannungslos sind.
Diodentest:
Stellen Sie den Funktionsumschalter (4) auf „Ω" und den Meßbereichs-
umschalter (3) auf die Stellung „1" (2000 Ω
10
