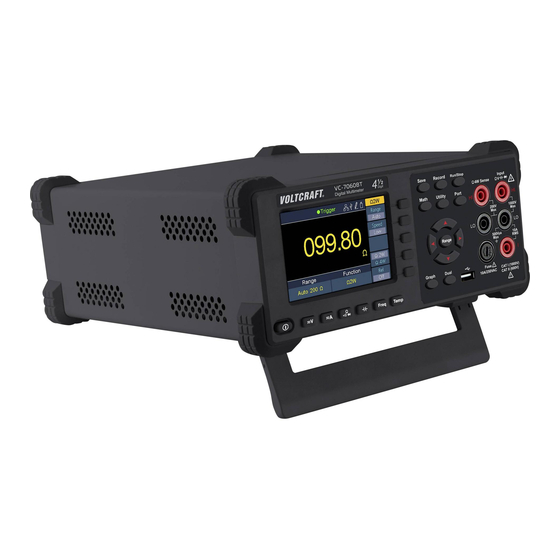

- Seite 1 Digitale Multimeter Schnellanleitung ■ VC-7060BT ■ VC-7200BT...
-
Seite 2: Allgemeine Garantie
Allgemeine Garantie Wir garantieren, dass das Produkt für einen Zeitraum von 3 Jahren (1 Jahr für Zubehörteile) ab dem Kaufdatum des Produkts durch den ursprünglichen Käufer unserem Unternehmen frei Material- Verarbeitungsfehlern ist. Diese Garantie gilt nur für den ursprünglichen Käufer und ist nicht auf Dritte übertragbar. Wenn sich das Produkt während der Garantiezeit als defekt erweist, werden wir entweder das defekte Produkt ohne Kosten für Teile und Arbeit reparieren oder einen Ersatz im Austausch für das defekte Produkt liefern. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Sicherheitshinweise ....................1 Sicherheitsbegriffe und -symbole ................1 Allgemeine Sicherheitsanforderungen ..............2 Grenzwerte für Messungen ..................3 Messgrenzen der Haupteingangsanschlüsse (Input HI und Input LO) ..3 Messgrenzen des Stromeingangsanschlusses (I) ........4 Messgrenzen der Sense-Anschlüsse (HI Sense and LO Sense) ..... 4 Messkategorie ...................... -
Seite 4: Sicherheitshinweise
1. Sicherheitshinweise 1. Sicherheitshinweise Sicherheitsbegriffe und -symbole Sicherheitsbegriffe Begriffe in dieser Bedienungsanleitung. Die folgenden Begriffe können in dieser Bedienungsanleitung vorkommen: Warnung: Eine Warnung weist auf die Bedingungen oder Verfahren hin, die zu Verletzungen oder zum Tod führen können. Vorsicht: Vorsicht gibt die Bedingungen oder Verfahren an, die zu Schäden an diesem Produkt oder anderem Eigentum führen könnten. -
Seite 5: Allgemeine Sicherheitsanforderungen
1. Sicherheitshinweise Allgemeine Sicherheitsanforderungen Bitte lesen Verwendung folgenden Sicherheitsvorkehrungen, um mögliche Verletzungen zu vermeiden und dieses Produkt oder andere damit verbundene Produkte vor Schäden zu bewahren. Um eine mögliche Gefahr zu vermeiden, darf dieses Produkt nur innerhalb des angegebenen Bereichs verwendet werden. ■... -
Seite 6: Grenzwerte Für Messungen
1. Sicherheitshinweise Grenzwerte für Messungen Die Schutzschaltung des Multimeters kann Schäden am Gerät verhindern und vor der Gefahr eines Stromschlags schützen, wenn die Messgrenzen nicht überschritten werden. Um einen sicheren Betrieb des Geräts zu gewährleisten, dürfen die auf der Frontplatte angezeigten Messgrenzen nicht überschritten werden, sie sind wie folgt definiert Eingang Ω4W Sense... -
Seite 7: Messgrenzen Des Stromeingangsanschlusses (I)
1. Sicherheitshinweise LO bei seinem Maximum von 500 Vpk relativ zur Masse liegt. Messgrenzen des Stromeingangsanschlusses (I) Die Messgrenze von der Stromeingangsklemme (I) zum Anschluss INPUT LO beträgt 10 A (DC oder AC). Beachten Sie, dass die Stromeingangsklemmen immer ungefähr die gleiche Spannung wie der Anschluss INPUT LO haben, es sei denn, eine Überstromschutzsicherung ist geöffnet. -
Seite 8: Schnellstart
2. Schnellstart 2. Schnellstart Allgemeine Inspektion Nachdem Sie ein neues Multimeter erhalten haben, empfiehlt es sich, das Gerät mit den folgenden Schritten zu überprüfen: 1. Prüfen Sie, ob Transportschäden vorhanden sind. Wenn sich herausstellt, dass der Verpackungskarton oder das Schaumstoff-Schutzkissen ernsthaft beschädigt ist, werfen Sie sie nicht weg, bis das komplette Gerät und sein Zubehör die elektrischen und mechanischen Eigenschaftstests bestanden haben. -
Seite 9: Einstellung Der Füße
(zum Beispiel VC-7200BT) Einstellung der Füße Klappen Sie die Füße an der Unterseite des Multimeters auf. Überblick über die Frontplatte Abbildung 2-1 Überblick über die Frontplatte ( z. B. VC-7060BT) Bezeichnung Beschreibung Anzeige der Benutzeroberfläche Menüwahltasten Aktivierung das entsprechende Menü... - Seite 10 2. Schnellstart Run/Stop Wenn die Triggerquelle auf Auto eingestellt ist, wird der automatische Trigger gestartet oder gestoppt. Wenn die Triggerquelle auf Single eingestellt ist, aktiviert das Gerät bei jedem Drücken dieser Taste einen Trigger. Math Durchführen mathematischer Operationen (Statistik, Grenzwerte, dB/dBm, REL) mit den Messergebnissen. Utility Einstellung der Hilfssystemfunktion, einschließlich Sprache, Hintergrundbeleuchtung, Uhr, SCPI, Auf...
-
Seite 11: Überblick Über Die Rückseite
2. Schnellstart Gleich- oder Wechselspannungsmessungen DC- oder AC-Strommessungen Widerstands, Durchgangs- und Diodenmessungen 10 Messfunktionstasten Kapazitätsmessung Frequenz-/Periodenmessung Temperaturmessungen Graph Wählen Sie, was angezeigt werden soll: Zahlen, Balkenanzeige, Trenddiagramm oder Histogramm. Dual Drücken Sie diese Taste, um die Funktionsliste im rechten Menü anzuzeigen. Wählen Sie dann eine Funktion aus. - Seite 12 2. Schnellstart Standardeinstellung ist „Voltmeter Measurement AUX-Ausgangsa Complete Output“. Hier wird immer dann ein Impuls nschluss ausgegeben, wenn das Multimeter die Messung beendet hat, damit Sie anderen Geräten ein Signal geben können. Dieser Anschluss kann auch so konfiguriert werden, dass er einen Impuls ausgibt, wenn die Grenzwerte in der mathematischen Grenzwertfunktion überschritten werden ( Ausgang 一...
-
Seite 13: Benutzeroberfläche
2. Schnellstart Benutzeroberfläche Trigger-Modus Status-Symbol Messwert Bedienungs-Menüs Gerät Bereich Funktion Trigger-Modus Status-Symbol Display Beschreibung Piktogramme Beschreibung Automatische Auslöser LAN ist verbunden Auslösung Verbindung als Ext Auslöser Externer Trigger Slave-Gerät mit dem Autom. Aufzeichnungsfunktion läuft USB-Speichergerät wurde erkannt Manuelle Aufnahme Abbildung 2-3 Benutzeroberfläche (Einzelanzeige) Messwert der primären Funktion Sekundäre Funktion... -
Seite 14: Einschalten
2. Schnellstart Einschalten (1) Schließen Sie das Gerät mit dem mitgelieferten Netzkabel an das Stromnetz an. Warnung: Um einen elektrischen Schlag zu vermeiden, muss das Gerät ordnungsgemäß geerdet werden. (2) Drücken Sie den Ein-/Ausschalter an der Frontplatte. Daraufhin wird auf dem Display den Startbildschirm angezeigt. - Seite 15 2. Schnellstart DC-Spannungsmessung AC-Spannungsmessung Wechselspannung Gleichspannung DC-Strommessung AC-Strommessung DC-Strom AC-Strom 2-Leiter-Widerstandsmessung 4-Leiter-Widerstandsmessung 4-Leiter-Widerstand 2-Leiter-Widerstand Durchgangsprüfung Diodenmessung Offener oder geschlossener Vorwärts-Bias Stromkreis...
-
Seite 16: Datenaufzeichnungsfunktion
2. Schnellstart Kapazitätsmessung Frequenz-/Periodenmessung AC-Signal Kapazität Temperaturmessung Temperatur-Wandler Datenaufzeichnungsfunktion Datenaufzeichnungsfunktion umfasst manuelle Aufzeichnung automatische Aufzeichnung. Sie können eine oder beide Funktionen zur Aufzeichnung der Daten verwenden. Manuelle Aufzeichnung: Drücken Sie an der Frontplatte die Taste , um den aktuellen Messwert im internen Speicher zu speichern. Die maximale Anzahl der Messwerte beträgt 1000. -
Seite 17: Automatische Aufzeichnung
2. Schnellstart immer noch speichern, indem Sie die Taste drücken). Hinweis: Wenn die Aufzeichnungsdaten den aktuellen Bereich überschreiten, werden die Daten als „overload“ markiert. „rel“ in der Tabelle zeigt an, dass die relative Operation aktiviert ist. 3. Export in USB-Speicher: Schließen Sie am USB-Anschluss an der Vorderseite ein USB-Speichergerät an. - Seite 18 2. Schnellstart Data_20160804_095622.csv. Anmerkungen: Wenn der automatische Aufzeichnungsmodus läuft, drücken Sie eine andere Messfunktionstaste, und das Gerät zeigt die Meldung „Press the key again to switch function and stop recording“ (Drücken Sie die Taste erneut, um die Funktion zu wechseln und die Aufzeichnung zu stoppen) an. Wenn Sie die automatische Aufzeichnung fortsetzen möchten, warten Sie einfach, bis die Meldung wieder ausgeblendet wird.
-
Seite 19: Beheben Von Störungen
2. Schnellstart Anzeige der automatisch aufgezeichneten Daten in der Tabelle Beheben von Störungen 1. Das Gerät ist eingeschaltet, aber das Display ist aus. 1) Prüfen Sie, ob die Stromversorgung ordnungsgemäß angeschlossen ist. 2) Prüfen Sie, ob die Leitungssicherung, die sich unterhalb des AC-Netzeingangs befindet, ordnungsgemäß... -
Seite 20: Anhang
3. Anhang 3. Anhang Anhang A: Gehäuse Standardzubehör (vorbehaltlich der endgültigen Lieferung): Netzkabel Messleitung Krokodilklem USB-Kabel Ersatzsicher Quick-Guide Sicherheitshi nweisblatt Anhang B: Pflege und Reinigung Generelle Pflege Lagern oder lassen Sie das Gerät nicht an Orten, an denen die Flüssigkristallanzeige für längere Zeit direktem Sonnenlicht ausgesetzt ist. Reinigen Führen Sie die folgenden Schritte aus, um das Äußere des Instruments zu reinigen: 1. -
Seite 21: Anhang C:austausch Der Leitungssicherung
3. Anhang Anhang C:Austausch der Leitungssicherung Die Leitungssicherung befindet sich im Kunststoffsicherungskasten unterhalb des Netzleitungseingangs auf der Rückseite. Warnung: Trennen Sie das Netzkabel an der Rückwand ab und entfernen Sie alle an das Gerät angeschlossenen Messleitungen, bevor Sie die Leitungssicherung austauschen. Andernfalls könnte der Bediener gefährlichen Spannungen ausgesetzt werden, die zu Verletzungen oder zum Tod führen können.
