Montage des Raumteiles

Montageblech:
Montageblech des Raumteils unbedingt waage-
recht ausgerichtet und gut befestigt unter Berück-
sichtigung der Mindestabstände montieren (mitge-
lieferte Schrauben verwenden).
Mauerdurchführung:
Für die Durchführung des Kondensatschlauches
sowie der Kältemittel- und Elektroleitungen vom
Raumteil zum Außenteil, ist eine Kernbohrung
von min. Ø 70 mm (für die adaptierten Kältean-
schlussleitungen des Raumteils bzw. für KSS-
Splitleitungen) im Mauerwerk erforderlich (für
unadaptierte Geräte [ohne Kältemittelkupplungen]
können auch kleinere Durchführungen, ca.
genügen). In die Mauerdurchführung sollte eine
Durchführungsmuffe eingelegt werden um Be-
schädigungen der Leitungen (besonders der Split-
leitungsisolation) zu vermeiden! Es ist empfeh-
lenswerter die Kälteanschlussleitungen
Raumteils durch die Wand zu führen, als die Split-
leitungen selber, da diese z.T. im Durchmesser
größer sind und sich somit auf engen Raum (im
rückseitigen Raumteilbereich) schlechter verlegen
lassen.
5 Elektroverbindungsleitung (ohne Darstellung)
Wichtig: Die Bohrung muss ein Gefälle von ca. 5°
zur Außenwand aufweisen, damit das beim Kühl-
und Entfeuchtungsbetrieb anfallende Kondensat
ungehindert abfließen kann. (Das Ende des Kon-
densatschlauches darf nicht im Wasser stehen
bzw. sich unterhalb einer Wasserlinie befinden!)

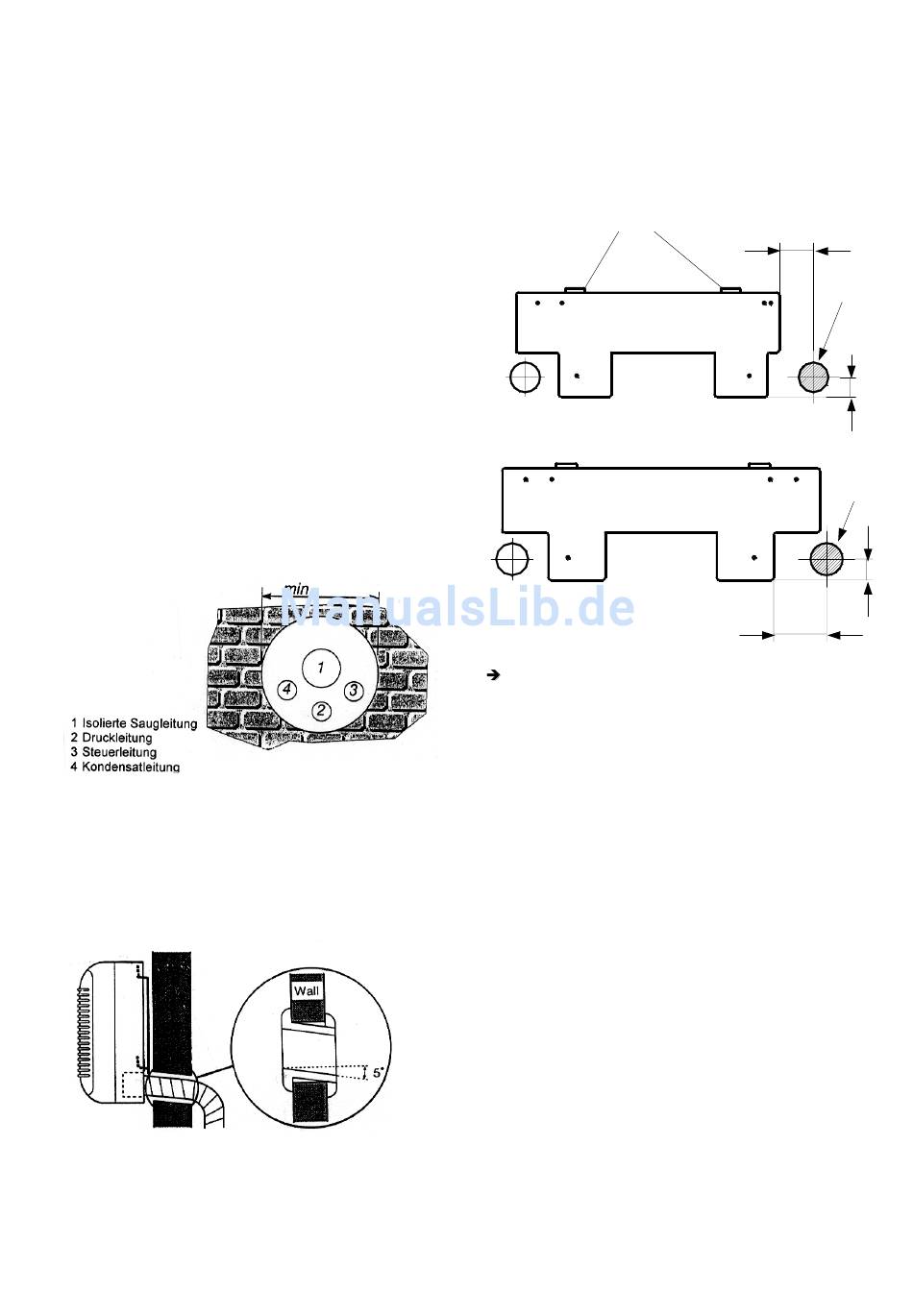

Position für Mauerdurchführung
Nachfolgend ist die empfohlene Position in Ab-
hängigkeit von dem Montageblech für die Mauer-
durchführung dargestellt, wenn die Leitungen
nach Installationsende im Raumbereich nicht
sichtbar sein sollen. In Verbindung mit den KMSL-
Splitleitungen ist rückseitig nur die bemaßte,
(rechte) Durchführposition geeignet !
Bei Verwendung von eigengefertigten Splitleitungen
kann u.U. auch die links (am Montageblech) dargestell-
te Position zur Mauerdurchführung genutzt werden.
∅
55
des
70mm
tungen nicht unmittelbar vor oder hinter den Kälte-
mittelkupplungen bzw. Leitungsverschraubungen
erfolgen dürfen!
Wird der Sichtbarkeit der Leitungen im Raumbe-
reich keine Bedeutung beigemessen, können alle
Leitungen auch seitlich nach links (in Richtung der
Rohranschlüsse im Raumteil) aus dem Raumge-
rät (hierzu sind perforierte Teilflächen im dem
entspr. Gehäusebereich des Raumteils auszu-
schneiden) herausgeführt und an einer anderen
geeigneten Position durch die Wand geführt wer-
den.
Raumteil:
Dieses in die Einhängeausformungen des Monta-
gebleches einrasten und im unteren Gehäuseteil
in die dafür vorgesehenen Clipse einschnappen.
Verschließen der Mauerdurchführung:
Dieser Schritt erfolgt erst nach der Installation des
Außenteils und der Herstellung aller erforderlichen
Leitungsverbindungen zwischen Innen- und Au-
ßenteil!
Der Mauerdurchbruch bzw. die noch verbleiben-
den Öffnungen in der Mauerdurchführungsmuffe
können mit Hilfe der mitgelieferten Dichtmasse,
mittels Mörtel oder einer Mineralfaserstopfung mit
Silikonabstrich verschlossen werden. Bei Brand-
schutzwänden sind entsprechende Vorkehrungen
nach DIN 4102 zu treffen.
8
Einhängeausformung
KSS 2504A / 3204A
KSS 4504C / 6004C
Beachten Sie, dass Biegungen der Kältemittellei-
ca. 50
∅ 70
ca. 50
∅ 70
ca. 50
ca. 60
