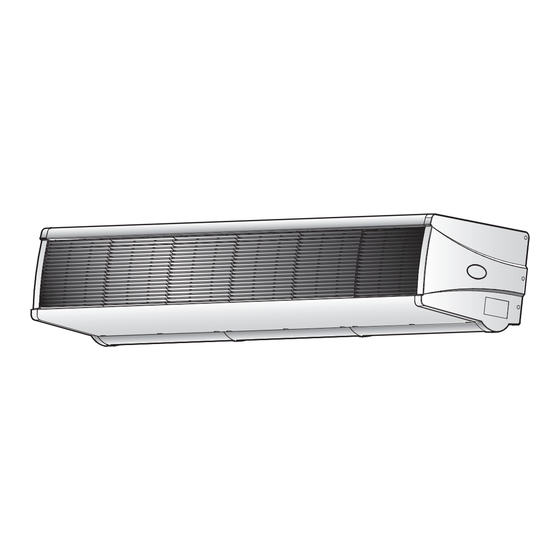

Dimplex CAB10E Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Dimplex Anleitungen
  4. Klimaanlagen
  5. CAB10E
  6. Bedienungsanleitung
Dimplex CAB10E Bedienungsanleitung

Dimplex CAB10E Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für CAB10E:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 8

Quicklinks

Diese Anleitung herunterladen
CAB10A, CAB10E, CAB10W, CAB15A, CAB15E & CAB15W
DAB10A, DAB10E, DAB10W, DAB15A, DAB15E & DAB15W
UK
NL
NO
The product complies with the European Safety Standards EN60335-2-30 and the European Standard Electromagnetic Compatibility (EMC)
EN55014, EN60555-2, EN60555-3. These cover the essential requirements of EEC Directives 2006/95/EC and 2004/108/EC.
CAB & DAB
DE
IT
SE
SI
FR
ES
RU
PL
DK
FI
08/18957/3 - Issue 3
