Montage des Außenteiles
Das Außenteil ist auf geeignetem Untergrund
bzw. an einer geeigneten Wand mit ausreichend
hoher Tragfähigkeit sicher zu befestigen (siehe
auch Zubehör Wandkonsole – „Technische Da-
ten" 3ff.).
Der Einbauort ist so zu wählen, dass die Luftzu-
fuhr und Luftabfuhr ungehindert erfolgen kann.
Ein Luftkurzschluss ist zu vermeiden. Beachten
Sie auch die Mindestabstände und die in den
technischen Daten angegebenen Schallleistungs-
pegel (Abstände zu Schlafzimmern o. Fremdräu-
men usw.).
Kondensatablauf am Außenteil
Im Wärmepumpenbetrieb entsteht am Außenteil
Kondensat, das in Abhängigkeit vom Montageort
abgeführt werden muss.
Im Bodenblech des Außenteils befindet sich eine
Kondensatablaufbohrung mit
Außenteil beigepackte, Kondensatablaufstutzen
eingerastet wird. Lässt es die Einbausituation zu,
kann das entstehende Kondensat einfach abtrop-
fen, andernfalls muss eine Ableitung durch einen
am Ablaufstutzen angeschlossenen
erfolgen.
Achtung:
Der Kondensatablauf kann im ungünstigen Fall,
bei Heizbetrieb unterhalb von +4 °C, vereisen,
was ein Blockieren des Kondensatorlüfters zur
Folge haben kann. Sind im Heizbetrieb Tempera-
turen unter +4 °C am Kondensatablauf zu erwar-
ten, müssen entsprechende Maßnahmen, z.B.
Wärmedämmung (Isolierung Gehäuseunterboden
und Kondensatablaufbereich), vorgesehen wer-
den bzw. sollte wenn möglich der Ablaufstutzen
nicht montiert werden. Ein montierter Kondensat-
Ø 25, in die der, dem
Schlauch
schlauch muss in jedem Fall mit einem Gefälle
verlegt werden.

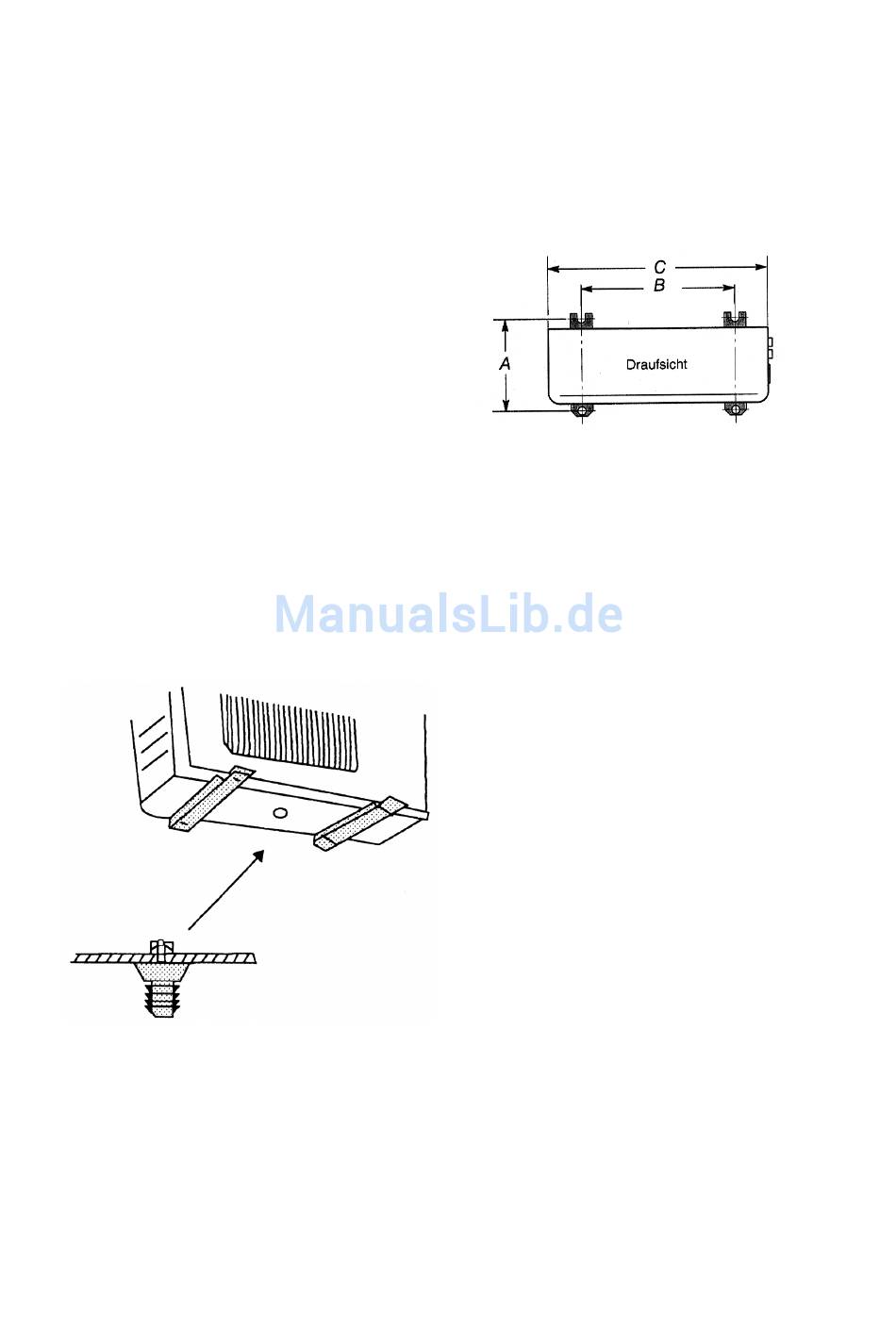

Lochabstände zur Befestigung des Außenteils
Typ Maß A (mm)
KSS 2504A/3204A
KSS 4504C
KSS 6004C
Kältetechnischer Anschluss bei Gerä-
ten mit vorgefüllten Kältemittelleitun-
gen KMSL ... .
Die Kältemittelleitungen, das Raum- und das Au-
ßenteil sind bereits mit dem Kältemittel R407C
bzw. R410A gefüllt!
Beachten Sie bei der Installation der Klimage-
räte und der Splitleitungen die, im Abschnitt
„Vorgefüllte Kältemittelleitungen
aufgelisteten Regeln zur Sicherheit im Um-
gang mit FCKW (H-FCHW) Kältemitteln!
(siehe Seite 12f.)
Splitleitungen KMSL-Serie
Bei dem Anschluss der Kältemittelleitungen ist auf
die korrekte Verbindung zu achten. Besonderes
Wichtig ist die Einhaltung der angegebenen
Drehmomente (s. Seite 14) Bei den bestellbaren
Zubehörteilen Splitleitungen ist ein fehlerhaftes
Anschließen der Leitungen dadurch ausgeschlos-
sen, dass jeweils nur eine Kupplungshälfte zu
einem entsprechenden Gegenstück am Innen-
oder Außengerät passt.
Es stehen vorkonfektionierte Kältemittelleitungen
in verschiedenen Längen zur Verfügung (siehe
Funktionsnotwendiges Zubehör „Technische Da-
ten"). Bei der Auswahl der Splitleitungslänge soll-
ten Überlängen vermieden werden (Kälteleis-
tungsverluste). Eventuelle Kürzungen bzw. Ver-
längerungen können durch den autorisierten Kun-
dendienst durchgeführt werden.
Für die Installation und den kältetechnischen
Anschluss beachten Sie bitte die Montage-
schritte und Hinweise im Abschnitt „Vorgefüll-
te Kältemittelleitungen KMSL„ Seite 12ff.
10
Maß B (mm)
275 540
375 572
375 572
Maß C (mm)
848
950
950
KMSL...",
