Installationshinweise Splitklimageräte
Wir empfehlen vor der Auswahl des Raumklimagerätes die Durchführung einer Kühllastberechnung
Norm, bzw. die Kühllastermittlung in Anlehnung an eine relevante
mit Anleitung erhalten Sie beim Hersteller bzw. Großhandel oder im Internet unter www.dimplex.de.
Hinweis
: Nicht nach Anweisung installierte Außen- oder Inneneinheiten können im Reparaturfall zur Ver-
ringerung oder zum Verlust von Garantieleistungen führen !
Wahl des Installationsortes
Die geeigneten Montagestellen sind bei Splitgeräten besonders wichtig, da nach erfolgter Installation ein
versetzen des Gerätes nur mit hohem Aufwand und somit Kosten verbunden ist. Legen Sie, wenn möglich
mit dem Endkunden die Montagestelle fest. Der Einbauort muss geeignet sein, um das Gewicht und die
betriebsbedingten Vibrationen des Raum- bzw. Außenteiles dauerhaft aufzunehmen.
Hinweise zur Installation des Raumteiles
Die Umluft soll den ganzen zu kühlenden Raum durchströmen.
-
Den Kaltluftstrom nicht direkt auf Personen bzw. deren Arbeitsplatz richten.
-
Das im Kühlbetrieb entstehende Kondensat muss funktionssicher abgeleitet werden. Wenn das Konden-
-
sat nur nach oben bzw. ohne Gefälle abgeführt werden kann, ist der Einbau einer Kondensatpumpe er-
forderlich.
keine Installation in Feuchträumen oder in Räumen, in denen das Gerät mit Feuchtigkeit oder Wasser in
-
Berührung kommt.
Keine Installation in Räumen, in denen Ölnebel aufritt oder auftreten kann.
-
Hinweise zur Installation des Außenteiles
Das Außenteil an einer Stelle installieren, an der es möglichst nicht verschmutzt.
-
Bei Gefriergefahr des Kondensates (Heizbetrieb bei tiefen Außentemperaturen) Kondensatablaufstutzen
-
entfernen bzw. zusätzliche Isolationsmaßnahmen im Ablaufbereich durchführen. Gefrierendes Konden-
sat (bzw. Eisbildung am Wärmetauscher) kann die Lüfterfunktion am Außenteil behindern.
Das Außenteil ist unter Beachtung der Vorschriften hinsichtlich Beurteilung von Arbeitslärm in der Nach-
-
barschaft zu installieren. Entfernungen zu Schlafzimmern und ähnliche Räume besonders beachten.
Die Installation darf nicht in Bereichen mit aggressiver Luft erfolgen!
-
Lieferumfang
Prüfen Sie bitte die Lieferung auf ihre Vollständigkeit und die Geräte auf ihre Unversehrtheit.

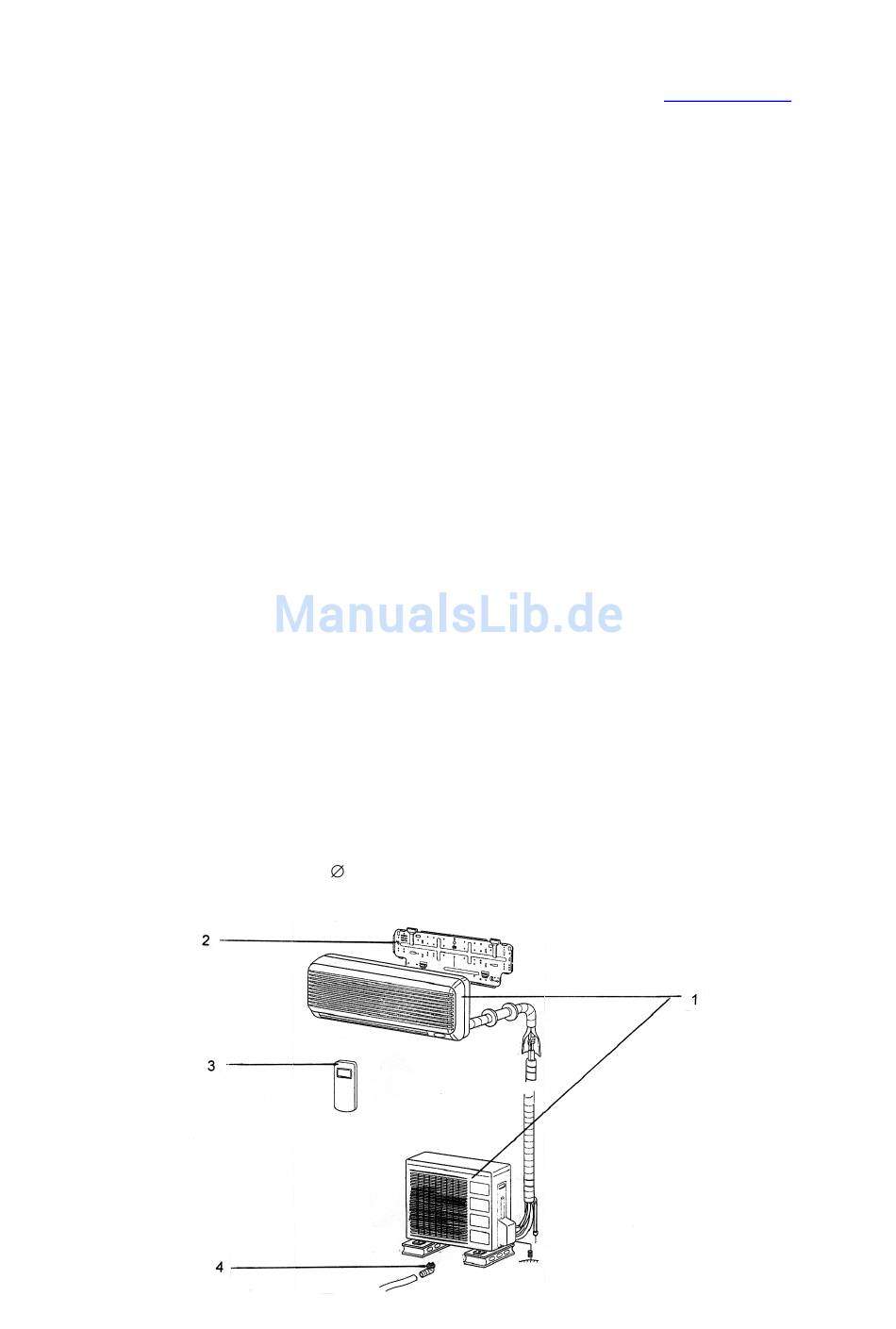

Zum Lieferumfang gehören:
1. Splitklimagerät bestehend aus Raum- und Außenteil (zwei VPE. - bei Komplettbestellung)
2. Montageplatte zur Wandbefestigung des Raumteiles, in diesem eingerastet (inkl. Schraubenbeipack)
3. Fernbedienung (inkl. 2 Batterien)
4. Kondensatablaufstutzen zur Ableitung des Kondensates am Außenteil
5. Montage- und Gebrauchsanleitung
6. Isolierschlauchstück (ca.250 mm x
7. Steuerleitung mit Verbindungsstecker, sowie eine Netzverbindungsleitung (siehe Technische Daten)
8. Dichtmasse (in Schachtel – zur Abdichtung der Mauerdurchführung der Rohre)
20 mm)
