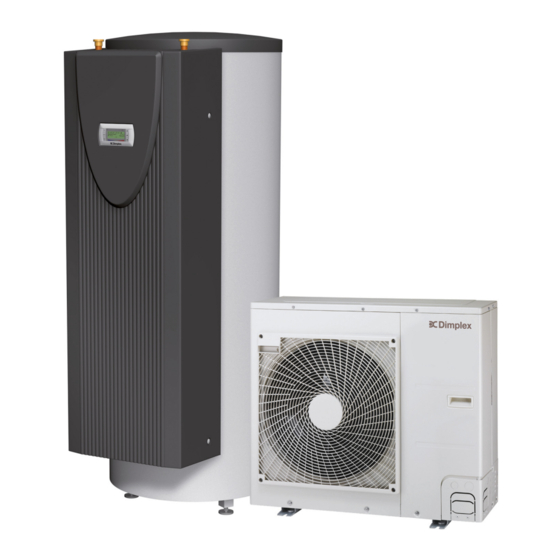

Dimplex LAW 9IMR Gebrauchsanweisung
  1. Anleitungen
  2. Marken
  3. Dimplex Anleitungen
  4. Klimaanlagen
  5. LAW 9IMR
  6. Gebrauchsanweisung

Dimplex LAW 9IMR Gebrauchsanweisung

Vorschau ausblenden Andere Handbücher für LAW 9IMR:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

LAW 6IMR
LAW 9IMR
LAW 14IMR
LAW 14ITR
LAW 14IMR
LAW 14ITR
Split-Luft/Wasser-
Wärmepumpe mit
Hydrotower
Bestell-Nr. / Order no. / N
Split air-to-water
heat pump with
hydrotower
o
de commande : 452162.66.04
Montage- und
Gebrauchsanweisung
Installation and
Operating Instructions
Instructions d'installation
et d'utilisation
LAW 9IMR
LAW 6IMR
Pompe à chaleur
deux unités air/eau
avec tour
hydraulique
combinée
FD 9606

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dimplex LAW 9IMR

Inhaltszusammenfassung für Dimplex LAW 9IMR

  • Seite 1 LAW 6IMR LAW 9IMR LAW 14IMR Montage- und LAW 14ITR Gebrauchsanweisung Installation and Operating Instructions Instructions d’installation et d’utilisation LAW 14IMR LAW 14ITR LAW 9IMR LAW 6IMR Split-Luft/Wasser- Split air-to-water Pompe à chaleur Wärmepumpe mit heat pump with deux unités air/eau...

  • Seite 3: Inhaltsverzeichnis

    Diagramme / Diagrams / Diagrammes ...................... A-VI Stromlaufpläne / Circuit diagrams / Schémas électriques..............A-VIII Hydraulische Einbindungsschemen / Hydraulic integration diagrams / Schémas d'intégration hydraulique..............................A-XX Konformitätserklärung / Declaration of Conformity / Déclaration de conformité......A-XXV www.dimplex.de 452162.66.04 · FD 9606 DE-1...

  • Seite 4: Bitte Sofort Lesen

    Systemtemperatur obliegt dem Planer der Heizungsanlage. Bei Installation einer Fußbodenheizung sollte ein sinnvoller Wert für die maximale Vor- bzw. Rücklauftemperatur im Wärmepum- penmanager eingestellt werden. Die Position des Temperatur- fühlers ist hierbei zu beachten. DE-2 452162.66.04 · FD 9606 www.dimplex.de...

  • Seite 5: Verwendungszweck

    3-Wege Umschaltventil zur Erzeugung von Warmwasser Sicherheitstechnische Ausstattung:  Sicherheitsventil, Ansprechdruck 2,5 bar Anschluss für externes Ausdehnungsgefäß  Kältetechnische Komponenten  Wärmetauscher Kältemittel / Heizwasser Anschlüsse für Splitleitung  ACHTUNG! Inneneinheit und Transportpalette sind mittels Schrauben miteinander verbunden. www.dimplex.de 452162.66.04 · FD 9606 DE-3...

  • Seite 6: Aufstellung

    Bei Installation der Inneneinheit in einem Obergeschoss ist die Tragfähigkeit der Decke zu prüfen und aus akustischen Gründen die Schwingungsentkoppelung sehr sorgfältig zu planen. Eine Aufstellung auf einer Holzdecke ist abzulehnen. Kondensatabla > 5% Frostgrenze Abb. 5.3 DE-4 452162.66.04 · FD 9606 www.dimplex.de...
  • Seite 7 Falls diese Aufstellungsvariante gewählt wird, sind folgende 5.2.2 Wanddurchbruch für Punkte zu beachten: Kondensatablauf  Gummipuffer vorsehen  Gewicht der Außeneinheit beachten  maximale Höhe der Wandkonsole über Boden 1 m :DQG  Mindestabstände sind einzuhalten ,QQHQJHUlW $X‰HQJHUlW Abb. 5.5 www.dimplex.de 452162.66.04 · FD 9606 DE-5...

  • Seite 8: Montage In Küstengebieten

    Sie das Außengerät entgegen der Seewindrichtung. Falls die beschriebenen Anforderungen bei der Montage in Küstengebieten nicht eingehalten werden können, setzen Sie sich bitte mit Dimplex Mitarbeitern in Verbindung, um weitere Hinweise zum Korrosionsschutz zu erhalten. HINWEIS Staub- und Salzverunreinigungen am Wärmetauscher sollten regelmäßig (mindestens jährlich) mit Wasser gereinigt werden.

  • Seite 9: Innengerätemontage

    Leistungsbereich (Kombination Wärmepumpe + Kessel) können auch Vorlauftemperaturen von 60 °C und mehr erreicht werden. Daher sollte das Füll- und Ergänzungswasser nach VDI 2035 - Blatt 1 folgende Richtwerte erfüllen. Die Werte der Gesamthärte können der Tabelle entnommen werden. www.dimplex.de 452162.66.04 · FD 9606 DE-7...

  • Seite 10: Mindestheizwasserdurchsatz

    Soll die Elektroheizung aus dem Heizkreis entfallen, erfolgt die flachdichtende Anbindung der Heizungsrohre direkt an die Ge- windeanschlüsse 1 1/4". In diesem Fall ist das angeschlossene Vorlaufrohr im Bereich der vormaligen Heizkörperbefestigung geeignet (schwingunsfrei und fest) zu fixieren. DE-8 452162.66.04 · FD 9606 www.dimplex.de...

  • Seite 11: Inbetriebnahme

    Wärmequellentemperatur die in der nachstehenden Tabelle angegebene maximale Temperaturspreizung zwischen Heizungsvor- und Rücklauf ergibt. Die Temperatur- spreizung ist möglichst nahe am Geräteinnenteil zu messen. Bei monoenergetischen Anlagen ist der Heizstab während der In- betriebnahme zu deaktivieren. www.dimplex.de 452162.66.04 · FD 9606 DE-9...

  • Seite 12: Anschluss Der Rohrleitungen Und Kabel Am Außengerät

    Öl-Hebebögen in der Heißgasleitung durch eine kältetechnische Fachkraft gesondert zu prüfen. .XSIHUURKU HINWEIS Die Nennleistung des Gerätes richtet sich nach der Standard-Rohrlänge und der maximal möglichen Länge. ACHTUNG! Bei unsachgemäßer Kältemittelbefüllung besteht die Gefahr von Störungen beim Betrieb. DE-10 452162.66.04 · FD 9606 www.dimplex.de...

  • Seite 13: Rohranschlüsse Am Innengerät

    %HVFKlGLJWH 5LVVLJ 8QJOHLFKH Schritt 1: Laufrichtung der Rohre festlegen 2EHUIOlFKH 6WlUNH  Die Rohre sind in vier Richtungen anschließbar 5XQGXP JOHLFKH /lQJH 1DFK KLQWHQ =XU 6HLWH 1DFK YRUQ Nach hinten Zur Seite Nach vorn www.dimplex.de 452162.66.04 · FD 9606 DE-11...

  • Seite 14: Schritt 2: Befestigung

    (+/-) im Innenteil angeschlossen (siehe im An- hang Anschlußplan Kap.2.5). Öffnen Sie auf keinen Fall die Ventile des Außenteils. Führen Sie erst die Arbeiten aus den Kap. 8.2 auf S. 12 und Kap. 8.3 auf S. 13 aus. DE-12 452162.66.04 · FD 9606 www.dimplex.de...

  • Seite 15: Abschließende Arbeiten

    Die elektrischen Leitungen können von unten (im Bereich des Netzkabel Kälteanschlusses) oder oben (unter der Speicherabdeckkappe befindet sich ein im PU-Schaum eingeformter Leitungskanal) in das Gerät eingeführt werden. • Ein Siphon verhindert das Eindringen von Wasser in die Elektrik. www.dimplex.de 452162.66.04 · FD 9606 DE-13...

  • Seite 16: Dichtigkeitsprüfung Und Evakuieren

    3,0 MPa geschlossen werden. Als nächstes mit Flüssig- seife nach Leckstellen suchen. HINWEIS Um das Eindringen von flüssigem Stickstoff in das Kühlsystem zu verhindern, muss die Oberseite der Gasflasche beim Druckaufbau des Systems höher gelegen sein als die Unterseite. DE-14 452162.66.04 · FD 9606 www.dimplex.de...

  • Seite 17: Prüfpunkte, Wartung Und Störungsbehebung

    Im Innengerät sollten sich keine offensichtlich beschädigten Bauteile befinden. Wartung der Bauteile Montage des Gerätes  Durch Kältemittellecks wird die Leistung des Gerätes vermindert. Verständi- Kältemittelleck gen Sie bei einer Leckstelle einen autorisierten Kundendienstpartner. www.dimplex.de 452162.66.04 · FD 9606 DE-15...

  • Seite 18: Wartung

    Öffnen sie die Frontabdeckung des Innenteils und drücken sie die Reset-Taste schalter der Flansch- heizung oder Rohrheizung Brauchwasser wird nicht wurde ausgelöst beheizt  Brauchwasserheizung Einstellungen am Wärmepumpenmanager an der Inneneinheit prüfen. wurde deaktiviert. DE-16 452162.66.04 · FD 9606 www.dimplex.de...

  • Seite 19: Kennlinien Temperaturfühler Außengerät

    Nähe von Fenstern, Türen, Abluftöffnungen, Außenleuchten oder Wärmepumpen anbringen Abb. 9.1: Fühlerkennlinie NTC-10  zu keiner Jahreszeit direkter Sonneneinstrahlung aussetzen Fühlerleitung: Länge max. 40 m; Adernquerschnitt min. 0,75 mm²; Außendurchmesser des Kabels 4-8 mm. www.dimplex.de 452162.66.04 · FD 9606 DE-17...

  • Seite 20: Reinigung / Pflege

    Die Säuren sind mit Vorsicht anzuwenden, und es sind die Vor- Entsorgung von Betriebsstoffen und Bauteilen gemäß den gängi- schriften der Berufsgenossenschaften einzuhalten. gen Normen, sind einzuhalten. Die Herstellerangaben des Reinigungsmittels sind in jedem Fall zu beachten. DE-18 452162.66.04 · FD 9606 www.dimplex.de...

  • Seite 21: Geräteinformation

    LAW 6IMR - LAW 14ITR 13 Geräteinformation Typ- und Verkaufsbezeichnung LAW 6IMR LAW 9IMR LAW 14IMR LAW 14ITR Bauform Wärmequelle Luft Luft Luft Luft Ausführung Split reversibel Split reversibel Split reversibel Split reversibel WPM Econ5Plus WPM Econ5Plus WPM Econ5Plus WPM Econ5Plus...
  • Seite 22 Abschnitten der Montage- und Gebrauchsanweisung zu entnehmen. Dabei bedeuten z.B. A 7 / W35: Wärmequellentemperatur 7 °C und Heizwasser-Vorlauftemperatur 35 °C. 6. maximale Heizleistung/Kühlleistung 7. max. Aufnahme inkl. Rohrheizung und Tauchheizkörper (Lieferzustand) 8. siehe CE-Konformitätserklärung 9. Die Heizungs-Umwälzpumpe und der Regler der Wärmepumpe müssen immer betriebsbereit sein. 10.COP-optimierte Betriebsweise DE-20 452162.66.04 · FD 9606 www.dimplex.de...
  • Seite 23 Diagramme / Diagrams / Diagrammes ...................... A-VI Stromlaufpläne / Circuit diagrams / Schémas électriques..............A-VIII Hydraulische Einbindungsschemen / Hydraulic integration diagrams / Schémas d'intégration hydraulique..............................A-XX Konformitätserklärung / Declaration of Conformity / Déclaration de conformité......A-XXV www.dimplex.de 452162.66.04 · FD 9606 EN-1...

  • Seite 24: Please Read Immediately

    When installing an underfloor heating system, a sensible value for the maximum flow and return temperature should be set on the heat pump manager. The position of the temperature sensor is important in this regard. EN-2 452162.66.04 · FD 9606 www.dimplex.de...

  • Seite 25: Purpose

     Connection for external expansion vessel Refrigerating equipment  Heat exchanger refrigerant / heating water  Connections for split line ATTENTION! The indoor unit is to be fixed to the transport pallet with screws. www.dimplex.de 452162.66.04 · FD 9606 EN-3...

  • Seite 26: Installation

    On account of the acoustics, measures for isolating possible vibrations should also Condensate drain be very carefully planned in advance. Installation on floors above wooden ceilings is not recommended. > 5% Frost line Fig. 5.3 EN-4 452162.66.04 · FD 9606 www.dimplex.de...
  • Seite 27 5.2.2 Wall opening for condensate drain  Ensure that the wall bracket is no higher than 1 m above the ground  Ensure that minimum clearances are adhered to :DOO ,QGRRU XQLW 2XWGRRU XQLW Fig. 5.5 www.dimplex.de 452162.66.04 · FD 9606 EN-5...

  • Seite 28: Installation In Coastal Areas

    Install the outdoor unit in the opposite direction to the sea wind. NOTE If the outlined requirements cannot be complied with during installation in coastal areas, please contact Dimplex employees for more information Sea wind on corrosion protection. NOTE Dust or salt soiling on the heat exchanger should be regularly cleaned (at least once a year) with water.

  • Seite 29: Indoor Unit Installation

    60 °C and more can be achieved. The following standard values should therefore be adhered to with regard to the filling and make-up water according to VDI 2035, sheet 1: The total hard- ness values can be found in the table. www.dimplex.de 452162.66.04 · FD 9606 EN-7...

  • Seite 30: Frost Protection

    1 1/4" with a flat sealing connection. In this case, the con- nected flow pipe should be fixed in the area where the radiator mounting used to be (weld-free and secure). EN-8 452162.66.04 · FD 9606 www.dimplex.de...

  • Seite 31: Commissioning

    The temperature spread should be meas- ured as close as possible to the inside of the unit. The heating el- ement of mono energy systems should be disconnected during commissioning. www.dimplex.de 452162.66.04 · FD 9606 EN-9...

  • Seite 32: Connecting The Pipework And Cables To The Outdoor Unit

    NOTE The rated output of the device corresponds to the standard pipe length and the maximum possible length. ATTENTION! Incorrect filling with refrigerant could lead to faults during operation. EN-10 452162.66.04 · FD 9606 www.dimplex.de...
  • Seite 33 Step 1: Determining the direction in which the DOO URXQG pipes are to run  The pipes can be connected in four directions 7R WKH UHDU 7R WKH VLGH 7R WKH UHDU 7R WKH UHDU 7R WKH VLGH 7R WKH IURQW www.dimplex.de 452162.66.04 · FD 9606 EN-11...

  • Seite 34: Electrical Connections

    (see Appendix, Connection diagram Chap. 2.5). ATTENTION! Never open the valves of the outdoor component. Carry out the work from Cap. 8.2 on pag. 12 and Cap. 8.3 on pag. 13 first of all. EN-12 452162.66.04 · FD 9606 www.dimplex.de...

  • Seite 35: Final Work

    The electrical cables can be fed into the unit from below (in the refrigerant connection area) or from above (a duct moulded in PU 5HIULJHUDQW SLSHV foam is located under the cylinder cover). 0DLQV FDEOH $ VLSKRQ SUHYHQWV ZDWHU IURP HQWHULQJ WKH HOHFWULFV www.dimplex.de 452162.66.04 · FD 9606 EN-13...

  • Seite 36: Leak Test And Evacuation

    NOTE In order to prevent liquid nitrogen from entering the cooling system, the top side of the gas cylinder must be higher than the bottom side when pressure is building in the system. EN-14 452162.66.04 · FD 9606 www.dimplex.de...

  • Seite 37: Test Points, Maintenance And Troubleshooting

    There should be no visibly damaged components in the indoor unit. nents Installing the unit  Refrigerant leaks reduce the output of the unit. In the event of leaks, please in- Refrigerant leak form an authorised after-sales service partner. www.dimplex.de 452162.66.04 · FD 9606 EN-15...
  • Seite 38 Domestic water is not gered heated  Check the settings on the heat pump manager on the indoor unit. Domestic water heating was deactivated. EN-16 452162.66.04 · FD 9606 www.dimplex.de...

  • Seite 39: Characteristic Curve Temperature Sensor Outdoor Unit

     Not to be exposed to direct sunlight at any time of year Sensor lead: Max. length 40 m; min. core cross-section 0.75 mm²; external diameter of the cable 4-8 mm. www.dimplex.de 452162.66.04 · FD 9606 EN-17...

  • Seite 40: Cleaning / Maintenance

    Acids must be used with care, and the regulations of the employ- components in accordance with all applicable standards. ers’ liability insurance associations adhered to. The instructions of the cleaning agent manufacturer must always be observed. EN-18 452162.66.04 · FD 9606 www.dimplex.de...

  • Seite 41: Device Information

    LAW 6IMR - LAW 14ITR 13 Device information Type and order code LAW 6IMR LAW 9IMR LAW 14IMR LAW 14ITR Design Heat source Model Split reversible Split reversible Split reversible Split reversible WPM Econ5Plus WPM Econ5Plus WPM Econ5Plus WPM Econ5Plus...
  • Seite 42 7. Max. intake incl. pipe heating and immersion heater (state of supply) 8. See CE declaration of conformity 9. The heat circulating pump and the heat pump controller must always be ready for operation. 10.COP-optimised operation EN-20 452162.66.04 · FD 9606 www.dimplex.de...
  • Seite 43 Diagramme / Diagrams / Diagrammes ...................... A-VI Stromlaufpläne / Circuit diagrams / Schémas électriques..............A-VIII Hydraulische Einbindungsschemen / Hydraulic integration diagrams / Schémas d'intégration hydraulique..............................A-XX Konformitätserklärung / Declaration of Conformity / Déclaration de conformité......A-XXV www.dimplex.de 452162.66.04 · FD 9606 FR-1...

  • Seite 44: Remarques Importantes

    En présence d’un chauffage par le sol, il convient de régler dans le gestionnaire de pompe à chaleur une valeur maximale raison- nable pour les températures départ et retour. Pour cela, il faut respecter l’emplacement de la sonde de température. FR-2 452162.66.04 · FD 9606 www.dimplex.de...

  • Seite 45: Panneau De Commande

     Raccordement de vase d'expansion externe Composants frigorifiques  Échangeur thermique fluide frigorigène/eau de chauffage  Raccordements de la conduite des deux unités ATTENTION ! L'unité intérieure est vissée à la palette de transport. www.dimplex.de 452162.66.04 · FD 9606 FR-3...

  • Seite 46: Unité Extérieure

    Écoulement ment vibratoire pour des raisons acoustiques. Une installation des condensats sur un plancher en bois ne peut être acceptée. > 5% Limite de gel Fig. 5.3 FR-4 452162.66.04 · FD 9606 www.dimplex.de...
  • Seite 47 La hauteur maximale de la console murale ne doit pas dé- 5.2.2 Percée murale pour l'écoulement passer 1 m au-dessus du sol des condensats  Respecter les distances minimales 8QLWp H[WpULHXUH 8QLWp LQWpULHXUH Fig. 5.5 www.dimplex.de 452162.66.04 · FD 9606 FR-5...
  • Seite 48 à la brise marine. Si les exigences décrites pour le montage dans des zones côtières ne peuvent pas être respectées, contacter les collaborateurs de Dimplex pour obtenir d'autres instructions sur la protection contre la corrosion.

  • Seite 49: Montage De L'unité Intérieure

    60 °C et plus peuvent également être atteintes. C'est pourquoi l'eau additionnelle et de remplissage doivent correspondre aux valeurs indicatives suivantes, selon VDI 2035, feuillet 1. Les va- leurs de la dureté totale sont indiquées dans le tableau. www.dimplex.de 452162.66.04 · FD 9606 FR-7...

  • Seite 50: Protection Antigel

    1 1/4". Dans ce cas, le tuyau de départ doit être fixé de manière appropriée (fer- mement et sans vibration) dans la zone de l'ancienne fixation de la résistance. FR-8 452162.66.04 · FD 9606 www.dimplex.de...

  • Seite 51: Procédures À Suivre Lors De La Mise En Service

    (en fonction de la température actuelle de la source de chaleur). L'écart de température doit être mesuré le plus près possible de l'unité intérieure de l'appareil. Dans les installations mono-én- ergétiques, désactiver la résistance électrique pendant la mise en service. www.dimplex.de 452162.66.04 · FD 9606 FR-9...
  • Seite 52 50 m, ajouter 2 100 g de fluide frigorigène conformé- $OpVRLU ment au calcul suivant : (50-15) x 60 g = 2 100 g 8QLWp H[WpULHXUH 8QLWp LQWpULHXUH 7HQLU YHUV OH EDV 8QLWp H[WpULHXUH 8QLWp LQWpULHXUH FR-10 452162.66.04 · FD 9606 www.dimplex.de...
  • Seite 53 /LVVH VXU OH SRXUWRXU / LQWpULHXU EULOOH VDQV pJUDWLJQXUH 9HUV O DUULqUH 6HUWLVVDJH PDO HIIHFWXp 6XU OH F{Wp 9HUV O DYDQW (Q ELDLV 6XUIDFH )LVVXUpH 3XLVVDQFH HQGRPPDJpH LQpJDOH /RQJXHXU LGHQWLTXH SDUWRXW 9HUV O DUULqUH 6XU OH F{Wp 9HUV O DYDQW www.dimplex.de 452162.66.04 · FD 9606 FR-11...

  • Seite 54: Branchements Électriques

    8.2.1 Unité extérieure Les commutateurs DIP présents sur les platines de l'unité extérieure ne sont dotés d'aucune fonction. Les positions des commutateurs DIP ne doivent pas être modifiées par rapport à l'état à la livraison ! FR-12 452162.66.04 · FD 9606 www.dimplex.de...
  • Seite 55 Pour des informations détaillées, voir les schémas électriques en annexe. Un siphon empêche la pénétration Les lignes électriques peuvent être acheminées du dessous d'eau dans le circuit électrique. (dans la zone de branchement frigorifique) ou du dessus (un www.dimplex.de 452162.66.04 · FD 9606 FR-13...

  • Seite 56: Contrôle De L'étanchéité

    à vide est terminée. La pompe à chaleur à deux uni- zeux sec. Le robinet de la bouteille doit être fermé à une tés est désormais prêt pour une exploitation type. pression de 3,0 MPa. Rechercher ensuite des défauts d'étanchéité avec du savon liquide. FR-14 452162.66.04 · FD 9606 www.dimplex.de...
  • Seite 57 L'unité intérieure ne doit comporter aucun composant manifestement endom- sants magé. Montage de l'appareil  En cas de fuite de fluide frigorigène, la puissance de l'appareil est diminuée. Fuite de fluide frigorigène Contacter alors un partenaire SAV agréé. www.dimplex.de 452162.66.04 · FD 9606 FR-15...
  • Seite 58 électrique a été L'eau sanitaire n'est pas déclenché. chauffée. Chauffage de l'eau sani-  Vérifier les réglages du gestionnaire de pompe à chaleur au niveau de l'unité taire intérieure. désactivé. FR-16 452162.66.04 · FD 9606 www.dimplex.de...

  • Seite 59: Montage De La Sonde De Température Extérieure

     Ne pas exposer aux rayons directs du soleil, quelle que soit la saison. Câble de sonde : longueur max. 40 m; section de fils min. 0,75 mm²; diamètre extérieur du câble 4-8 mm. www.dimplex.de 452162.66.04 · FD 9606 FR-17...

  • Seite 60: Nettoyage Côté Chauffage

    à l’environnement quant à la pectées. récupération, la réutilisation et l’élimination de consommables et de composants en accord avec les normes en vigueur. Observer systématiquement les consignes du fabricant de déter- gent. FR-18 452162.66.04 · FD 9606 www.dimplex.de...

  • Seite 61: Informations Sur Les Appareils

    LAW 6IMR - LAW 14ITR 13 Informations sur les appareils Désignation technique et référence de commande LAW 6IMR LAW 9IMR LAW 14IMR LAW 14ITR Design Source de chaleur Deux unités, Deux unités, Deux unités, Deux unités, Version réversible réversible réversible réversible...
  • Seite 62 Inversion du circuit Inversion du circuit Inversion du circuit Inversion du circuit Protection antigel cuve de condensats/eau Non/Oui Non/Oui Oui/Oui Oui/Oui de l'appareil protégée contre le gel Surpression de service max. (source de chaleur/dissipation thermique) bars FR-20 452162.66.04 · FD 9606 www.dimplex.de...
  • Seite 63 7. Consommation max., résistance électrique et résistance immergée incluses (état à la livraison) 8. Voir déclaration de conformité CE 9. Le circulateur du circuit de chauffage et le régulateur de la pompe à chaleur doivent toujours être prêts à fonctionner. 10.Mode de fonctionnement optimisé COP www.dimplex.de 452162.66.04 · FD 9606 FR-21...
  • Seite 64 LAW 6IMR - LAW 14ITR FR-22 452162.66.04 · FD 9606 www.dimplex.de...

  • Seite 65: Anhang / Appendix / Annexes

    3.1 Steuerung / Control / Commande LAW 6IMR / LAW 9IMR / LAW 14ITR..........A-VIII 3.2 Steuerung / Control / Commande LAW 6IMR / LAW 9IMR / LAW 14ITR..........A-IX 3.3 Last / Load / Puissance LAW 6IMR / LAW 9IMR / LAW 14ITR ..............A-X 3.4 Anschlussplan / Circuit diagram / Plan de branchement électrique LAW 6IMR / LAW 9IMR / LAW 14ITR ....................A-XI...

  • Seite 66: Maßbilder / Dimension Drawings / Schémas Cotés

    LAW 6IMR - LAW 14ITR 1 Maßbilder / Dimension Drawings / Schémas cotés 1.1 Maßbild Außengerät / Dimension drawing outdoor unit / Schéma coté unité extérieure LAW 6IMR / LAW 9IMR Kondensatablauf Kondensatablauf / Condensate drain / Écoulement des condensats 4 Öffnungen für Dübelschrauben /...
  • Seite 67 Beschreibung / Description / Description Name n° Wartungsventil Flüssigkeitsseite Vanne de maintenance côté liquide Wartungsventil Gasseite Vanne de maintenance côté gaz Abluftgitter Grille d’évacuation Name Maintenance interval liquid side Maintenance interval gas side Exhaust air grid www.dimplex.de 452162.66.04 · FD 9606 A-III...
  • Seite 68 LAW 6IMR - LAW 14ITR 1.3 Fundamentplan / Foundation plan / Plan des fondations A-IV 452162.66.04 · FD 9606 www.dimplex.de...
  • Seite 69 LAW 6IMR - LAW 14ITR 1.4 Maßbild Inneneinheit / Dimension drawing indoor unit / Schéma coté unité intérieure www.dimplex.de 452162.66.04 · FD 9606...

  • Seite 70: Diagramme / Diagrams / Diagrammes

    *For air-to-water heat pumps the minimum heating water temperature is the minimum return temperature *Sur les pompes à chaleur air / eau, la température minimale d'eau de chauffage correspond à la température retour minimale A-VI 452162.66.04 · FD 9606 www.dimplex.de...
  • Seite 71 Diagramme des plages d'utilisation pour le rafraîchissement Wasseraustritt (+/- 2 K) Water outlet (+/- 2 K) Sortie d'eau (+/- 2 K) Wärmesenkeneintrittstemperatur [°C] Heat sink inlet temperature [°C] Température d'entrée de dissipation thermique [°C] www.dimplex.de 452162.66.04 · FD 9606 A-VII...

  • Seite 72: Stromlaufpläne / Circuit Diagrams / Schémas Électriques

    LAW 6IMR - LAW 14ITR 3 Stromlaufpläne / Circuit diagrams / Schémas électriques 3.1 Steuerung / Control / Commande LAW 6IMR / LAW 9IMR / LAW 14ITR A-VIII 452162.66.04 · FD 9606 www.dimplex.de...
  • Seite 73 LAW 6IMR - LAW 14ITR 3.2 Steuerung / Control / Commande LAW 6IMR / LAW 9IMR / LAW 14ITR www.dimplex.de 452162.66.04 · FD 9606 A-IX...
  • Seite 74 LAW 6IMR - LAW 14ITR 3.3 Last / Load / Puissance LAW 6IMR / LAW 9IMR / LAW 14ITR 452162.66.04 · FD 9606 www.dimplex.de...
  • Seite 75 LAW 6IMR - LAW 14ITR 3.4 Anschlussplan / Circuit diagram / Plan de branchement électrique LAW 6IMR / LAW 9IMR / LAW 14ITR www.dimplex.de 452162.66.04 · FD 9606 A-XI...
  • Seite 76 LAW 6IMR - LAW 14ITR 3.5 Anschlussplan / Circuit diagram / Plan de branchement électrique LAW 6IMR / LAW 9IMR / LAW 14ITR A-XII 452162.66.04 · FD 9606 www.dimplex.de...
  • Seite 77 LAW 6IMR - LAW 14ITR 3.6 Steuerung / Control / Commande LAW 14IMR www.dimplex.de 452162.66.04 · FD 9606 A-XIII...
  • Seite 78 LAW 6IMR - LAW 14ITR 3.7 Steuerung / Control / Commande LAW 14IMR A-XIV 452162.66.04 · FD 9606 www.dimplex.de...
  • Seite 79 LAW 6IMR - LAW 14ITR 3.8 Last / Load / Puissance LAW 14IMR www.dimplex.de 452162.66.04 · FD 9606 A-XV...
  • Seite 80 LAW 6IMR - LAW 14ITR 3.9 Anschlussplan / Circuit diagram / Plan de branchement électrique LAW 14IMR A-XVI 452162.66.04 · FD 9606 www.dimplex.de...
  • Seite 81 LAW 6IMR - LAW 14ITR 3.10 Anschlussplan / Circuit diagram / Plan de branchement électrique LAW 14IMR www.dimplex.de 452162.66.04 · FD 9606 A-XVII...
  • Seite 82 Warmwasserfühler Hot water sensor Sonde d’eau chaude Fühler für 2ten Heizkreis Sensor for heating circuit 2 Sonde pour 2e circuit de chauffage Vorlauffühler Heizkreis Flow sensor for heating circuit Sonde aller circuit de chauffage A-XVIII 452162.66.04 · FD 9606 www.dimplex.de...
  • Seite 83 Kleinspannung an. Auf keinen Fall darf hier extra-low voltage supply. A higher voltage bornier X3. Ne jamais appliquer une tension eine höhere Spannung angelegt werden. must on no account be connected! plus élevée !. www.dimplex.de 452162.66.04 · FD 9606 A-XIX...

  • Seite 84: Hydraulische Einbindungsschemen / Hydraulic Integration Diagrams / Schémas D'intégration Hydraulique

    4.1 Monoenergetische Anlage mit einem Heizkreis und Warmwasserbereitung / Mono energy system with one heating circuit and domestic hot water preparation / Installation mono-énergétique avec un circuit de chauffage et production d'eau chaude sanitaire A-XX 452162.66.04 · FD 9606 www.dimplex.de...
  • Seite 85 4.2 Monoenergetische Anlage mit zwei Heizkreisen und Warmwasserbereitung / Mono energy system with two heating circuits and domestic hot water preparation / Installation mono-énergétique avec deux circuits de chauffage et production d'eau chaude sanitaire www.dimplex.de 452162.66.04 · FD 9606 A-XXI...
  • Seite 86 LAW 6IMR - LAW 14ITR 4.3 Bivalente Anlage mit einem Heizkreis und Warmwasserbereitung / Bivalent system with one heating circuit and domestic hot water preparation / Installation bivalente avec un circuit de chauffage et production d'eau chaude sanitaire A-XXII 452162.66.04 · FD 9606 www.dimplex.de...
  • Seite 87 4.4 Bivalent regenerative Anlage mit einem Heizkreis und Warmwasserbereitung / Bivalent-renewable system with one heating circuit and domestic hot water preparatio / Installation régénérative bivalente avec un circuit de chauffage et production d'eau chaude sanitaire www.dimplex.de 452162.66.04 · FD 9606 A-XXIII...
  • Seite 88 Fühler 3. Heizkreis / Fühler regenerativ renewable sensor sonde mode régénératif Temperatursensor (Speicher 1) Temperature sensor (cylinder 1) Capteur de température (ballon 1) Capteur de température Temperatursensor (Kollektorfühler) Temperature sensor (collector sensor) (sonde de capteur) A-XXIV 452162.66.04 · FD 9606 www.dimplex.de...

  • Seite 89: Konformitätserklärung / Declaration Of Conformity / Déclaration De Conformité

    5 Konformitätserklärung / Declaration of Conformity / Déclaration de conformité EU - Konformitätserklärung EU Declaration of Conformity Déclaration UE de conformité Der Unterzeichnete Glen Dimplex Deutschland GmbH The undersigned Geschäftsbereich Dimplex L’entreprise soussignée, Am Goldenen Feld 18 D - 95326 Kulmbach bestätigt hiermit, dass das (die)
  • Seite 90 LAW 6IMR - LAW 14ITR A-XXVI 452162.66.04 · FD 9606 www.dimplex.de...
  • Seite 91 LAW 6IMR - LAW 14ITR www.dimplex.de 452162.66.04 · FD 9606 A-XXVII...
  • Seite 92 Glen Dimplex Deutschland GmbH Irrtümer und Änderungen vorbehalten. Geschäftsbereich Dimplex Subject to alterations and errors. Am Goldenen Feld 18 Sous réserve d’erreurs et modifications. D-95326 Kulmbach +49 (0) 9221 709 565 www.dimplex.de...
