Schritt 5

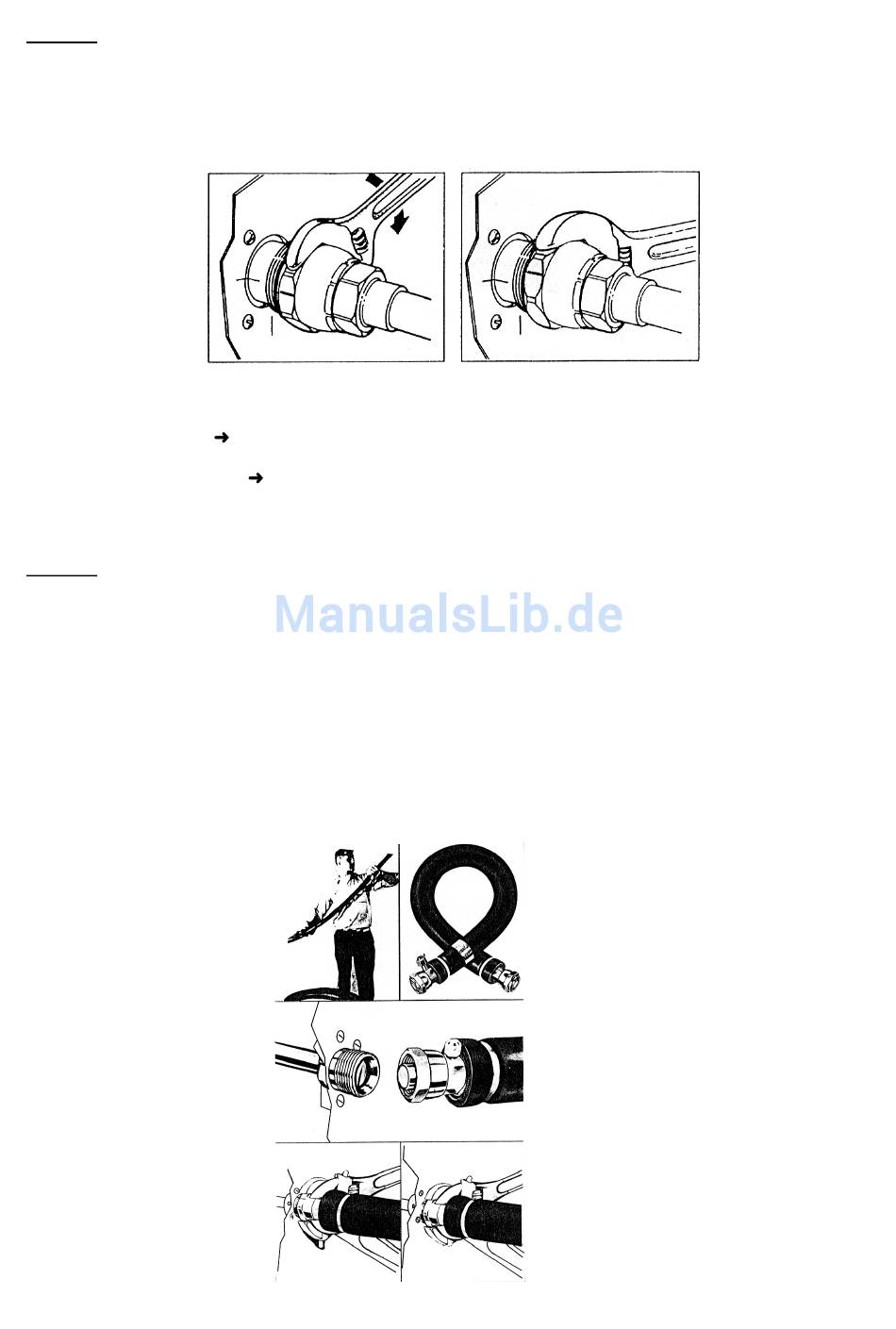

Verwenden Sie jetzt Maulschlüssel und erzeugen Sie eine feste Verbindung (für die Dichtheit des Kältekreises
zwingend erforderlich) zwischen den Kupplungshälften.
Verbindung gegen unbeabsichtigtes Lösen durch Rütteln zu sichern.
Nachfolgend sind die empfohlenen Drehmomente für die Kälteleitungskupplungen angegeben (Kupplungs-
hälften unbedingt gegen Verdrehen sichern!).
Drehmomente
Splitleitungen mit Kältemittelkupplungen von 5/8"-UNF-Gewinde (Schlüsselwerte SW 19 und
SW 21)
Splitleitungen mit Kältemittelkupplungen von 1 1/16"-UNF-Gewinde (Schlüsselwerte SW 27
und SW 34)
(Diese Drehmomente können nur gefahrlos übertragen werden, wenn die
jeweils andere Kupplungshälfte mit dem Maulschlüssel fixiert bleibt!)
Schritt 6
Mit Hilfe des den Splitleitungen beiliegendem Lecksuchsprays sind alle erzeugten kältetechnischen Verbin-
dungsstellen auf Dichtheit zu prüfen !
Weichschaumisolierung (siehe Lieferumfang) am Raumteil jeweils über ein Kupplungspaar wickeln und befes-
tigen (hierzu auch das beiliegende Isolationsklebeband, wenn erforderlich auch zusätzliche Kabelbinder ver-
wenden). Die Isolierung ist wichtig, da während des Betriebes (Kühlfunktion) der Taupunkt unterschritten wird
und Tauwasser entstehen kann.
Empfehlenswert, besonders bei längeren Splitleitungen, ist die Verbindung der isolierten Gas- und Drucklei-
tung mit Isolations- oder Gewebeklebeband (verringert oder verhindert funktionsbedingte Schwingungen der
Splitleitungen und schützt die Isolation vor UV-Strahlung).
Anschluss der zusätzlichen Kondensatleitung (falls erforderlich).
Nachfolgend ein Beispiel zum Verlegen der Kältemittelleitung in 3 Schritten.
1.
2.
3.
15 – 20 Nm.
47 – 54 Nm.
Abschließend Schraubensicherung anbringen, um die
