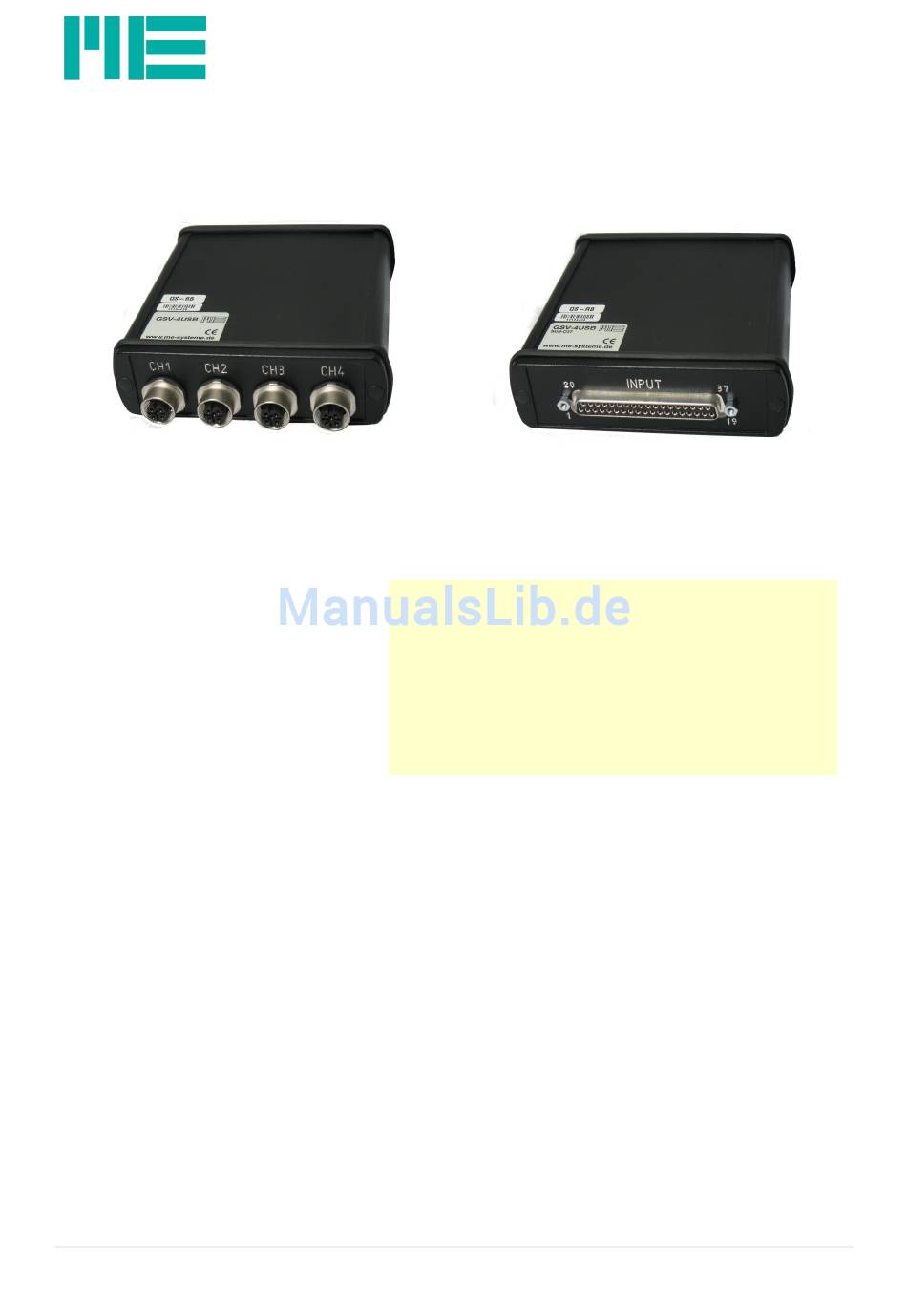

DMS Messverstärker GSV-4USB
GSV-4USB M12
Frontansicht Sensoranschluss
Beschreibung
Dieser 4-Kanal Messverstärker für Sensoren mit Dehnungsmessstreifen ist mit einer USB
Schnittstelle ausgestattet. Die Spannungsversorgung erfolgt über den USB Port auf der
Rückseite des Messverstärkers. Der Messverstärker ist mit SUB-D37 Anschluss bzw. mit 4x
M12 Anschlussbuchsen lieferbar. Der Messverstärker verfügt über acht digitale Ein- und
Ausgänge.
An der rückseitigen SubD25 Buchse können DMS-Voll- DMS-Halbbrücken 120 Ohm bis 1
kOhm sowie PT1000 Temperaturfühler und 1000 Ohm Einzelgitter oder Spannungen 0...5V
angeschlossen werden.
Die frontseitige M12 Buchse ist per default konfiguriert für DMS Vollbrücken und für
Spannungseingang 0...5V und 0...10V.
ME-Meßsysteme GmbH
Neuendorfstr. 18a
4
16761 Hennigsdorf
4-Kanäle
•
Versorgung über USB Port
•
Eingänge für DMS / 0 – 10 V / PT1000
•
Messbereiche 2 mV/V / 10 mV/V
•
DMS Viertel- / Halb- Vollbrücken
•
8 digitale Ein-/ Ausgänge
•
Datenrate 0 Hz – 500 Hz
•
Tel.: +49 3302 89824 60
Fax: +49 3302 89824 69
GSV-4USB SUB-D37
Frontansicht Sensoranschluss
Mail: info@me-systeme.de
Web: www.me-systeme.de
