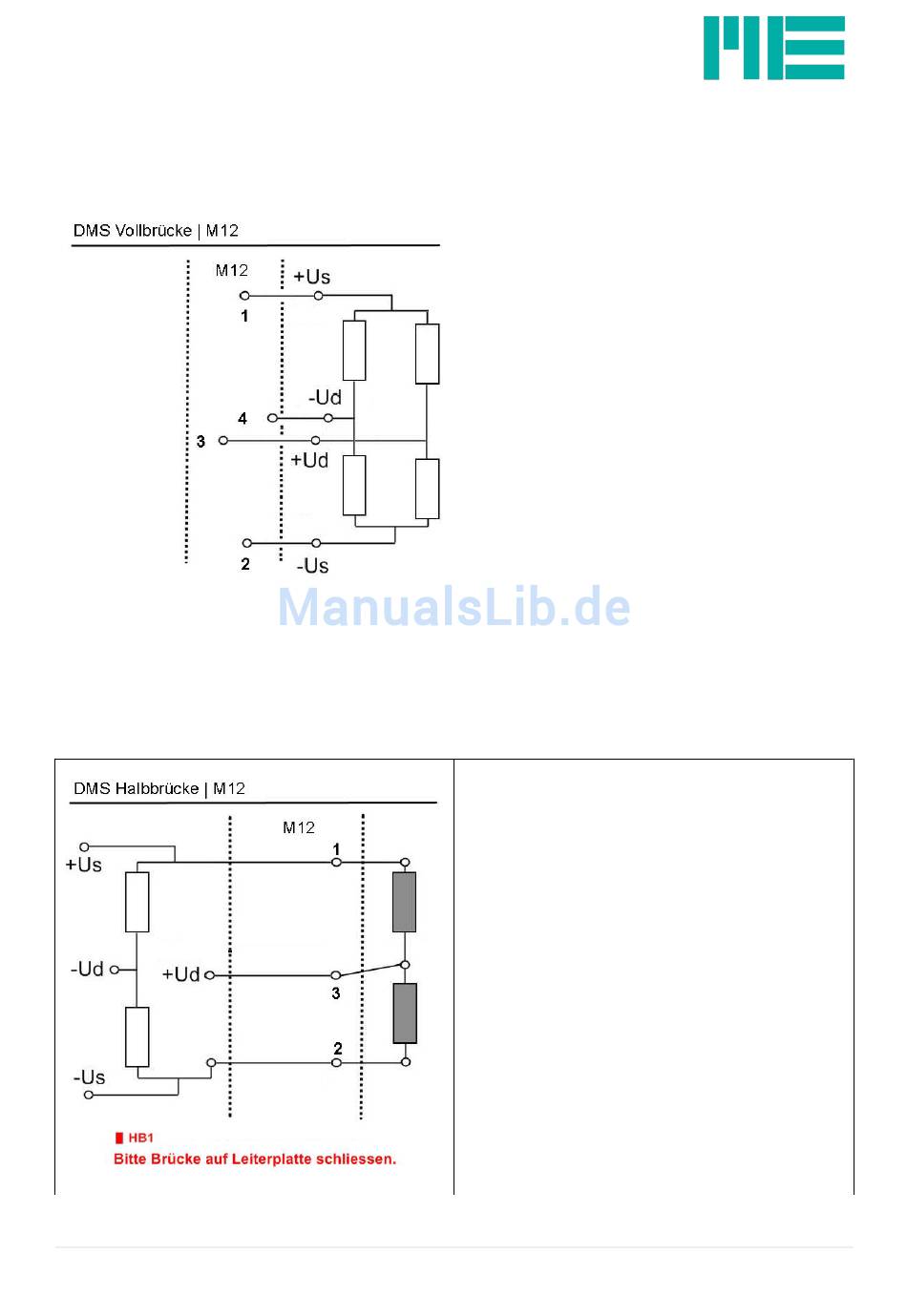

Anschluss Vollbrücke bei M12-Variante
Die folgende Grafik zeigt den Anschluss einer Vollbrücke bei der M12-Variante.
Anschluss Halbbrücke bei M12-Variante
Die folgende Grafik zeigt den Anschluss einer Halbbrücke bei der M12-Variante.
Je nach Anwendungsfall, ist die Brückenergänzung anzupassen.
ME-Meßsysteme GmbH
Neuendorfstr. 18a
16761 Hennigsdorf
Tel.: +49 3302 89824 60
Fax: +49 3302 89824 69
Bitte setzen Sie die Lötbrücken:
HB1 bei Verwendung von Kanal 1
•
mit einer Halbbrücke.
HB2 bei Verwendung von Kanal 2
•
mit einer Halbbrücke.
HB3 bei Verwendung von Kanal 3
•
mit einer Halbbrücke.
HB4 bei Verwendung von Kanal 4
•
mit einer Halbbrücke.
Lötbrücken: Abbildung 3: Lötbrücken für die
Konfiguration der Brückenergänzung
siehe Seite 12
