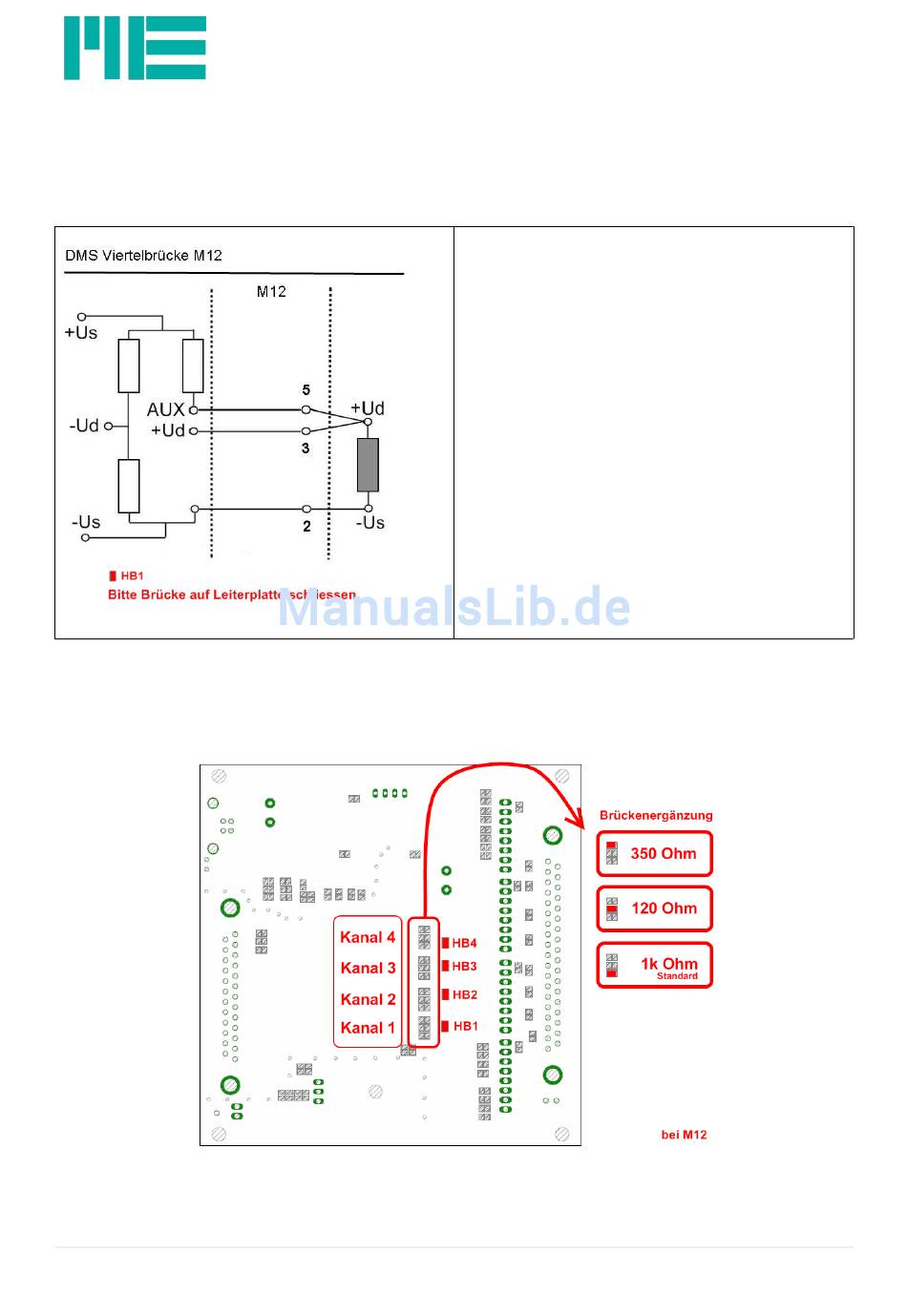

Anschluss Viertelbrücke und PT1000 bei M12-Variante
Die folgende Grafik zeigt den Anschluss einer Viertelbrücke und eines PT1000
Temperaturfühlers bei der M12-Variante. Je nach Anwendungsfall, ist die
Brückenergänzung anzupassen.
Anpassung der Brückenergänzung bei M12-Variante
Die Brückenergänzung kann für jeden Kanal einzeln angepasst werden, hierzu ist das Gerät
zu öffnen und nach der folgenden Abbildung die gewünschte Lötbrücke zu ergänzen. Für
PT1000 Fühler wird der Ergänzungswiderstand 1kOhm gewählt.
Abbildung 3: Lötbrücken für die Konfiguration der
Brückenergänzung
ME-Meßsysteme GmbH
Neuendorfstr. 18a
12
16761 Hennigsdorf
Tel.: +49 3302 89824 60
Fax: +49 3302 89824 69
Bitte setzen Sie die Lötbrücken:
HB1 bei Verwendung von Kanal 1
•
mit einer Viertelbrücke.
HB2 bei Verwendung von Kanal 2
•
mit einer Viertelbrücke.
HB3 bei Verwendung von Kanal 3
•
mit einer Viertelbrücke.
HB4 bei Verwendung von Kanal 4
•
mit einer Viertelbrücke.
Lötbrücken: Abbildung 3: Lötbrücken für die
Konfiguration der Brückenergänzung
siehe Seite 12
Mail: info@me-systeme.de
Web: www.me-systeme.de
