Handbuch Public Spot
5 Tutorials zur Einrichtung und Verwendung des Public Spots
5
Beachten Sie, dass die betreffenden Datenpakete den Switch dann lediglich über die Ports des Gäste-Netzes
wieder verlassen können!

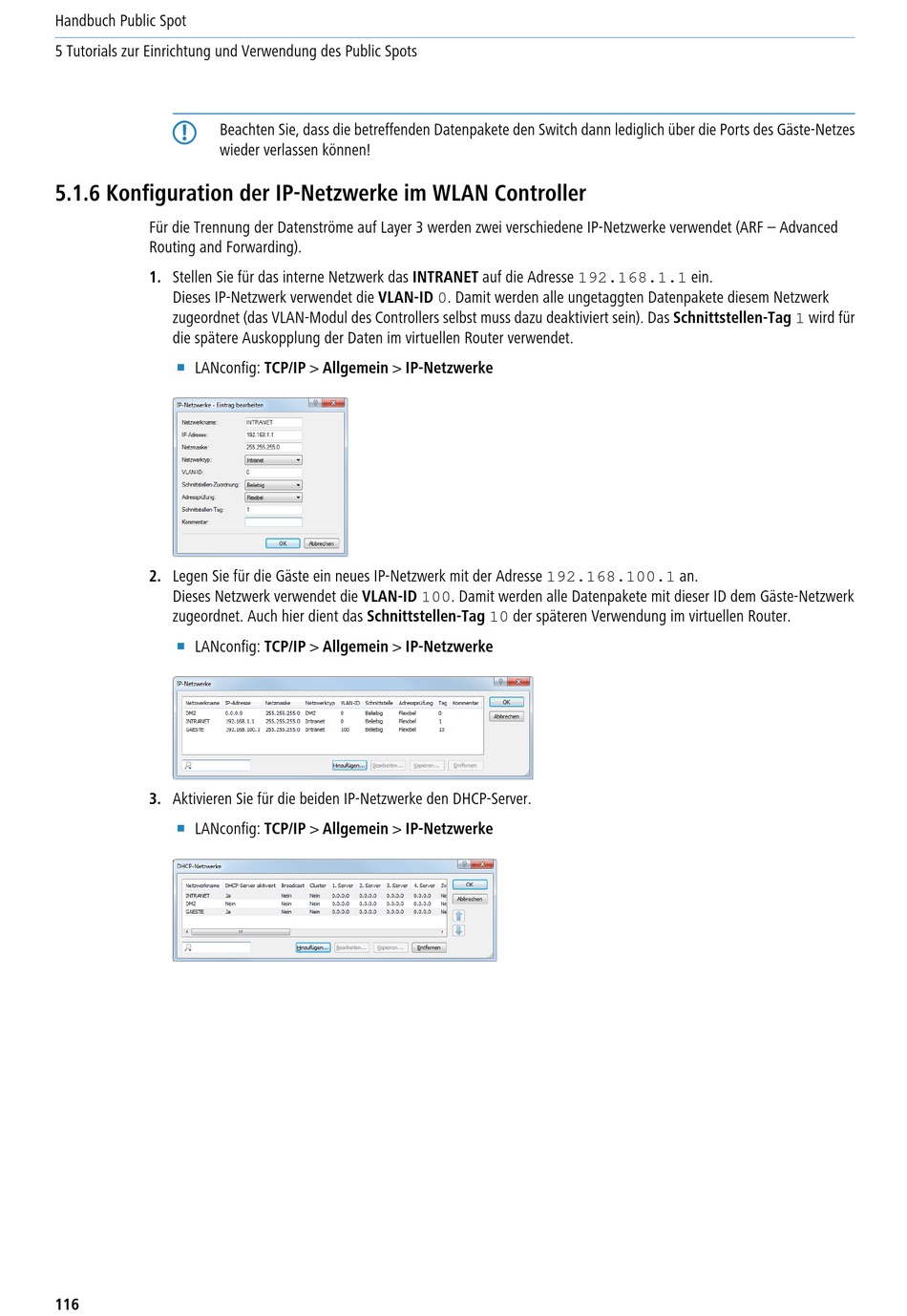

5.1.6 Konfiguration der IP-Netzwerke im WLAN Controller
Für die Trennung der Datenströme auf Layer 3 werden zwei verschiedene IP-Netzwerke verwendet (ARF – Advanced
Routing and Forwarding).
1. Stellen Sie für das interne Netzwerk das INTRANET auf die Adresse 192.168.1.1 ein.
Dieses IP-Netzwerk verwendet die VLAN-ID 0. Damit werden alle ungetaggten Datenpakete diesem Netzwerk
zugeordnet (das VLAN-Modul des Controllers selbst muss dazu deaktiviert sein). Das Schnittstellen-Tag 1 wird für
die spätere Auskopplung der Daten im virtuellen Router verwendet.
1
LANconfig: TCP/IP > Allgemein > IP-Netzwerke
2. Legen Sie für die Gäste ein neues IP-Netzwerk mit der Adresse 192.168.100.1 an.
Dieses Netzwerk verwendet die VLAN-ID 100. Damit werden alle Datenpakete mit dieser ID dem Gäste-Netzwerk
zugeordnet. Auch hier dient das Schnittstellen-Tag 10 der späteren Verwendung im virtuellen Router.
1
LANconfig: TCP/IP > Allgemein > IP-Netzwerke
3. Aktivieren Sie für die beiden IP-Netzwerke den DHCP-Server.
1
LANconfig: TCP/IP > Allgemein > IP-Netzwerke
116
