42
Ausdruck der Ergebnisse eines mit 226 Hz erstellten Tympanogramms
Hinweis •
Druckformate

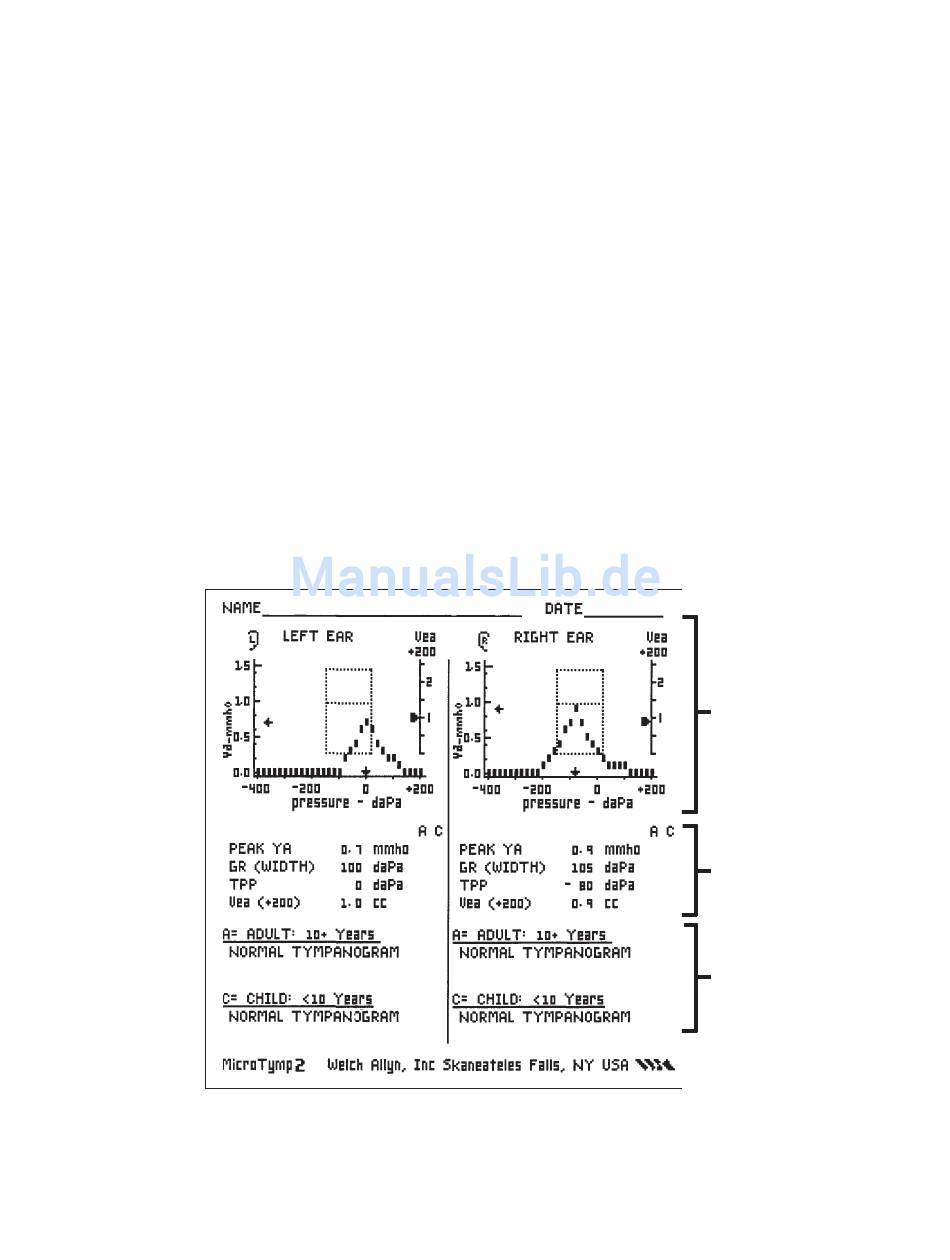

Die nachstehende Abbildung zeigt einen vollständigen Ausdruck einer Tympanometrie-
Messung. Der Ausdruck besteht aus drei Abschnitten: Tympanogramm, Daten und
Texthinweise. Es folgt eine detaillierte Beschreibung der in den einzelnen Abschnitten
enthaltenen Informationen. Hinweise zur Änderung des Druckformats sind auf
finden.
Tympanogramm
Das Tympanogramm besteht aus einer Grafik, die die Admittanz des Ohrs als Funktion
des Luftdrucks darstellt.
Werkseitig ist die Drucker-Ladestation so voreingestellt, dass ein
vollständiger Ausdruck des Tympanogramms erstellt wird (siehe
untenstehende Abbildung), und dass der Druck im manuellen Modus
erfolgt. Hinweise dazu, wie das Druckformat geändert werden oder wie der
Druck im automatischen Modus erfolgen kann, sind auf
•
Wenn an nur einem Ohr eine Messung vorgenommen wurde, sollte der
Speicherinhalt für das andere Ohr gelöscht werden (siehe
die aktuellen Daten nicht mit denen des vorherigen Patienten kombiniert
werden.
•
Wenn Daten an nur einem Speicherort gespeichert sind, wird nur ein
Ergebnis ausgedruckt.
•
Die bedruckten Stellen des Ausdrucks nicht mit Klebestreifen überkleben,
da die überklebten Stellen verbleichen.
Welch Allyn Tragbares Tympanometer MicroTymp3
Seite 45
Seite
Tympanogramm
Daten
Texthinweise
zu finden.
21), so dass
Seite 45
zu
