3. Markieren das Symbol „Erweitern" mit Hilfe der Navigationstasten und
bestätigen Sie Ihre Auswahl durch Drücken von
unterbricht die Messung und schaltet um auf den Bildschirm zur Einstellung
des Laserstrahls. Die aktuelle Position des Laserstrahls wird automatisch auf-
gezeichnet und als Ausgangspunkt der Messbereichserweiterung verwendet.

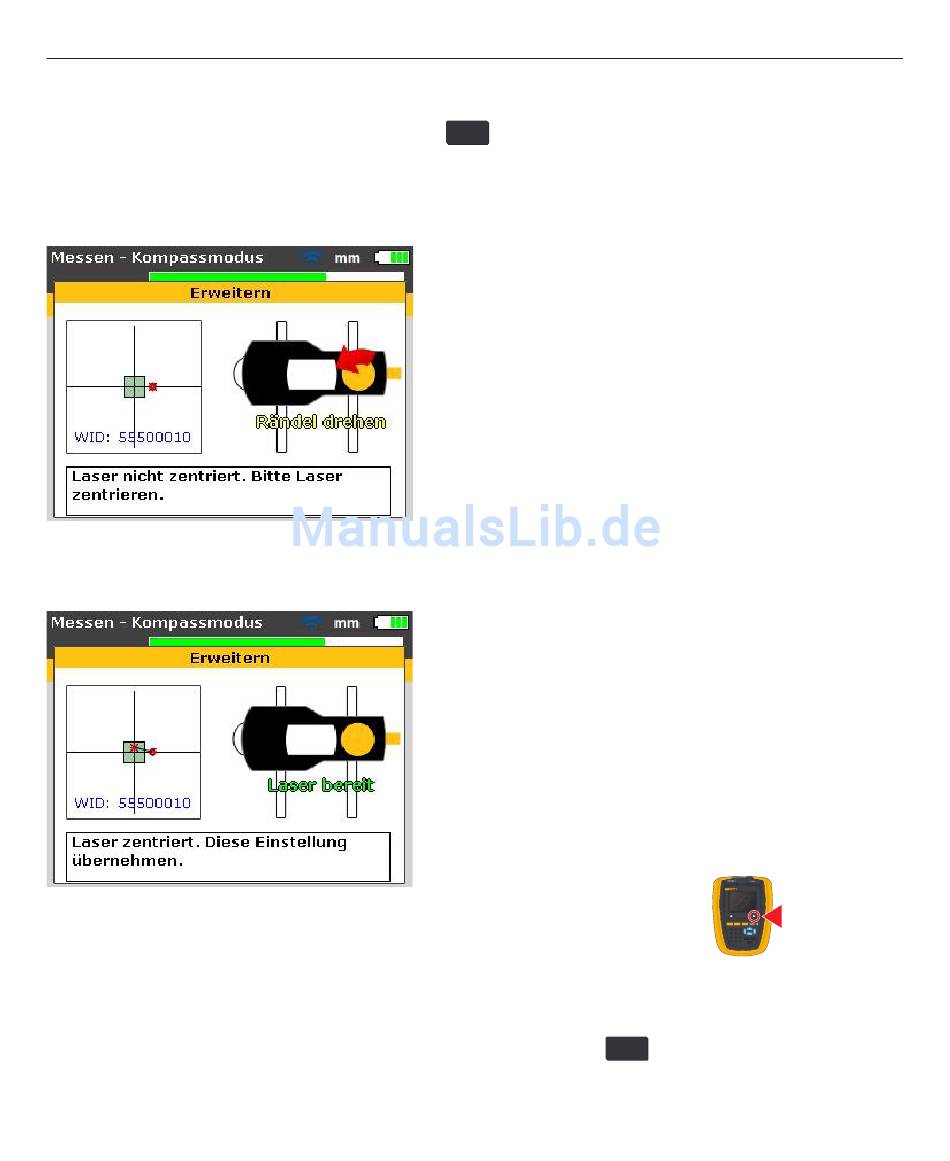

4. Justieren Sie den Laserstrahl erneut mit Hilfe des gelben Rändels und der
metallischen Einstellschraube in das Zielquadrat.
5. Sobald der Laserstrahl die Mitte erreicht, schaltet die rechte LED des
Produkts um auf blau. Die eingestellte Position des Laserstrahls wird
automatisch aufgezeichnet und als Endpunkt der erneuten Justierung
verwendet.
6. Setzen Sie die Messung wie zuvor fort. Drehen Sie die Wellen und nehmen
Sie die Messungen an den verfügbaren Punkten durch Drücken von
auf.
Das Programm berücksichtigt bei den weiteren Berechnungen zur Ausrichtung
die Verschiebung des Laserstrahls.
