- Seite 1 8508A Reference Multimeter Einleitungshandbuch September 2004 Rev. 2, 4/12 (German) © 2004-2012 Fluke Corporation, All rights reserved. Specifications are subject to change without notice. All product names are trademark of their respective companies.
- Seite 2 Der Erwerber hat nur dann das Recht, aus der Garantie abgeleitete Unterstützungsleistungen in Anspruch zu nehmen, wenn er das Produkt bei einer von Fluke autorisierten Vertriebsstelle gekauft oder den jeweils geltenden internationalen Preis gezahlt hat. Fluke behält sich das Recht vor, dem Erwerber Einfuhrgebühren für Ersatzteile in Rechnung zu stellen, wenn dieser das Produkt in einem anderen Land zur Reparatur...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Titel Seite Einführung ..................... 1 Kontaktaufnahme mit Fluke Calibration..........2 Auspacken und Überprüfen ..............2 Netzspannung und Netzsicherung ............2 Sicherheitsbestimmungen und deren Symbole ........3 Allgemeine Sicherheit ................3 Symbole ....................5 Schutzklasse I ..................6 Schutzerde .................... 6 Kein Betrieb mit abgenommenen Gehäuseteilen ........ - Seite 4 8508A Einleitungshandbuch Messungen durchführen ................ 14 Gebrauch der Messfunktionen .............. 14 Wechselspannung (AC Voltage) ............15 Widerstand .................... 16 Widerstandsmessung mit Hochspannung (High Voltage Ohms) ..16 Wahrer Widerstand (True Ohms) ............17 Widerstandsmessung ................18 Zweidrahtmessung ................18 Vierdrahtmessung ................. 18 Gleichstrom (DCI) ..................
- Seite 5 Rückseite - Lage von: Netzanschluss, Netzschalter und Netzsicherung. . 3 Frontplatte ....................8 Eingänge vorne und rückseitig ..............9 Beispiel einer Darstellung auf der Hauptanzeige ........9 Rückseitenansicht des 8508A ..............12 Einfache Schaltung ohne Schirmung ............15 Zweidrahtwiderstandsmessung ..............18 Vierdrahtwiderstandsmessung ..............18...
- Seite 6 8508A Einleitungshandbuch...
-
Seite 7: Einführung

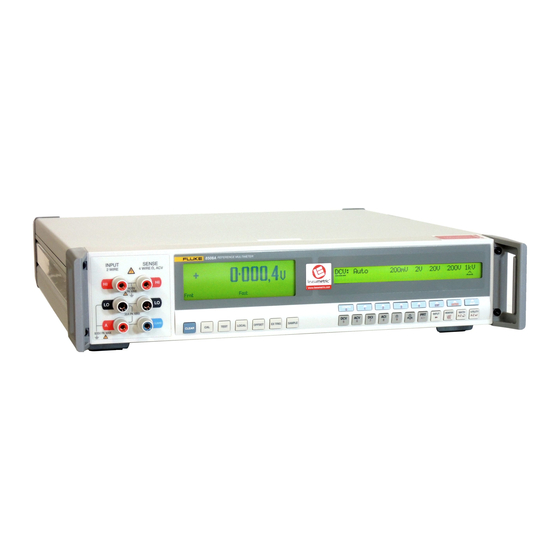

8508A Reference Multimeter Einführung Das FLUKE 8508A Reference Multimeter (im Weiteren als Multimeter bezeichnet) ist für Messaufgaben mit den höchsten Ansprüchen entwickelt worden und stellt somit beste Genauigkeit sowohl in Einzel- als auch in Systemanwendungen zur Verfügung. Dieses Einleitungshandbuch gibt einen Überblick über die Kapitel 1, 2, 3 und 5 des Benutzerhandbuchs und enthält alle notwendigen Informationen für die... -
Seite 8: Kontaktaufnahme Mit Fluke Calibration
Beschädigung. Sollte das Gerät beschädigt sein, so unterrichten Sie den Liefer- anten und den Verkäufer sofort. Bei Bestellung des Modells 8508A/01 prüfen Sie bitte, ob die sechs Anschlüsse auf der Rückseite für den Signalanschluss vorhanden sind. Neben dem Multimeter sollen folgende Teile geliefert worden sein. -
Seite 9: Sicherheitsbestimmungen Und Deren Symbole
Reference Multimeter Sicherheitsbestimmungen und deren Symbole LINE VOLTAGE LINE VOLTAGE FUSE 5 x 20mm IEC127 SELECTION 100V - 120V T1.25AH 250V 200V - 240V T1.25AH 250V POWER INPUT 80 VA MAX. 50 - 60 Hz adj019f.eps Abbildung 1. Rückseite - Lage von: Netzanschluss, Netzschalter und Netzsicherung. Sicherheitsbestimmungen und deren Symbole Dieser Abschnitt behandelt die Sicherheitsbestimmungen und beschreibt Symbole, die Sie im Handbuch bzw. - Seite 10 8508A Einleitungshandbuch XW Sicherheitsseite Achtung: Bevor Sie das Gerät in Betrieb nehmen, lesen Sie die folgenden Punkte, um einen elek-trischen Schlag, Verletzungen oder den Tod zu vermeiden: • Benutzen Sie das Multimeter nur in der beschriebenen Art, da sonst die eingebauten Sicher-heitsvorkehrungen beeinträchtigt sein können.
-
Seite 11: Symbole
Messung). Gleichstrom (DC – Direct Current). Sicherung Dieses Produkt nicht mit dem Hausmüll Wechselspannung/Gleichspannung oder entsorgen. Recycling-Informationen sind auf der bzw. Wechselstrom/Gleichstrom (AC Website von Fluke zu finden. oder DC) < Recycle. Digitales Signal zeigt mögliche gefährliche Spannung Schutzisoliert. -
Seite 12: Schutzklasse I
8508A Einleitungshandbuch Schutzklasse I Schutzerde Das Multimeter MUSS mit Schutzerdung über das Netzkabel betrieben werden. Der Schutzerdekontakt wird vor der Verbindung mit Phase bzw.N-Leiter herge- stellt, wenn der Stecker auf der Rückseite in das Gerät eingeführt wird. XW Warnung Um mögliche Schläge, Verletzungen oder den Tod zu vermeiden: •... -
Seite 13: Trennen Des Netzanschlusses Und Der Stromversorgung
Reference Multimeter Sicherheitsbestimmungen und deren Symbole WVorsicht Um eventuelle Schäden am Multimeter zu vermeiden, berücksichtigen Sie direkte Sonneneinstrahlung, Heizlüfter und andere Wärmequellen, wenn Sie die Umgebungstemperatur bewerten. Bevor Sie das Multimeter einschalten, stellen Sie sicher, dass der Spannungs-wähler auf der Rückseite auf dem richtigen Wert steht und die richtigen Sicherungen eingebaut sind. -
Seite 14: Wartung Und Reparatur
Multimeters, wenn Sie nicht ganz sicher sind, dass keine gefährliche Spannung anliegt. Das 8508A Multimeter hat nur Anschlussklemmen an der Frontplatte, das 8508A/01 auf Vorder- und Rückseite (Bild 3). Wählen Sie entweder FRONT, REAR oder SCAN über das oder über die IEEE-488- Eingangsmenü... -
Seite 15: Die Frontplattenanzeigen
Reference Multimeter Die Frontplattenanzeigen adj013f.eps adj014f.eps Abbildung 3. Eingänge vorne und rückseitig Auf der linken Seite der Frontplatte sind drei Paare von Bananensteckerbuchsen angebracht, ggf. als Option auch rechts auf der Rückseite. Zuordnungen: INPUT SENSE 4 WIRE Ω, ACV 2-Draht Spannung High Spannung High (4- Draht, nur vorne) -
Seite 16: Tasten Der Frontplatte
8508A Einleitungshandbuch Tasten der Frontplatte Es gibt vier Tastenarten auf der Frontplatte dNFARVP • Die Messfunktionstasten: : cTIMmUC • Die Modustasten LOES • Befehlstasten, die eine Aktion sofort ausführen: • Die „Softkeys“ zeigen auf einen Menübegriff und geben Betriebsart bzw. -
Seite 17: Hauptfunktionsartentasten
Reference Multimeter Tasten der Frontplatte Hauptfunktionsartentasten adj016f.eps Jede Messfunktion hat ein (Konfiguration) Menü, von dem aus Sie die CONFIG funktionsabhängigen Einstellungen, wie Auflösung oder Filtereinstellung, wählen können. Nach der Einstellung merkt sich das Multimeter diese bis Sie sie ändern oder bis der Strom abgeschaltet wird. -
Seite 18: Rückseite
IEC127 MADE IN UK CERTIFIED TO CAN/CSA STD. C22.2 No.61010.1-04 AUX EARTH (GROUND) adj018f.eps Abbildung 5. Rückseitenansicht des 8508A Labels (Beschriftungen) Sie finden Aufkleber für die Identifizierung des Geräts und den Status der Formänderungen (modifications). Sicherungen W Netzsicherung:Diese ist in dem Sicherungshalter, der Bestandteil der Baugruppe Netzanschluss und Spannungswähler ist, enthalten. -
Seite 19: Rückwärtige Anschlüsse Und Steckerzuordnungen
Reference Multimeter EINSCHALTZUSTAND Rückwärtige Anschlüsse und Steckerzuordnungen: XW Warnung Dieses Gerät kann einen tödlichen elektrischen Schlag bewirken. Um einen Schlag, Verletzung oder Tod zu vermeiden, berühren Sie nie eine Leitung oder irgendeinen Anschluss, wenn Sie nicht absolut sicher sind, dass er spannungsfrei ist. Rückseitige Anschlüsse Einzelheiten zu den rückseitigen Eingangsklemmen sehen Sie in Abbildung 5. -
Seite 20: Messungen Durchführen
Messfunktionen gehören. Diese Menüs ermöglichen den Zugang zu den verschiedenen Funktionen, Bereichen und Merkmalen des Multimeters. Sie geben auch einen schnellen Überblick über die Funktionen. Um den richtigen Gebrauch der Menüs und der Messfunktionen zu ermöglichen, lesen Sie im Benutzerhandbuch des 8508A nach. -
Seite 21: Gleichspannung
Reference Multimeter Gebrauch der Messfunktionen Gleichspannung CONFIG ON/OFF ON/OFF TOGGLE TOGGLE adj054f.eps Gleichspannung: Menü-Baum Für die Mehrzahl der Anwendungen wird die einfache Verbindung ohne externen Schirm richtig sein. Siehe Abbildung 6. Der Nachteil dieser einfachen Schaltung ist die Möglichkeit einer Schleifenbildung. Wenn ein magnetisches Wechselstreufeld (z.B. -
Seite 22: Widerstand
8508A Einleitungshandbuch Widerstand CONFIG ON/OFF TOGGLE TOGGLE TOGGLE adj076f.eps Widerstand: Menü-Baum Widerstandsmessung mit Hochspannung (High Voltage Ohms) Diese Messfunktion erlaubt sowohl die Zwei- als auch die Vierdrahtwiderstandsmessung in dekadischer Stufung zwischen 20 MΩ und . Sie wird mit Hilfe von Hochspannung aus einer Stromquelle mit 20 GΩ... -
Seite 23: Wahrer Widerstand (True Ohms)
Reference Multimeter Gebrauch der Messfunktionen XW Warnung GEFAHR EINES TÖDLICHEN STROMSCHLAGS ! Um einen tödlichen Stromschlag zu vermeiden, SCHLIEßEN SIE KEINE KAPAZITÄT über 50nF an das Multimeter an. Die maximal auftretende Spannung über dem zu messenden Widerstand oder an den Multimeterklemmen bei der HiVΩ- Funktion ist 240 V. -
Seite 24: Widerstandsmessung
8508A Einleitungshandbuch adj086f.eps Ω Menü-Baum Widerstandsmessung Zweidrahtmessung Für viele Anwendungen ist die Zweidrahtmessung angebracht. Siehe Abbildung 7. Es wird jedoch der Widerstand der Zuleitungen mit angezeigt. INPUT HI INPUT HI INPUT LO INPUT LO GUARD adj091f.eps Abbildung 7. Zweidrahtwiderstandsmessung Vierdrahtmessung Mit der Vierdrahtmessung ist der Einfluss der Zuleitungen vernachlässigbar und... -
Seite 25: Gleichstrom (Dci)
Reference Multimeter Gebrauch der Messfunktionen Gleichstrom (DCI) adj098f.eps adj100f.eps Gleichstrom: Menü-Baum Gleichstrommessung Für die Strommessung bei DC gelten etwa die gleichen Vorgaben wie für die Gleichspannungsmessung. Lesen Sie im Benutzerhandbuch für weitere Infor- mationen nach. XW Warnung große STROMSTÄRKE Um Brandgefahr zu vermeiden, stellen Sie sicher, dass nur Leiter mit ausreichendem Querschnitt bei der Strommessung verwendet werden. -
Seite 26: Wechselstrom
8508A Einleitungshandbuch Wechselstrom adj115f.eps Menü-Baum Wechselstrom: Wechselstrommessung Legen Sie das Multimeter mit A und Lo Klemmen in den Stromkreis. Es gelten für die Strommessung ähnliche Anschlussbedingungen wie für die Spannungsmess- ung. XW Warnung große STROMSTÄRKE Um Brandgefahr zu vermeiden, stellen Sie sicher, dass nur Leiter mit ausreichendem Querschnitt bei der Strommessung verwendet werden. -
Seite 27: Multimetereingänge
Reference Multimeter Multimetereingänge Multimetereingänge -Taste und das zugehörige Menü bieten die Möglichkeit, die vorderen INPUT oder rückseitigen Eingangsbuchsen als Eingang für das Multimeter zu wählen. Die Menütaste SCAN erlaubt Zweikanalmessungen und Auswerteoptionen, die ein Ergebnis liefern. adj128f.eps Eingänge: Menü-Baum In jeder der drei SCAN-Betriebsarten werden die vorderen und rückseitigen Ein- gänge wechselnd zur Messung verwendet, um danach mathematisch ein ein- ziges Ergebnis zu erhalten. -
Seite 28: Mitschau Von Messwerten / Monitoring Modes
8508A Einleitungshandbuch XW Vorsicht Beim Betrieb dieses Geräts wird HOCHSPANNUNG Um Geräteschäden beim Betrieb der HiVΩ - Funktion zu vermeiden, stellen Sie sicher, dass alle angeschlossenen Bauteile / Baugruppen eine Spannungsfestigkeit von mindestens 240 V Gleichspannung aufweisen. Hinweis Scan der Temperaturmessung – In der PRT-Funktion ist Scan nicht möglich. -
Seite 29: Dienstprogramm
Reference Multimeter Dienstprogramm Dienstprogramm adj124.eps Utility: Menü-Baum Selbsttest Die Betriebsart Test liefert eine Reihe von internen Prüfverfahren, die vom Menü aus aufzurufen sind. adj125.eps Test: Menü-Baum Um die Disp- oder Tasten -Auswahl zu verlassen, drücken Sie die Taste TEST. -
Seite 30: Math
8508A Einleitungshandbuch Math adj127f.eps Math: Menü-Baum... -
Seite 31: Löschen
Reference Multimeter Löschen Menü hat sechs Soft-Menü-Tasten. MATH CONFIG Eingabe der Messwertzahl für den laufenden Mittelwert. Erlaubt die numerische Eingabe von . Der letzte Wert von wird angezeigt und das Tastenfeld wird aktiv. Drücken Sie für das Enter Speichern des Werts oder , um den alten Wert zu behalten und Quit Menü... - Seite 32 8508A Einleitungshandbuch...
