6. Öffnen Sie den seitlich am Gehäuse des Prismas angebrachten gelben
Verriegelungshebel und schieben Sie das Prisma auf die Haltestangen der
rechten Spannvorrichtung. Stellen Sie den Hebel zurück in die horizontale
Position, um das Prisma auf den Stangen zu fixieren (siehe Abbildung 7-3).
Sensor und Prisma sollten auf derselben Höhe und zugleich so tief wie möglich
montiert sein; gerade so hoch, dass der Laser über den Kupplungsflansch
strahlen kann. Zudem sollten sie ordnungsgemäß aufeinander ausgerichtet sein.
Nehmen Sie die letzten Anpassungen vor. Lösen Sie die Haltestangen bei Bedarf
ein wenig, drehen Sie sie ein Stück weit und ziehen Sie sie wieder an.

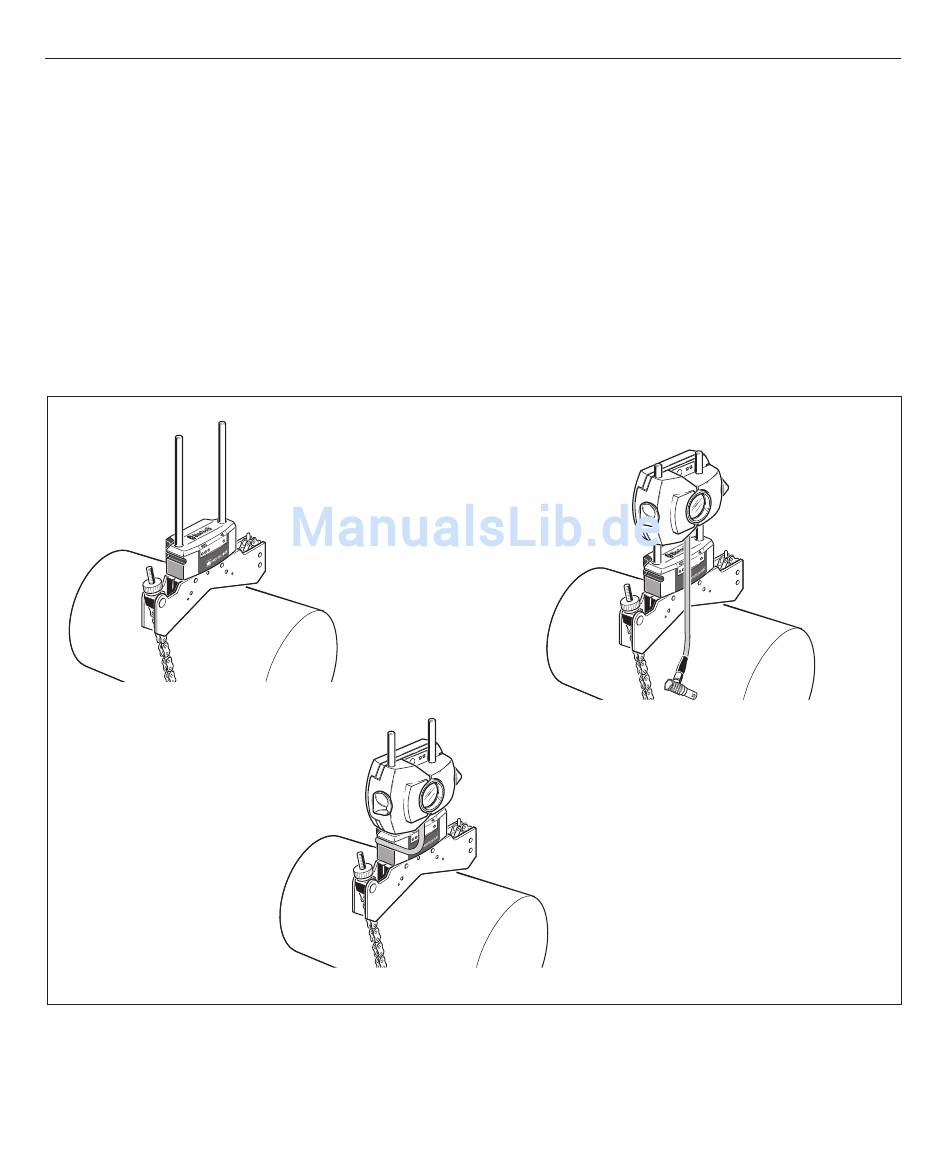

Abbildung 7-2. Funkmodul und Sensor montieren
Das Funkmodul wird
auf die Haltestangen
geschoben und anhand
von Reibung an Ort und
Stelle gehalten.
Ausrichten von Horizontalmaschinen
Funkmodul, Sensor und Prisma montieren
Befestigen Sie den Sensor
an den Haltestangen,
indem Sie die gelben
Feststellschrauben
festziehen
Der 90-Grad-Steckver-
binder des Sensorkabels
wird mit dem Funkmodul
verbunden
53
