Fluke 805 Bedienungshandbuch

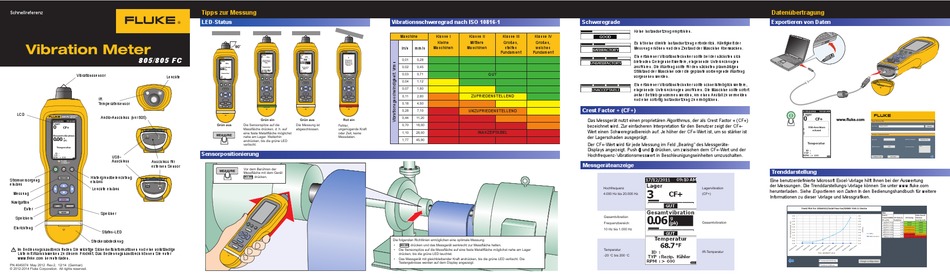

Schnellreferenz

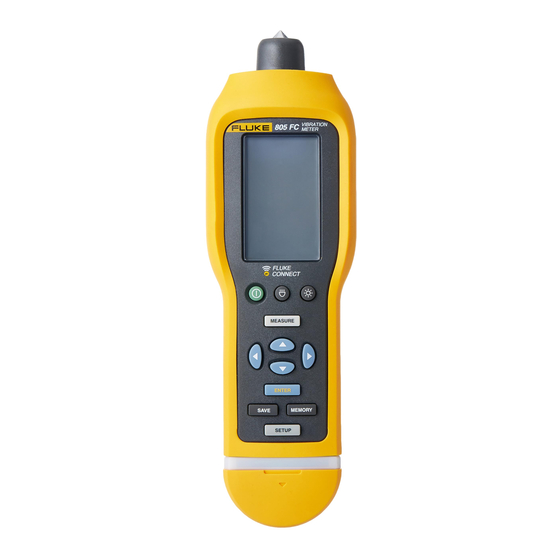

805/805 FC
Vibrationssensor
Leuchte
IR
Temperatursensor
LCD
Audio-Anschluss (nur 805)
USB-
Anschluss
Anschluss für
externen Sensor
Hintergrundbeleuchtung
Stromversorgung
ein/aus
ein/aus
Leuchte ein/aus
Messung
Navigation
Enter
Speicher
Speichern
Einrichtung
Status-LED
Steckerabdeckung
Im Bedienungshandbuch finden Sie wichtige Sicherheitsinformationen und eine vollständige

Liste mit Warnhinweisen zu diesem Produkt. Das Bedienungshandbuch können Sie unter
www.fluke.com herunterladen.
PN 4045074 May 2012 Rev.2, 12/14 (German)
© 2012-2014 Fluke Corporation. All rights reserved.
Tipps zur Messung
LED-Status
90˚
SAVE
Grün ein Grün aus Rot ein
Grün aus Die Sensorspitze auf die Die Messung ist Fehler,
Messfläche drücken, d. h. auf abgeschlossen. ungenügende Kraft
eine feste Metallfläche möglichst oder Zeit, keine
nahe am Lager. Weiterhin Messdaten.
andrücken, bis die grüne LED
verlischt.
Sensorpositionierung
Vor dem Berühren der
Messfläche mit dem Gerät
N drücken.
Vibrationsschweregrad nach ISO 10816-1
Maschine Klasse I Klasse II Klasse III Klasse IV
Kleine Mittlere Großes, Großes,
Maschinen Maschinen steifes weiches
in/s mm/s
Fundament Fundament
0,01 0,28
0,02 0,45
0,03 0,71 GUT
0,04 1,12
0,07 1,80
0,11 2,80 ZUFRIEDENSTELLEND
0,18 4,50
0,28 7,10 UNZUFRIEDENSTELLEND
0,44 11,20
0,70 18,00
INAKZEPTABEL
1,10 28,00
1,77 45,90
Die folgenden Richtlinien ermöglichen eine optimale Messung:
• N drücken und das Messgerät senkrecht zur Messfläche halten.
• Die Sensorspitze auf die Messfläche auf eine feste Metallfläche möglichst nahe am Lager
drücken, bis die grüne LED leuchtet.
• Das Messgerät mit gleichbleibender Kraft andrücken, bis die grüne LED verlischt. Die
Testergebnisse werden auf dem Display angezeigt.
Schweregrade
Keine Instandsetzung empfohlen.
Es ist keine direkte Instandsetzung erforderlich. Häufigkeit der
Messung erhöhen und den Zustand der Maschine überwachen.
Ein erfahrener Vibrationstechniker sollte bei der nächsten sich
bietenden Gelegenheit weitere, eingehende Untersuchungen
ausführen. Die Wartung sollte für den nächsten planmäßigen
Stillstand der Maschine oder die geplante vorbeugende Wartung
vorgesehen werden.
Ein erfahrener Vibrationstechniker sollte schnellstmöglich weitere,
eingehende Untersuchungen ausführen. Die Maschine sollte sofort
außer Betrieb genommen werden, um einen Ausfall zu vermeiden
und eine sofortig Instandsetzung zu ermöglichen.
Crest Factor + (CF+)
Das Messgerät nutzt einen proprietären Algorithmus, der als Crest Factor + (CF+)
bezeichnet wird. Zur einfacheren Interpretation für den Benutzer zeigt der CF+-
Wert einen Schweregradbereich auf. Je höher der CF+-Wert ist, um so stärker ist
der Lagerschaden ausgeprägt.
Der CF+-Wert wird für jede Messung im Feld „Bearing" des Messgeräte-
Displays angezeigt. Push 6 und 7 drücken, um zwischen dem CF+-Wert und der
Hochfrequenz-Vibrationsmesswert in Beschleunigungseinheiten umzuschalten.
Messgeräteanzeige
Hochfrequenz Lagervibration
4.000 Hz bis 20.000 Hz (CF+)
Gesamtvibration
Gesamtvibration
Frequenzbereich:
10 Hz bis 1.000 Hz
Temperatur
IR-Temperatur
-20 ◦ C bis 200 ◦ C
Datenübertragung
Exportieren von Daten
www.fluke.com
Trenddarstellung
Eine benutzerdefinierte Microsoft Excel-Vorlage hilft Ihnen bei der Auswertung
der Messungen. Die Trenddarstellungs-Vorlage können Sie unter www.fluke.com
herunterladen. Siehe Exportieren von Daten In den Bedienungshandbuch für weitere
Informationen zu dieser Vorlage und Messgrafiken.
