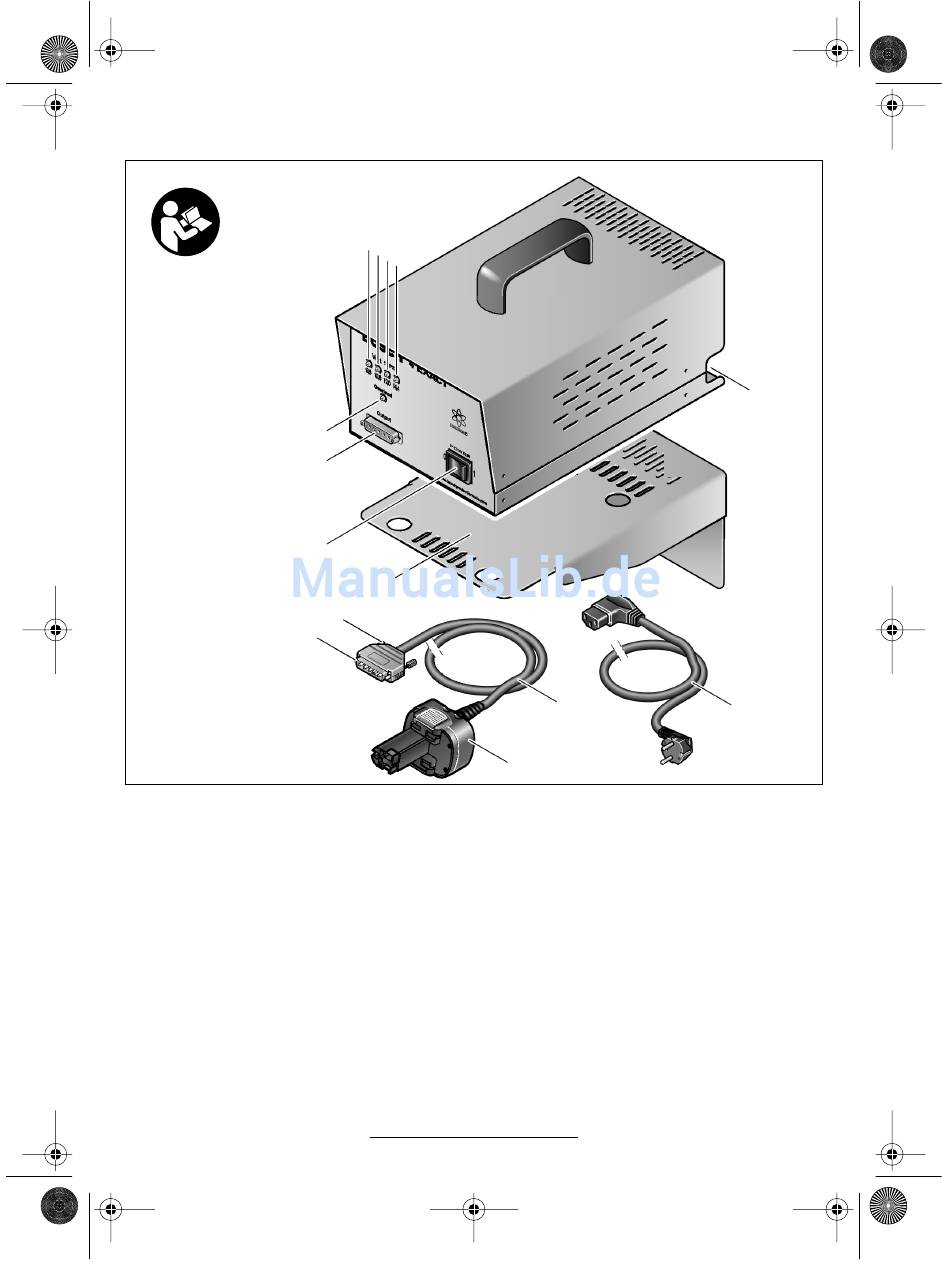

3 FUNKTIONSBESCHREIBUNG

9
1 LED-Anzeige für 9,6-V-Adapter
2 LED-Anzeige für 10,8-V-Adapter
3 LED-Anzeige für 12,0-V-Adapter
4 LED-Anzeige für 14,4-V-Adapter
5 Anschlussbuchse für das Netzkabel
6 Netzkabel (Kaltgerätezuleitung)
7 Spannungsadapter (Länge 5 m) für 9,6 V, 12,0 V
und 14,4 V
3 609 929 A13 • (05.05) T
1 2
3
4
14
13
12
11
10
10 Schrauben am Anschlussstecker D-Sub
11 Wandhalterung
12 Ein-Aus-Schalter
13 Anschlussbuchse für den Spannungsadapter
14 LED-Anzeige Störung (Überlast)
Abgebildetes oder beschriebenes Zubehör gehört teil-
weise nicht zum Lieferumfang.
Deutsch–4
7
8
8 Adaptergehäuse
9 Anschlussstecker D-Sub
