Utilisation conforme
L'appareil est exclusivement conçu pour l'alimentation
en courant, à la place de l'alimentation par accus, de
visseuses industrielles Bosch des séries Exact,
AngleExact et BT-Exact.
Fonctionnement et stockage
L'appareil est exclusivement conçu pour fonctionner
dans des locaux fermés. Vous pouvez monter dura-
blement l'appareil ou l'installer sur une surface plane
non inflammable. Pour un fonctionnement sans pro-
blème de l'appareil, la température ambiante admissi-
ble devrait se situer entre –5 °C et +40 °C (23 °F et
104 °F), l'humidité relative admissible de l'air se situant
entre 20 et 95 %, mais sans rosée.
Fixation murale
L'alimentation stabilisée dispose d'une poignée isolée
pour le transport et peut être fixée au mur.
Pour fixer l'appareil au mur, visser solidement la fixa-
tion murale 11 dans le mur. Tenir compte du poids de
l'appareil (voir Caractéristiques techniques).
3 609 929 A13 • (05.05) T
Caractéristiques techniques
Alimentation stabilisée
N° d'article 0 602 490 ...
Tension d'entrée
Courant d'entrée
Puissance d'entrée
Fréquence d'entrée
Tension de sortie
Courant de sortie
Plage de la température
de stockage
Plage de température
de service
Humidité relative de l'air
Adaptateur de tension
Poids suivant
EPTA-Procedure 01/2003
Classe de protection
Type de protection
du boîtier

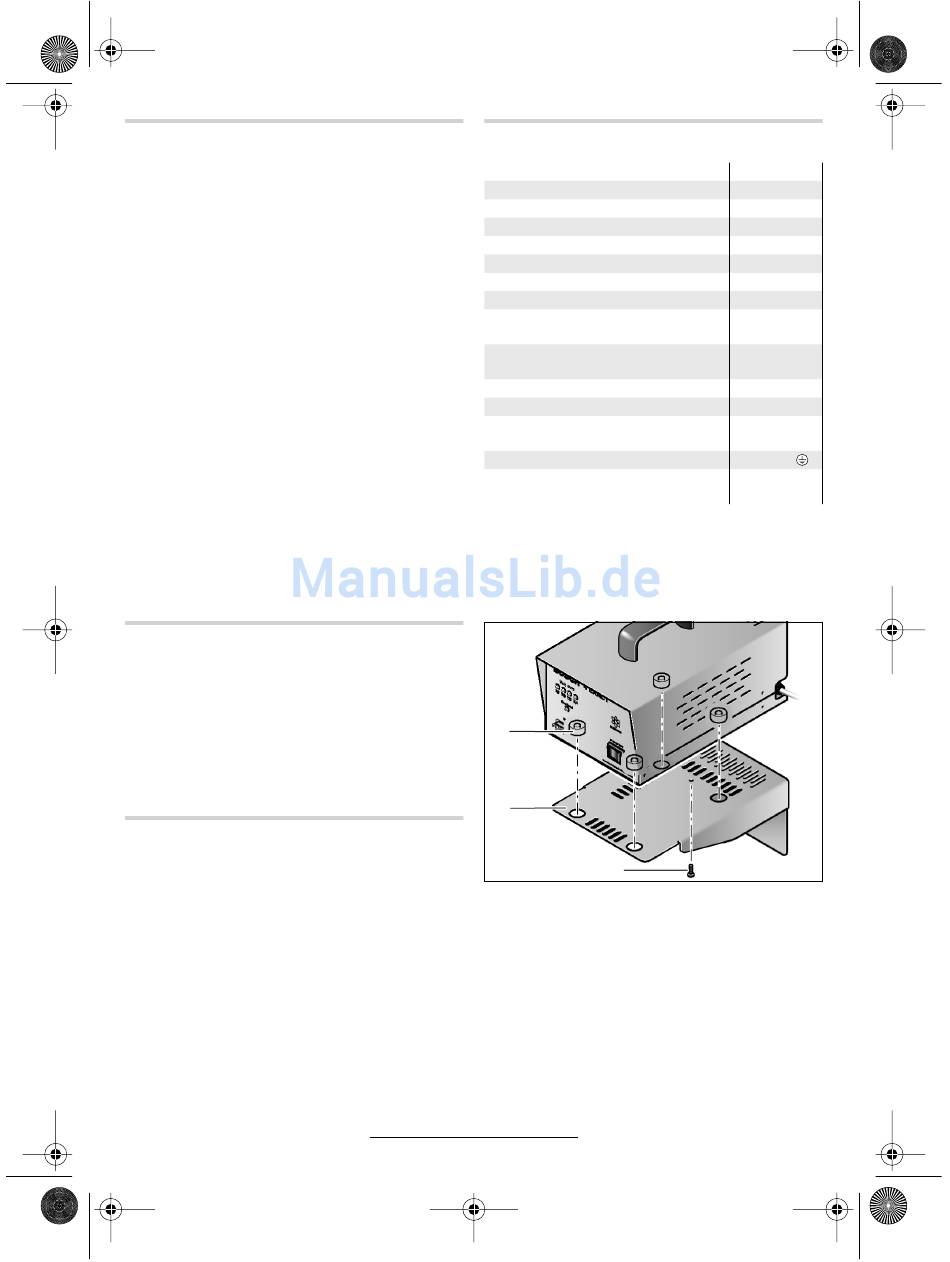

4 MONTAGE

15
11
Placer les quatre pieds 15 du 4Exact correctement
dans les encoches se trouvant dans la fixation murale.
A l'aide de la vis 16, bien visser le 4Exact sur la fixation
murale.
Lorsque vous fixez l'appareil au mur, veiller à ne
pas couvrir les ouïes de ventilation du 4Exact.
Français–5
4Exact
... 507
V
A
W
Hz 50/60
V 9,6 à 14,4
A nominal
°C –20 à +70
°F –4 à 158
°C –5 à +40
°F 23 à 104
% 20 à 95
V 9,6 à 14,4
kg
lbs
16
230
2,2
450
30
9,8
21,6
/I
IP 20
