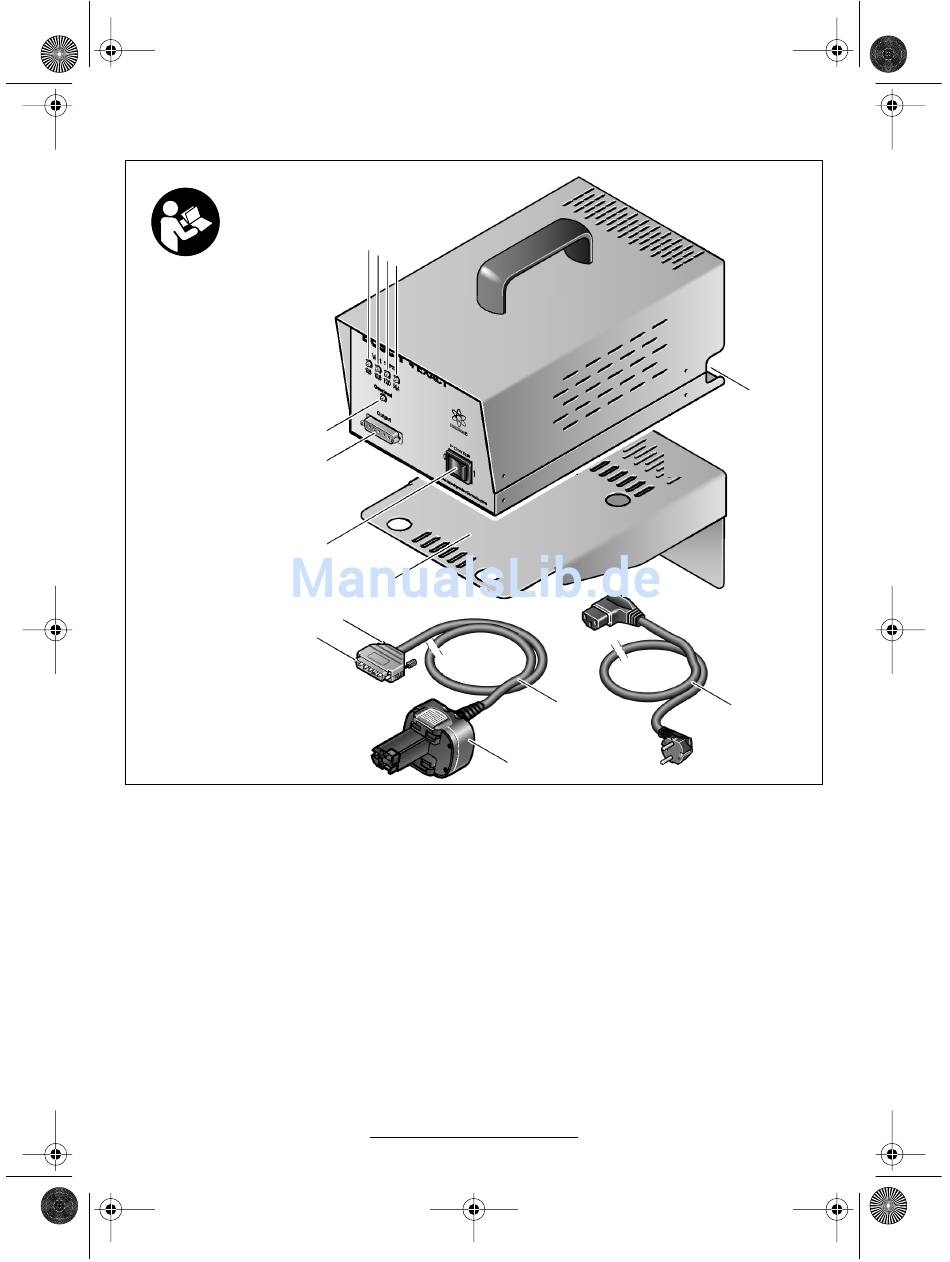

3 DESCRIPCIÓN DE FUNCIONAMIENTO
9
1 Indicador LED para el adaptador de 9,6 V
2 Indicador LED para el adaptador de 10,8 V
3 Indicador LED para el adaptador de 12,0 V
4 Indicador LED para el adaptador de 14,4 V
5 Conector hembra para cable de red
6 Cable de red (cable de alimentación del aparato)
7 Adaptador de tensión (longitud 5 m) para 9,6 V,
12,0 V y 14,4 V
3 609 929 A13 • (05.05) T
1 2
3
4
14
13
12
11
10
10 Tornillos de fijación del conector D-Sub
11 Soporte mural
12 Interruptor de conexión/desconexión
13 Conector hembra para el adaptador de tensión
14 Testigo LED de fallo (sobrecarga)
Los accesorios ilustrados o descritos pueden no
corresponder al material suministrado de serie con el
aparato.
Español–4
7
8
8 Carcasa de adaptación
9 Conector macho D-Sub
5
6
