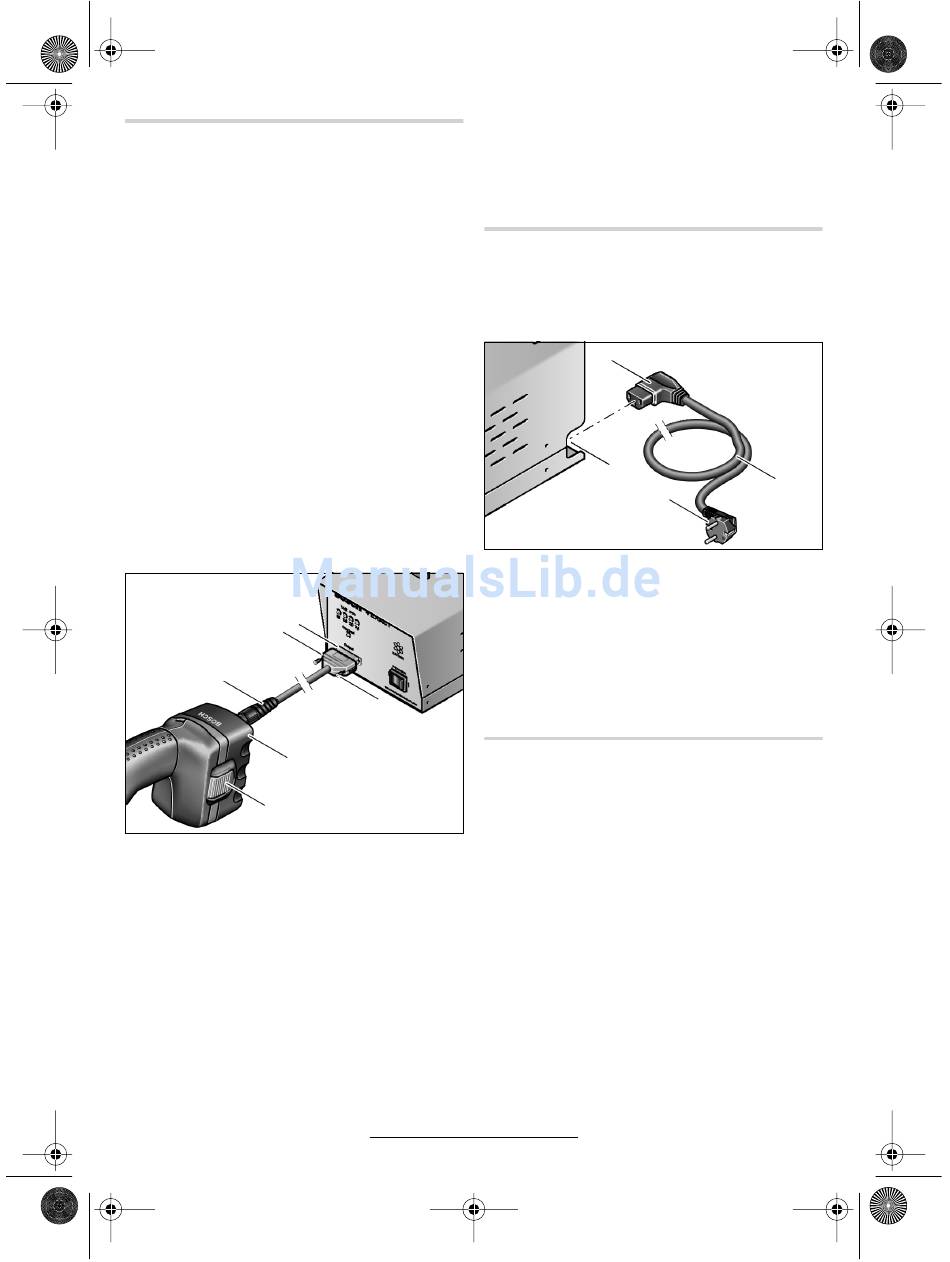

Menyambungkan obeng elektro

Tegangan pada pengubah arus penetap (petan-
da LED) harus cocok dengan tegangan dari
obeng elektro. Pengubah arus penetap ini hanya
cocok untuk penggunaan dengan obeng elektro pakai
aki untuk industri merek Bosch model Exact,
AngleExact dan BT-Exact dengan tegangan antara
9,6 V dan 14,4 V. Penggunaan dengan perkakas lain
bisa mengakibatkan kebakaran atau ledakan.
Pastikan tegangan dari obeng elektro pakai aki untuk
industri yang hendak Anda gunakan bersama dengan
pengubah arus penetap (lihat bab Keterangan tentang
cara berfungsi > Data teknis di dalam petunjuk-
petunjuk untuk penggunaan obeng elektro pakai aki
untuk industri). Sediakan satu adapter tegangan yang
cocok untuk obeng elektro Anda.
Satu adapter tegangan tidak dipasok bersama
dengan pengubah arus penetap 4Exact. Pada waktu
ini adapter tegangan untuk 9,6 V, 12,0 V dan 14,4 V
bisa dibeli di toko barang-barang listrik.
Adapter-adapter tegangan
tegangannya bisa dibedakan berdasarkan warna dari
rumahan steker D-Sub 9. Rumahan dari steker D-Sub
untuk 9,6 V berwarna biru muda, untuk 12 V berwarna
merah dan untuk 14,4 V berwarna hitam.
13
9
7
8
17
Perhatikanlah bahwa pengubah arus penetap dalam
penyetelan mati (lihat bab Penggunaan > Cara
penggunaan) atau kabel listrik 6 tidak tersambung
pada pengadaan enerji.
Rumahan adapter 8 hanya boleh dipasangkan
pada obeng elektro pakai aki untuk industri atau
dilepaskan daripadanya, jika pengubah arus
penetap dalam penyetelan mati atau steker 9
tidak sedang disambungkan pada pengubah
arus penetap.
Aktifkan pengunci penghidupan kembali pada obeng
elektro Anda dan matikan obeng elektro dengan tombol
untuk menghidupkan dan
Dorongkan rumahan adapter 8 ke dalam gagang dari
obeng elektro pakai aki untuk industri. Perhatikanlah
bahwa rumahan adapter dimasukkan secara betul dan
tidak terbalik sampai terasa mengunci dalam gagang.
3 609 929 A13 • (05.05) T
Setelah itu masukkan steker 9 dari adapter tegangan
7 yang cocok pada obeng elektro Anda ke dalam
stopkontak
stopkontak 13 dengan kedua baut 10 yang diputarkan
sekuat tangan.
Sambungan pada pengadaan enerji
Tegangan listrik yang tercantum dalam label tipe
mesin harus sesuai dengan tegangan jaringan listrik.
Jika pada label tipe mesin tercantum 230 V, mesin
juga bisa dipakai pada jaringan dengan 220 V.
yang berbeda-beda
Masukkan dahulu steker 18 dari kabel listrik 6 ke
dalam stopkontak 5 dari pengubah arus penetap.
Setelah
disambungkan pada pengadaan enerji dengan cara
memasukkan steker 19 ke dalam stopkontak.
Sambungkan
pengubah arus penetap, sebelum steker 19
dimasukkan ke dalam stopkontak, supaya tidak
ada bahaya terjadinya kontak listrik.
10
Cara melepaskan
Memutuskan sambungan pada pengadaan
enerji
Tariklah dahulu steker 19 dari stopkontak. Setelah itu,
tariklah steker 18 dari kabel listrik 6 dari stopkontak 5
dari pengubah arus penetap.
Putuskan dahulu sambungan pada stopkontak,
supaya tidak terjadi kontak listrik.
Melepaskan obeng elektro dari pengubah arus
penetap
Rumahan adapter 8 hanya boleh dipasangkan
pada obeng elektro pakai aki untuk industri atau
dilepaskan daripadanya, jika pengubah arus
penetap dalam penyetelan mati atau steker 9
tidak sedang disambungkan pada pengubah
arus penetap.
Lepaskan kedua baut 10 pada steker 9 dan tariklah
mematikan mesin.
steker dari stopkontak 13.
Setelah itu, tekan pada kedua sisi tombol pelepas
kunci 17 dan tarikkan rumahan adapter 8 dari gagang
dari obeng elektro pakai aki untuk industri.
Bahasa Indonesia–6
13. Kencangkan steker
18
5
19
itu pengubah arus penetap
dahulu kabel listrik
9 dalam
6
bisa
dengan
