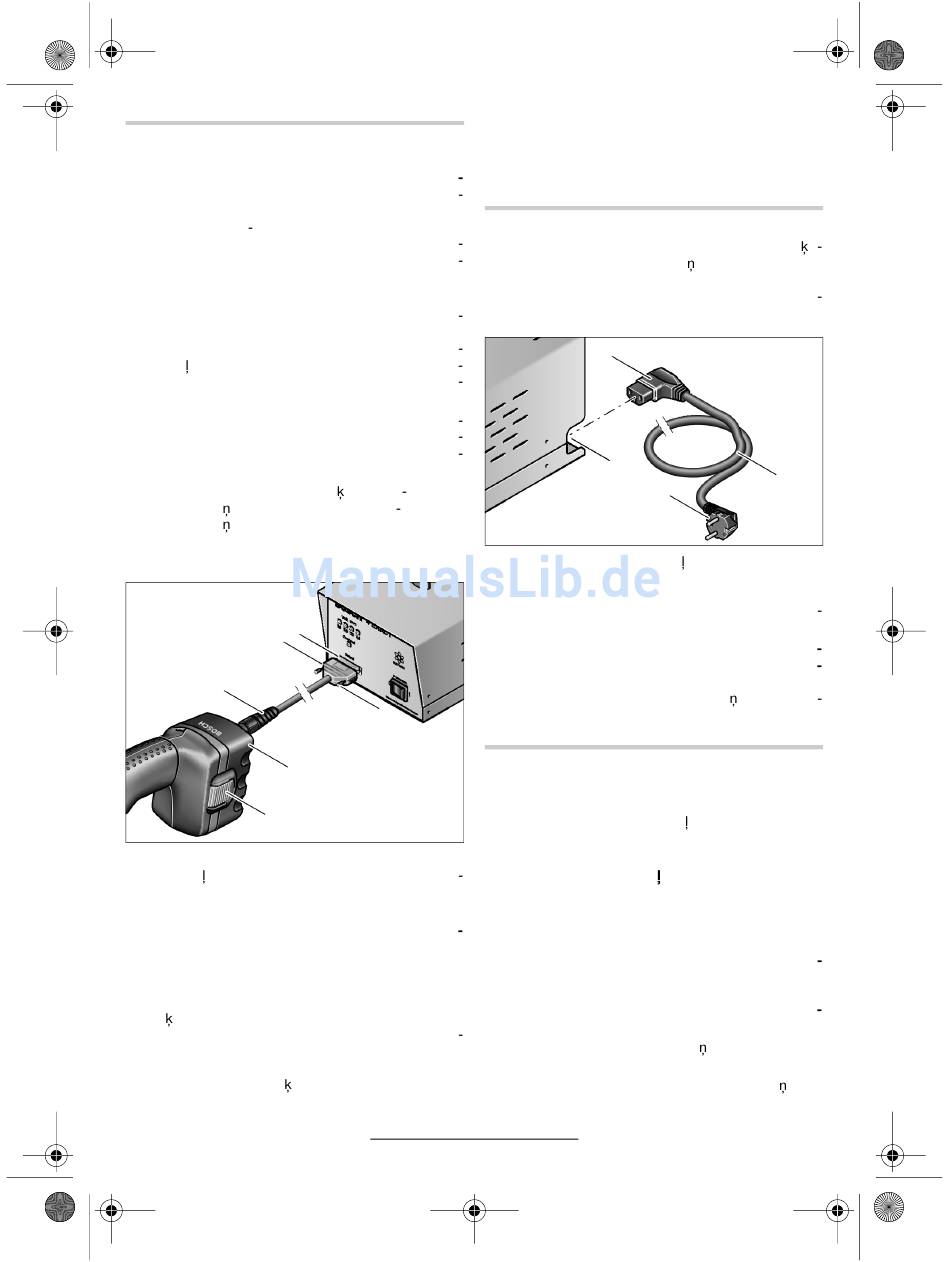

Skrūvgrieža pievienošana
Sprieguma stabilizatora izejas spriegumam (ko
parāda mirdzdiodes indikators) jāatbilst skrūv
grieža darba spriegumam. Sprieguma stabiliza
tors ir paredzēts vienīgi Bosch sēriju Exact,
AngleExact un BT Exact rūpniecisko akumulatora
skrūvgriežu elektrobarošanai, kuru darba sprie
gums ir no 9,6 V līdz 14,4 V. Stabilizatora izman
tošana citādā veidā var izraisīt aizdegšanos vai
sprādzienu.
Pārliecinieties, ka rūpnieciskā skrūvgrieža sprie
gums atbilst stabilizatora izejas sprieguma vērtībai
(skatīt rūpnieciskā skrūvgrieža lietošanas pamācī
bas sada u Funkciju apraksts > Tehniskie paramet
ri). Iegādājieties sprieguma adapteru, kas piemē
rots jūsu skrūvgriezim.
Sprieguma adapters neietilpst sprieguma stabiliza
tora 4Exact piegādes komplektā. Šobrīd speciali
zētajos veikalos var iegādāties sprieguma adapte
rus sprieguma vērtībām 9,6 V, 12,0 V un 14,4 V.
Dažāda sprieguma adapteri atš iras ar D Sub tipa
kontaktspraud a 9 korpusa krāsu. D Sub tipa
kontaktspraud a korpuss 9,6 V spriegumam ir
gaišzils, 12 V spriegumam sarkans, bet 14,4 V
spriegumam tas ir melnā krāsā.
13
9
7
8
17
Pārliecinieties, ka sprieguma stabilizators ir izslēgts
(skatīt sada u Darbs ar instrumentu > Uzsākot lieto
šanu) vai arī tīkla elektrokabelis 6 ir atvienots no
barojošā elektrotīkla.
Adaptera korpusu 8 drīkst pievienot rūpniecis
kajam skrūvgriezim vai atvienot no tā vienīgi
tad, ja sprieguma stabilizators ir izslēgts, kā arī
tad, ja kontaktspraudnis 9 ir atvienots no
sprieguma stabilizatora.
Deblo ējiet skrūvgrieža ieslēdzēju un izslēdziet
skrūvgriezi. Tad iebīdiet adaptera korpusu 8 rūp
nieciskā skrūvgrieža rokturī. Sekojiet, lai adaptera
korpuss pareizi ievietotos rokturī un tur fiksētos ar
skaidri sadzirdamu klikš i.
3 609 929 A13 • (05.05) T
Pievienojiet skrūvgriezim piemērotā sprieguma
adaptera 7 kontaktspraudni 9 kontaktligzdai 13.
Stingri iestipriniet kontaktspraudni 9 kontaktligzdā
13, ar pirkstiem pieskrūvējot abas skrūves 10.
Pievienošana elektrotīklam
Spriegumam, kas uzrādīts uz instrumenta mar ē
juma plāksnītes, jāatbilst mai sprieguma vērtībai
barojošajā elektrotīklā.
Elektroinstrumenti, kas paredzēti 230 V spriegu
mam, var darboties arī no 220 V elektrotīkla.
Pievienojiet tīkla elektrokabe a 6 kontaktspraudni
18 sprieguma stabilizatora kontaktligzdai 5. Tagad
sprieguma stabilizatoru var pievienot barojošajam
elektrotīklam, ievietojot kontaktdakšu 19 tīkla kon
taktligzdā.
Vienmēr vispirms pievienojiet tīkla elektroka
beli sprieguma stabilizatoram un tikai tad ie
vietojiet kontaktdakšu 19 tīkla kontaktligzdā.
Pretējā gadījumā pieaug iespēja sa emt elektro
10 triecienu.
Atvienošana
Atvienošana no barojošā elektrotīkla
Izvelciet kontaktdakšu 19 no tīkla kontaktligzdas.
Tad izvelciet tīkla elektrokabe a 6 kontaktspraudni
18 no sprieguma stabilizatora kontaktligzdas 5.
Lai izvairītos no elektrotrieciena, vienmēr vispirms
atvienojiet elektrokabe a kontaktspraudni no
tīkla kontaktligzdas.
Skrūvgrieža atvienošana no sprieguma
stabilizatora
Adaptera korpusu 8 drīkst pievienot rūpniecis
kajam skrūvgriezim vai atvienot no tā vienīgi
tad, ja sprieguma stabilizators ir izslēgts, kā arī
tad, ja kontaktspraudnis 9 ir atvienots no sprie
guma stabilizatora.
Atskrūvējiet abas kontaktspraud a 10 skrūves 9 un
izvelciet kontaktspraudni no kontaktligzdas 13.
No abām pusēm nospiediet fiksējošos tausti us 17
un izvelciet adaptera korpusu 8 no rūpnieciskā
skrūvgrieža roktura.
Latviešu–7
18
5
19
6
