Inhaltszusammenfassung für Bosch NEV 400 LSN
- Seite 1 NEV 400 LSN Energieversor- gung ISP-NEV400-120 Installationsanleitung...
-
Seite 3: Inhaltsverzeichnis
NEV 400 LSN Inhaltsverzeichnis | de Energieversorgung Inhaltsverzeichnis Sicherheit Kurzinformation Systemübersicht Installation Vorarbeiten Öffnen der vorgestanzten Aussparungen im Gehäuse Installieren der Sabotagekontaktschiene Installieren des Gehäuses Installieren des Netzteils und des 230-V-Klemmenblocks Installieren der MAP Montageplatte für Zubehör Installieren eines 12-V-Spannungswandlers (optional) -
Seite 4: Sicherheit
NEV 400 LSN de | Sicherheit Energieversorgung Sicherheit Gefahr! Batterie Bei unsachgemäßer Bedienung oder falschem Anschließen der Batterie besteht Verletzungsgefahr durch Stromschlag, Feuer oder Explosion. – Gehen Sie immer sorgfältig mit der Batterie um, und nehmen Sie den Batterieaustausch vorsichtig vor. - Seite 5 NEV 400 LSN Sicherheit | de Energieversorgung – Während der Installation, der Verdrahtung und der Wartung muss das System ausgeschaltet sein. – Öffnen und modifizieren Sie das System nur wie in diesem Handbuch beschrieben. – Das System muss an einen Stromanschluss mit einem Schutzerdungskontakt angeschlossen werden.
- Seite 6 NEV 400 LSN de | Sicherheit Energieversorgung – Unter normalen Betriebsbedingungen sollte die Batterie alle 3-5 Jahre ersetzt werden. – Entsorgen Sie die Batterie nach dem Austausch entsprechend den örtlichen Vorschriften. Vorsicht! Installation Wenn das System nicht korrekt montiert und installiert wird, können Schäden oder Störungen auftreten.
-
Seite 7: Kurzinformation
Sabotageereignisse werden über ein LSN (Local Security Network) übermittelt. In diesem Handbuch finden Sie Informationen zur Installation des NEV 400 LSN. Es werden die wichtigsten Schritte für die Verkabelung und die Parametrierung des Systems beschrieben. Ausführliche Informationen zu einzelnen Komponenten finden Sie in den entsprechenden Datenblättern und... -
Seite 8: Systemübersicht

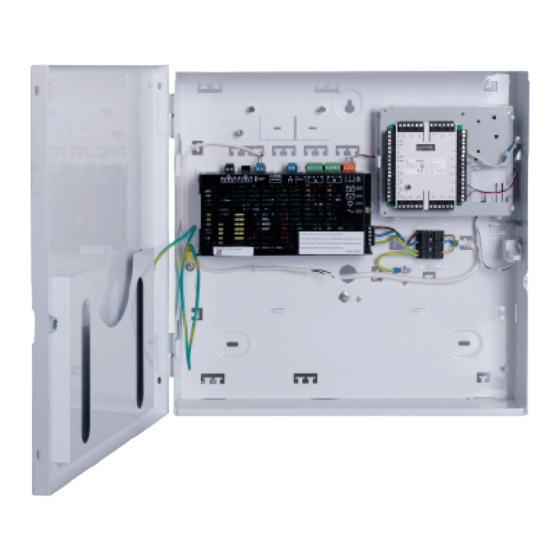

NEV 400 LSN de | Systemübersicht Energieversorgung Systemübersicht NEV 400 LSN enthält folgende Komponenten: Bild 3.1: NEV 400 LSN Systemübersicht Element Beschreibung ICP-MAP0120 Erweiterungsgehäuse ISP-PCBA-EMIL IMS-RM Relaismodul (optional) ICP-MAP0021 Montageplatte für Zubehör EMIL SIV 28 Sicherungsverteiler (montiert auf ICP- MAP0020 Montageplatte für Zubehör) Sabotagekontaktschiene 2017.04 | 03 | F.01U.309.347... - Seite 9 NEV 400 LSN Systemübersicht | de Energieversorgung Element Beschreibung ICP-MAP0055 Erweiterungsgehäuse- Sabotagekontakt Thermistor Batterien IPP-MAP0005-2 MAP Netzteil 28 V/150 W 230-V-Klemmenblock Bosch Sicherheitssysteme GmbH 2017.04 | 03 | F.01U.309.347...
-
Seite 10: Installation
NEV 400 LSN de | Installation Energieversorgung Installation In diesem Kapitel finden Sie Informationen zur Installation der Komponenten des NEV 400 LSN. Gefahr! Elektrostatische Entladung Elektrostatische Entladung kann zu Verletzungen und zu Beschädigungen elektronischer Komponenten führen. – Tragen Sie bei der Arbeit am System ein Antistatikband. -
Seite 11: Vorarbeiten
NEV 400 LSN Installation | de Energieversorgung Vorarbeiten – Verwenden Sie für die Installation des Gehäuses auf einer Oberfläche geeignete Dübel und Schrauben. Ausführliche Hinweise finden Sie auf der Bohrschablone. – Achten Sie darauf, dass links neben dem Gehäuse ausreichend Platz ist, damit die Gehäusetür problemlos geöffnet werden kann. -
Seite 12: Öffnen Der Vorgestanzten Aussparungen Im Gehäuse
NEV 400 LSN de | Installation Energieversorgung Öffnen der vorgestanzten Aussparungen im Gehäuse Nehmen Sie die Gehäusetür ab und stellen Sie sie beiseite. Entfernen Sie die vorgestanzten Teile aus den Aussparungen im Gehäuse in der unten gezeigten Reihenfolge. Bild 4.1: Öffnen der vorgestanzten Aussparungen im Gehäuse... - Seite 13 NEV 400 LSN Installation | de Energieversorgung Aussparung für AC-Kabel (verwendet, wenn AC- Kabel über die Rückseite des Gehäuses zugeführt werden) Seitenwandaussparungen für Verkabelung Bosch Sicherheitssysteme GmbH 2017.04 | 03 | F.01U.309.347...
-
Seite 14: Installieren Der Sabotagekontaktschiene
NEV 400 LSN de | Installation Energieversorgung Installieren der Sabotagekontaktschiene Nehmen Sie die Sabotagekontaktschiene aus der Verpackung heraus. Montieren Sie die Sabotagekontaktschiene an der rechten Innenseite des Gehäuses wie auf der nachfolgenden Abbildung gezeigt. Befestigen Sie die Sabotagekontaktschiene mit den beiden mitgelieferten Schrauben. - Seite 15 NEV 400 LSN Installation | de Energieversorgung Bild 4.2: Installieren der Sabotagekontaktschiene Bosch Sicherheitssysteme GmbH 2017.04 | 03 | F.01U.309.347...
-
Seite 16: Installieren Des Gehäuses
NEV 400 LSN de | Installation Energieversorgung Installieren des Gehäuses Hinweis! Achten Sie darauf, dass links neben dem Gehäuse ausreichend Platz ist, damit die Gehäusetür problemlos geöffnet werden kann. - Für eine vollständig geöffnete Tür sind mindestens 460 mm erforderlich. - Seite 17 NEV 400 LSN Installation | de Energieversorgung Bild 4.3: Installieren des Abreißmelderstopfens Montage des Gehäuses Montieren Sie das Gehäuse mit passenden Schrauben und Dübeln (nicht im Lieferumfang enthalten) an der vorgesehenen Oberfläche. Verwenden Sie die in der nachfolgenden Abbildung gezeigten Montagebohrungen.
- Seite 18 NEV 400 LSN de | Installation Energieversorgung Bild 4.4: Montage des Gehäuses Element Beschreibung Montagebohrung Bohrung für Schraube zur Befestigung des Abreißmelderstopfens 2017.04 | 03 | F.01U.309.347 Bosch Sicherheitssysteme GmbH...
-
Seite 19: Installieren Des Netzteils Und Des 230-V-Klemmenblocks
NEV 400 LSN Installation | de Energieversorgung Installieren des Netzteils und des 230-V- Klemmenblocks Vorsicht! Schmutz Bei der Installation kann das Netzteil durch Schmutzentwicklung beschädigt werden. – Um eine Beschädigung des Netzteils bei der Installation zu verhindern, bringen Sie vor der Installation das mitgelieferte Staubschutzetikett auf dem Netzteil an. - Seite 20 NEV 400 LSN de | Installation Energieversorgung Bild 4.5: Installieren des Netzteils Installieren des 230-V-Klemmenblocks Montieren Sie den 230-V-Klemmenblock auf der Gehäuserückwand in den entsprechenden Montagebohrungen wie auf der nachfolgenden Abbildung gezeigt und befestigen Sie ihn mit den mitgelieferten Schrauben (1).
- Seite 21 NEV 400 LSN Installation | de Energieversorgung Bild 4.6: Installieren des 230-V-Klemmenblocks Gefahr! Elektrizität Bei unsachgemäßer Erdung des Systems besteht Verletzungsgefahr durch Stromschlag. – Stellen Sie die sachgemäße Erdung des Systems sicher. – Bei der Installation des 230-V-Klemmenblocks muss der Erdungsdraht mit dem Erdschlusspunkt an der Gehäuserückwand verbunden werden.
-
Seite 22: Installieren Der Map Montageplatte Für Zubehör
NEV 400 LSN de | Installation Energieversorgung Installieren der MAP Montageplatte für Zubehör Richten Sie den Erdungsbolzen auf der MAP Montageplatte für Zubehör an der Erdungsbohrung auf der Montageschiene in der oberen rechten Seite der Gehäusewand aus wie auf der nachfolgenden Abbildung zu sehen. - Seite 23 NEV 400 LSN Installation | de Energieversorgung Bild 4.8: Installieren der MAP Montageplatte für Zubehör – Rückansicht Bosch Sicherheitssysteme GmbH 2017.04 | 03 | F.01U.309.347...
-
Seite 24: Installieren Eines 12-V-Spannungswandlers (Optional)
NEV 400 LSN de | Installation Energieversorgung Installieren eines 12-V-Spannungswandlers (optional) Optional können bis zu zwei 12-V-Spannungswandler auf der MAP Montageplatte für Zubehör installiert werden. Montieren Sie einen oder zwei 12-V-Spannungswandler auf der MAP Montageplatte für Zubehör wie in der nachfolgenden Abbildung zu sehen. - Seite 25 NEV 400 LSN Installation | de Energieversorgung Verletzungen und Schäden am System aufgrund fehlerhafter Polarität und Kurzschlüsse sind möglich. Wenn Sie Drähte und Kabel verbinden, müssen Sie die richtige Polarität gewährleisten. Eine Übersicht über die Verkabelung finden Sie unter Verkabelung – Übersicht, Seite 31.
-
Seite 26: Installieren Eines Siv 28 Sicherungsverteilers (Optional)
NEV 400 LSN de | Installation Energieversorgung Installieren eines SIV 28 Sicherungsverteilers (optional) Optional kann ein SIV 28 Sicherungsverteiler auf der MAP Montageplatte für Zubehör installiert werden. Montieren Sie den SIV 28 Sicherungsverteiler auf der MAP Montageplatte für Zubehör wie in der nachfolgenden Abbildung zu sehen. -
Seite 27: Installieren Des Emil Kopplers
NEV 400 LSN Installation | de Energieversorgung Verletzungen und Schäden am System aufgrund fehlerhafter Polarität und Kurzschlüsse sind möglich. Wenn Sie Drähte und Kabel verbinden, müssen Sie die richtige Polarität gewährleisten. Eine Übersicht über die Verkabelung finden Sie unter Verkabelung – Übersicht, Seite 31. -
Seite 28: Installieren Eines Relaismoduls (Optional)
NEV 400 LSN de | Installation Energieversorgung Montieren Sie den EMIL Koppler auf der MAP Montageplatte für Zubehör EMIL mithilfe von sechs Abstandsbolzen und zwei schraubbaren Abstandsbolzen (im Lieferumfang enthalten). Hinweis! Wenn Sie ein optionales Relaismodul installieren möchten, lesen Sie Installieren eines Relaismoduls (optional), Seite 28, bevor Sie folgenden Schritt ausführen. -
Seite 29: Installieren Des Gehäuseschlosses
NEV 400 LSN Installation | de Energieversorgung 4.11 Installieren des Gehäuseschlosses Öffnen Sie die Aussparung für das Schloss in der Gehäusetür wie auf der Abbildung unten (1) zu sehen. Setzen Sie das Schloss in die Öffnung an der Gehäusetür ein wie auf der Abbildung unten (2) zu sehen. -
Seite 30: Verkabelung
NEV 400 LSN de | Verkabelung Energieversorgung Verkabelung In diesem Kapitel finden Sie Informationen zur Verdrahtung der Komponenten des NEV 400 LSN. Gefahr! Elektrostatische Entladung Elektrostatische Entladung kann zu Verletzungen und zu Beschädigungen elektronischer Komponenten führen. – Tragen Sie bei der Arbeit am System ein Antistatikband. -
Seite 31: Verkabelung - Übersicht
- + B G Y R B G Y R ICP-MAP 0055 IPP-MAP 0005-2 230 VAC Bild 5.1: Übersicht über die Verkabelung des NEV 400 LSN * Wenn SIV installiert ist, entfällt AUX 1. ** BATT 2 entfällt. Bosch Sicherheitssysteme GmbH... -
Seite 32: Anschließen Des Thermistors
NEV 400 LSN de | Verkabelung Energieversorgung Anschließen des Thermistors Eine Übersicht über die Verkabelung finden Sie unter Verkabelung – Übersicht, Seite 31. Verbinden Sie das Thermistorkabel (im Lieferumfang enthalten, P/N F01U074759) mit Klemmenblock 3 des Netzteils. Führen Sie das Thermistorkabel um das Netzteil herum wie auf der nachfolgenden Abbildung zu sehen. - Seite 33 NEV 400 LSN Verkabelung | de Energieversorgung Bild 5.3: Sabotagekontakt-Erweiterungsstück Schieben Sie den Sabotagekontakt auf die Schiene wie auf der nachfolgenden Abbildung zu sehen. Bild 5.4: Installieren des Sabotagekontakts Klemmen Sie den Verbinder vom Kabel des Sabotagekontakts ab wie auf der nachfolgenden Abbildung zu sehen.
-
Seite 34: Anschließen Des Emil Kopplers An Das Netzteil
NEV 400 LSN de | Verkabelung Energieversorgung Bild 5.5: Sabotagekontaktverbindung Anschließen des EMIL Kopplers an das Netzteil Eine Übersicht über die Verkabelung finden Sie unter Verkabelung – Übersicht, Seite 31. Verbinden Sie zwei Drähte mit Klemme 5 und 6 des EMIL Kopplers. -
Seite 35: Anschließen Des Lsn
NEV 400 LSN Verkabelung | de Energieversorgung Anschließen von AUX 1 (28 VDC) Verbinden Sie zwei Drähte mit B und R von Klemmenblock B des Netzteils. Verwenden Sie das andere Ende der Drähte als AUX- Ausgang 1. Anschließen von AUX 2 (28 VDC) Verbinden Sie zwei Drähte mit B und R von Klemmenblock... -
Seite 36: Inbetriebnahme Und Parametrierung
NEV 400 LSN de | Inbetriebnahme und Parametrierung Energieversorgung Inbetriebnahme und Parametrierung Inbetriebnahme Prüfen Sie vor der Inbetriebnahme Folgendes: – Sind alle Kabel ordnungsgemäß angeschlossen? – Funktioniert das Netzteil nach dem Anschluss der Netzstromversorgung richtig, und ist der Wechselstrom- Unterbrecher eingeschaltet? Gefahr! Elektrizität... - Seite 37 NEV 400 LSN Inbetriebnahme und Parametrierung | de Energieversorgung Bild 6.1: Anschließen der Batterien Gefahr! Batterie Bei unsachgemäßer Bedienung oder falschem Anschließen der Batterie besteht Verletzungsgefahr durch Stromschlag, Feuer oder Explosion. – Gehen Sie immer sorgfältig mit der Batterie um, und nehmen Sie den Batterieaustausch vorsichtig vor.
-
Seite 38: Parametrierung
NEV 400 LSN de | Inbetriebnahme und Parametrierung Energieversorgung – Besondere Vorsicht ist beim Anschließen des (roten) Plusleiters an den „BATT +“-Anschluss des Systems geboten. Erzeugen Sie keinen Kurzschluss am „BATT +“- Anschluss, damit keine Lichtbögen entstehen. Parametrierung Parametrierhinweise für EMIL Koppler in RPS for MAP Gerät... - Seite 39 NEV 400 LSN Inbetriebnahme und Parametrierung | de Energieversorgung S 2* Ausgang 2 folgt Batterieausfall Eingang 2 S 3* Ausgang 3 folgt Sicherungsausfal Eingang 3 frei *optional Parametrierhinweise für EMIL Koppler in Winpara Eingan Kurz-Info Meldungst Modus scharf unsch EMIL...
- Seite 40 NEV 400 LSN de | Inbetriebnahme und Parametrierung Energieversorgung PL 5 frei PL 6 frei Ausga Ausgangsv erhalten LED1* Ansteuerun g LED 1 bei Auslösung LED2* Ansteuerun g LED 2 bei Auslösung C-Pkt* Ansteuerun g C-Pkt bei Auslösung frei *optional Parametrierhinweise für EMIL Koppler in NZpara und...
- Seite 41 NEV 400 LSN Inbetriebnahme und Parametrierung | de Energieversorgung PL 1 Störung Störung EV Standa EMIL- Netz OUT1* PL 2 Störung Störung Standa EMIL- Batterie OUT2* PL 3* Störung Störung Standa EMIL- Sicherung OUT3* PL 4 Sabotage Sabotage Kontak Ohne...
-
Seite 42: De | Fehlerbeseitigung
NEV 400 LSN de | Fehlerbeseitigung Energieversorgung Fehlerbeseitigung Problem Ursache Lösung BATT 1-Anzeige Batterie fehlt Batterie überprüfen leuchtet Batterie anschließen oder austauschen BATT 1-Anzeige Batteriespannung Batterie überprüfen blinkt niedrig Aufladen der Batterie abwarten Herzschlag-Anzeige Netzteil fehlt Netzteil überprüfen leuchtet nicht mehr... -
Seite 43: Wartung
NEV 400 LSN Wartung | de Energieversorgung Wartung Wartungs- und Inspektionsarbeiten müssen in festgelegten Zeitabständen erfolgen und von entsprechend qualifiziertem Personal durchgeführt werden. Darüber hinaus gelten für alle Arbeiten dieser Art die Vorschriften von DIN VDE 0833. Gefahr! Elektrizität Bei unsachgemäßer Bedienung der Anlage, wenn das System geöffnet oder anders als in diesem Handbuch beschrieben... -
Seite 44: Technische Daten
NEV 400 LSN de | Technische Daten Energieversorgung Technische Daten Elektrische Daten Nennspannung in VDC 28 ± 1 Minimale Betriebsspannung in VDC Maximale Betriebsspannung in VDC Minimale Ausgangsspannung in VDC Maximale Ausgangsspannung in VDC Nennstrom in mA 500 mA Maximaler Ausgangsstrom in A (A... - Seite 46 Bosch Sicherheitssysteme GmbH Robert-Bosch-Ring 5 85630 Grasbrunn Germany www.boschsecurity.com © Bosch Sicherheitssysteme GmbH, 2017...
