4Exact_bu_3609929A13_t.fm Seite 6 Dienstag, 24. Mai 2005 10:25 10

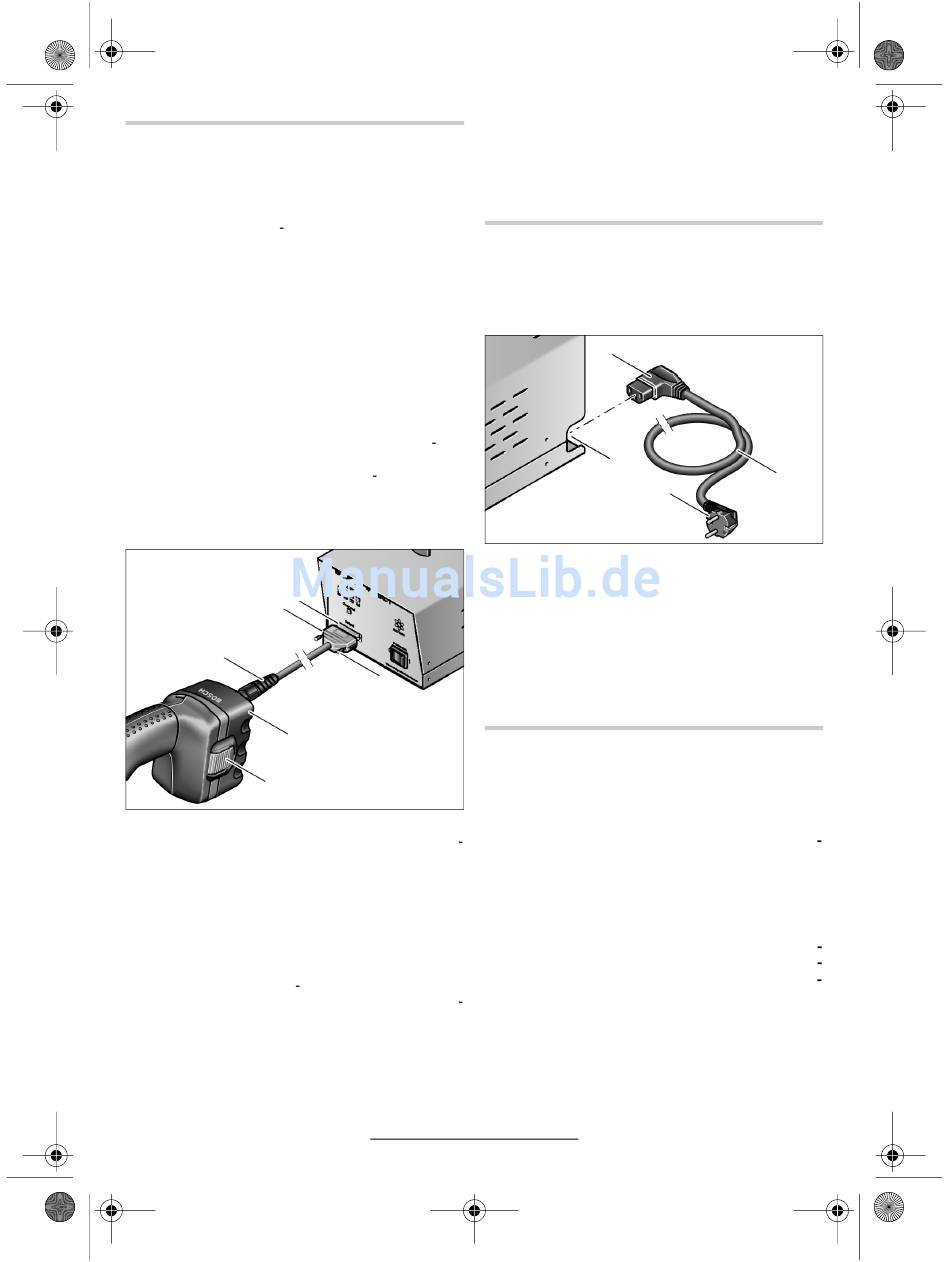

Suktuvo prijungimas

Įtampos stabilizatoriaus įtampa (šviesadiodis
indikatorius) turi atitikti suktuvo naudojamą
įtampą. Įtampos stabilizatorius tinka tik Bosch
pramoniniams akumuliatoriniams
Exact, AngleExact ir BT Exact, kurių įtampa yra nuo
9,6 V iki 14,4 V. Naudojant jį su kitokiais prietaisais
gali kilti gaisro ir sprogimo pavojus.
Nustatykite pramoninio akumuliatorinio suktuvo
įtampą, kurią turi tiekti įtampos stabilizatorius (žiūr.
Funkcijų aprašymas > Techninės charakteristikos
pramoninio suktuvo naudojimo
Įsigykite Jūsų suktuvui tinkamą įtampos adapterį.
Įtampos adapteris nėra tiekiamas kartu su įtampos
stabilizatoriumi 4Exact. Šiuo metu specializuotoje
prekyboje galite įsigyti 9,6 V, 12,0 V ir 14,4 V
įtampos adapterius.
Įtampos adapterius galima atskirti pagal D Sub
jungties kištuko 9 korpuso spalvą, priklausančią
nuo įtampos. 9,6 V įtampai skirto D Sub jungties
kištuko korpuso spalva yra šviesiai mėlyna, 12 V
įtampai skirto adapterio kištuko spalva yra raudona,
o 14,4 V įtampai skirto adapterio – juoda.
13
9
7
8
17
Pasirūpinkite, kad įtampos stabilizatorius būtų
išjungtas (žiūr. Naudojimas > Naudojimas) arba mai
tinimo kabelis 6 būtų atjungtas nuo srovės šaltinio.
Adapterio korpusą 8 leidžiama sumontuoti arba
išmontuoti pramoniniame akumuliatoriniame
suktuve tik tuomet, kai įtampos stabilizatorius
yra išjungtas arba kai jungties kištukas 9 yra
ištrauktas iš įtampos stabilizatoriaus lizdo.
Suaktyvinkite Jūsų suktuvo įjungimo blokuotę ir
išjunkite suktuvą įjungimo išjungimo jungikliu. Tada
įstumkite adapterio korpusą 8 į pramoninio aku
muliatorinio suktuvo rankeną. Įsitikinkite, kad
adapterio korpusas tinkamai užsifiksavo suktuvo
rankenoje.
3 609 929 A13 • (05.05) T
Paskui įstatykite Jūsų suktuvui tinkančio įtampos
adapterio 7 jungties kištuką 9 į jungties lizdą 13.
Ranka įsukite abu varžtus 10 ir priveržkite jungties
kištuką 9 jungties lizde 13.
suktuvams
Prijungimas prie energijos šaltinio
Elektros tinklo įtampa turi atitikti prietaiso firminėje
lentelėje nurodytą įtampą.
230 V pažymėtus prietaisus galima jungti ir į 220 V
įtampos elektros tinklą.
instrukcijoje).
Pirmiausiai įstatykite maitinimo kabelio 6 kištuką 18
į įtampos stabilizatoriaus jungties lizdą 5. Dabar
galite prijungti įtampos stabilizatorių prie energijos
šaltinio, įstatydami kištuką 19 į tinklo lizdą.
Prieš įstatydami kištuką 19 į tinklo lizdą,
pirmiausiai prijunkite maitinimo kabelį prie
įtampos stabilizatoriaus, kitaip gali kilti elektros
smūgio pavojus.
10
Išmontavimas
Atjungimas nuo energijos šaltinio
Pirmiausiai kištuką 19 ištraukite iš kištukinio lizdo.
Tada ištraukite maitinimo kabelio 6 jungties kištuką
18 iš įtampos stabilizatoriaus jungties lizdo 5.
Visuomet pirmiausiai išjunkite prietaisą iš mai
tinimo tinklo, tuomet išvengsite elektros smūgio.
Suktuvo atjungimas nuo įtampos
stabilizatoriaus
Adapterio korpusą 8 leidžiama sumontuoti
arba išmontuoti pramoniniame akumuliatori
niame suktuve tik tuomet, kai įtampos stabili
zatorius yra išjungtas arba kai jungties kištu
kas 9 yra ištrauktas iš įtampos stabilizatoriaus
lizdo.
Atlaisvinkite abu varžtus 10 ir ištraukite jungties
kištuką 9 iš jungties lizdo 13.
Paskui suspauskite iš abiejų pusių fiksatoriaus
klavišus 17 ir ištraukite adapterio korpusą 8 iš
pramoninio akumuliatorinio suktuvo rankenos.
Lietuvių–6
18
5
19
6
