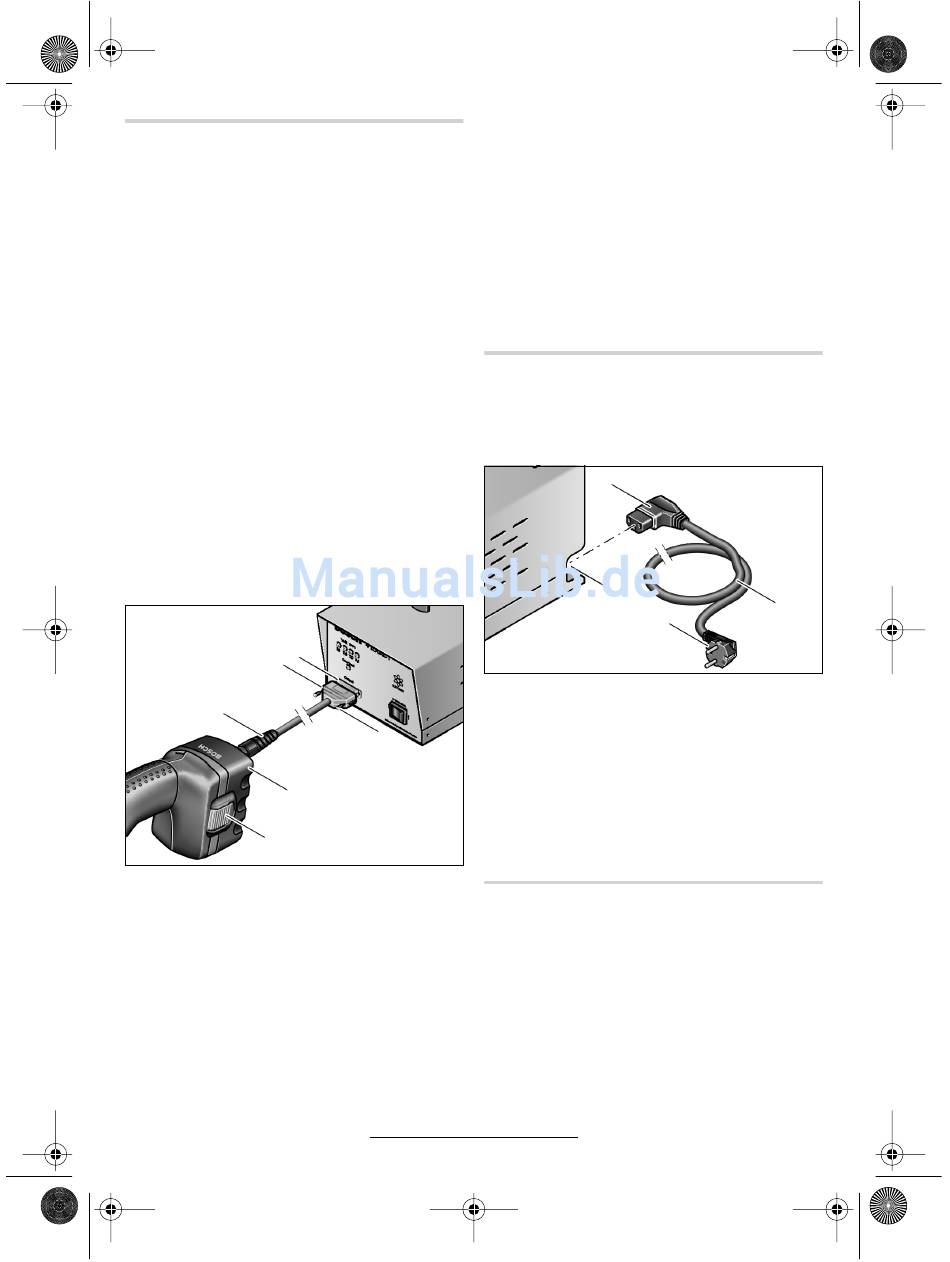

Conexión de la atornilladora
La tensión de la fuente de alimentación (indica-
dor LED) debe coincidir con la tensión de la ator-
nilladora. La fuente de alimentación de tensión cons-
tante es apropiada exclusivamente para atornilladoras
industriales accionadas por acumulador de las series
Exact, AngleExact y BT-Exact con tensiones entre
9,6 V y 14,4 V. En caso de no atenerse a ello podría
originarse un incendio o explosión.
Determine la tensión de operación de la atornilladora
industrial que desee conectar a la fuente de alimenta-
ción de tensión constante (ver Descripción de funcio-
namiento > Características técnicas en las instruccio-
nes de manejo de la atornilladora industrial accionada
por acumulador). Adquiera el adaptador de tensión
adecuado para su atornilladora.
El adaptador de tensión no forma parte del material
suministrado de serie con la fuente de alimentación de
tensión constante 4Exact. Por el momento pueden
adquirirse en el comercio especializado adaptadores
para tensiones de 9,6 V, 12,0 V y 14,4 V.
Los adaptadores para las respectivas tensiones pue-
den identificarse por los colores de la carcasa del co-
nector D-Sub 9. La carcasa del conector D-Sub para
una tensión de 9,6 V es de color azul claro, para 12 V
es de color rojo, y para 14,4 V su color es negro.
13
9
7
8
17
Preste atención a que esté desconectada la fuente de
alimentación de tensión constante (ver Operación >
Puesta en funcionamiento), o bien, saque el cable de
red 6 de la fuente de alimentación.
La carcasa de adaptación 8 únicamente deberá
montarse o desmontarse de la atornilladora in-
dustrial si se encuentra desconectado la fuente
de alimentación de tensión constante, o el co-
nector 9.
3 609 929 A13 • (05.05) T
Accione el bloqueo de conexión de la atornilladora y
desconéctela con el interruptor de conexión/desco-
nexión. Inserte entonces la carcasa de adaptación 8
en la empuñadura de la atornilladora. Preste atención
a introducir en la posición correcta la carcasa de
adaptación y de que ésta quede retenida de forma se-
gura en la empuñadura.
A continuación, inserte el conector macho 9 en el co-
nector hembra 13 que corresponda al adaptador de
tensión 7 de su atornilladora. Asegure el conector ma-
cho 9 en el conector hembra 13 apretando a mano
ambos tornillos 10.
Conexión a la alimentación
La tensión de alimentación debe coincidir con las indi-
caciones en la placa de características del aparato.
Los aparatos marcados con 230 V pueden funcionar
también a 220 V.
Primeramente, introduzca el enchufe 18 del cable de
red 6 en el conector hembra 5 de la fuente de alimen-
tación de tensión constante. Seguidamente puede Vd.
10
conectar la fuente de alimentación de tensión cons-
tante a la red de alimentación, insertando para ello el
enchufe 19 en la toma de corriente.
Siempre conecte primero el cable de red a la
fuente de alimentación de tensión constante an-
tes de conectar el enchufe 19 a la toma de co-
rriente, para evitar así una posible descarga eléctrica.
Desmontaje
Desconexión de la alimentación
Extraiga primero el enchufe 19 de la toma de corriente.
Seguidamente extraiga del conector hembra 5 de la
fuente de alimentación de tensión constante el enchu-
fe 18 del cable de red 6.
Siempre desconecte primero el cable de conexión
a la red, para prevenir una posible descarga eléctrica.
Español–6
18
5
19
6
