elco VECTRON L 01.40 Betriebsanleitung Seite 5

Funktion
Aufwärmfunktion
Betriebsfunktion
Sicherheitsfunktion
Aufwärmfunktion
(nur L 01.40)
Wird von der Anlage Wärme verlangt,
so schaltet zuerst die Düsenstangenhei-
zung ein.
Bei Erreichen der Ölvorwärmtemperatur
gibt ein Thermostat in der Düsenstan-
genheizung den Programmablauf frei.
Die Aufheizzeit bei Kaltstart beträgt ca.
2 Minuten.
Betriebsfunktion
Der Ölfeuerungsautomat startet den
–
Programmablauf
Motor läuft an, Zündung schaltet ein
–
Vorbelüftung
–
Magnetventil 4 öffnet
–
Flammenbildung
–
Zündung schaltet aus
–
03/2005 - Art. Nr. 13 018 043A
Sicherheitsfunktion
Eine Störabschaltung erfolgt:
wenn während der Vorbelüftung ein
–
Flammensignal vorhanden ist
(Fremdlichtüberwachung)
wenn beim Start (Brennstofffreigabe)
–
nach 5s (Sicherheitszeit) keine Flam-
menbildung erfolgt ist
wenn bei Flammenausfall während
–
des Betriebes nach erfolgloser Pro-
grammrepetition keine Flamme
entsteht.
Eine Störabschaltung wird durch Auf-
leuchten der Störlampe angezeigt und
kann nach Beseitigung der Störursache
durch Drücken des Entstörknopfes
wieder entriegelt werden.

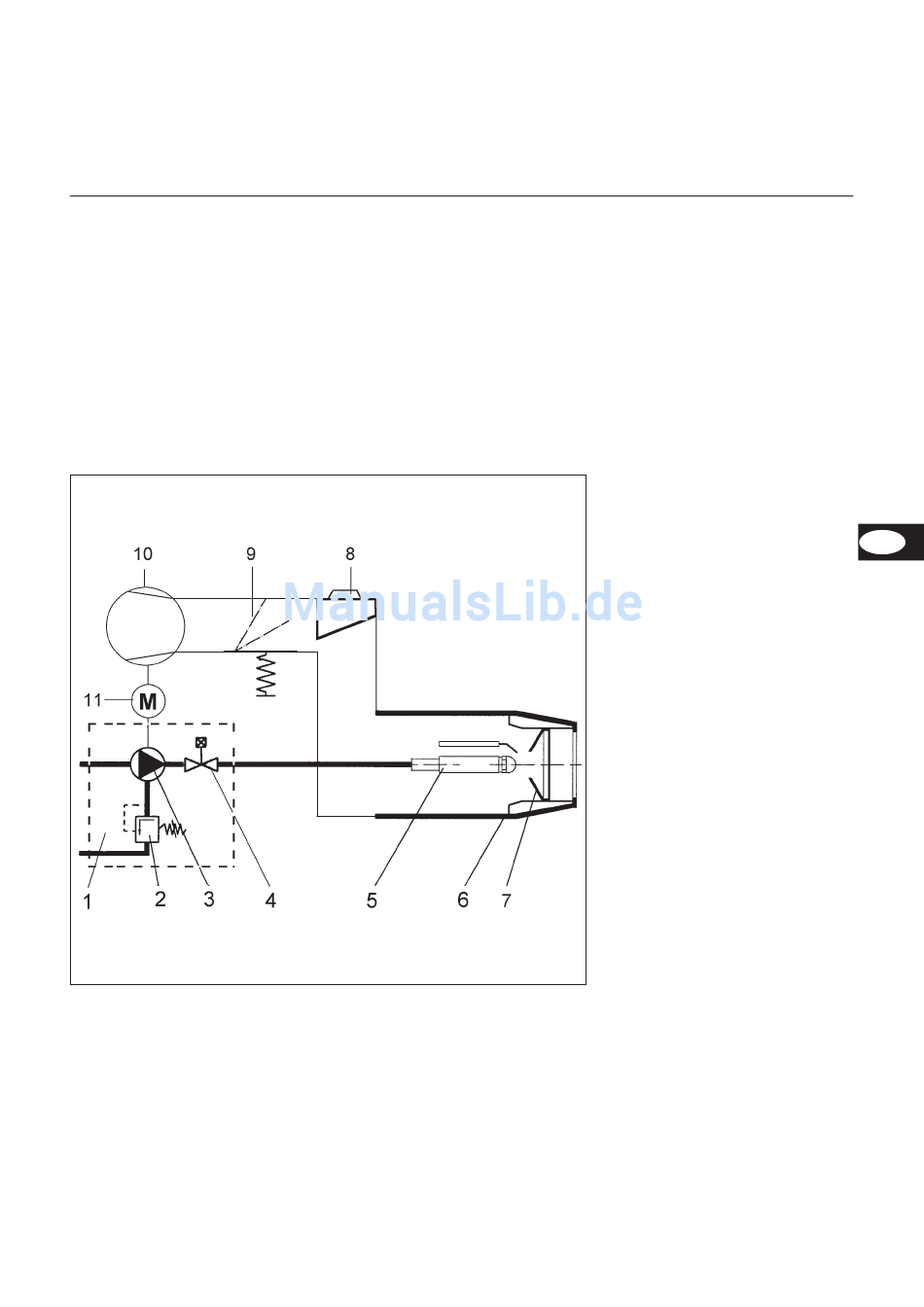

Prinzipschema
1 Ölbrennerpumpe kpl.
2 Öldruckregler
3 Ölbrennerpumpe
4 Magnetventil
5 Düsenstange
(mit Heizung bei L 01.40)
6 Brennkopf
7 Stauscheibe
8 linearisierte Luftdosiertrommel
9 Luftabsperrklappe federbelastet
(nur L 01.40/42/55)
10 Gebläse
11 Brennermotor
DE
5
