Mise en service

Fonction de démarrage
Fonction de service
Fonction de sécurité
Fonction de préchauffage
(seulement pour L 01.40)
Lorsque le système demande de la
chaleur, le premier élément activé est
le système de réchauffage de la ligne
de gicleur.
Une fois que la température de
préchauffage du fuel est atteinte, un
thermostat dans le système de
préchauffage lance le déroulement de
la séquence de fonctionnement.
Le préchauffage lors d'un démarrage à
froid prend environ deux minutes.
16
Fonction de service
Le coffret de sécurité enclenche le
–
déroulement du programme
Le moteur et le transformateur
–
d'allumage sont mis sous tension
Préventilation
–
Ouverture de la vanne magnétique 4
–
Apparition de la flamme
–
Mise hors tension du transformateur.
–
03/2005 - Art. Nr. 13 018 043A
Fonction de sécurité
Un arrêt pour cause de dérangement
intervient :
si un signal de flamme est détecté
–
pendant la préventilation (lumière
parasite)
si à l'allumage (ouverture de la
–
vanne) aucun signal de flamme n'est
détecté au bout de 5s (temps de
sécurité)
si, en cas d'extinction accidentelle et
–
après une tentative de réallumage,
aucune flamme n'apparaît.
Un arrêt pour cause de dérangement
est signalé par la lampe de
dérangement. Le déverrouillage du
brûleur se fait, après élimination de la
cause du dérangement, par pression
sur le bouton de remise en marche

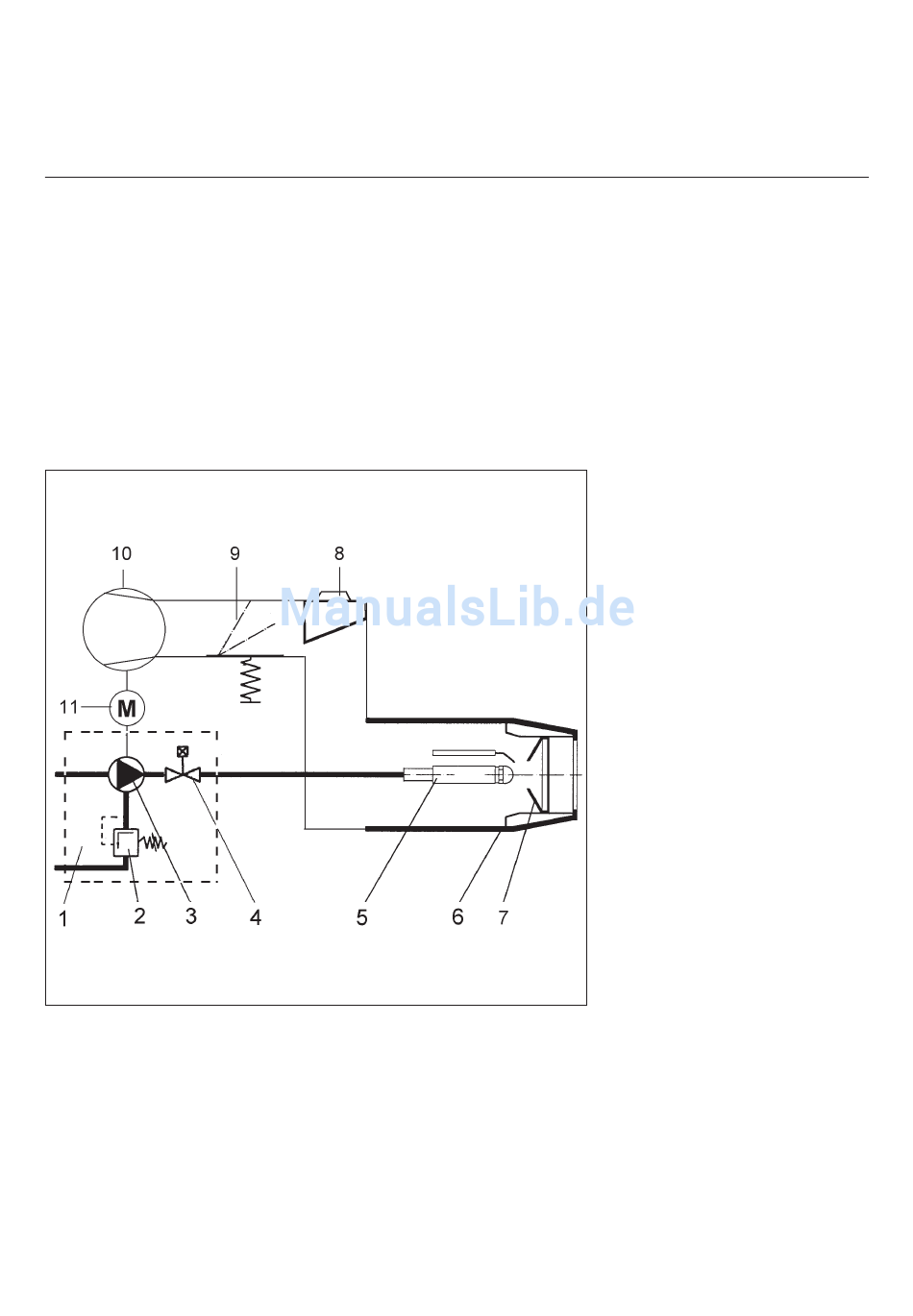

Schéma de principe
1 Pompe du brûleur
2 Régulateur de pression
3 Pompe de pulvérisation
4 Vanne magnétique
5 Ligne gicleur (avec préchauffeur
pour L 01.40)
6 Tube de combustion
7 Déflecteur
8 Tambour de dosage de l'air
9 Clapet de fermeture d'air avec
ressort de rappel (seulement
dans les L 01.40/42/55)
10 Ventilateur
11 Moteur
