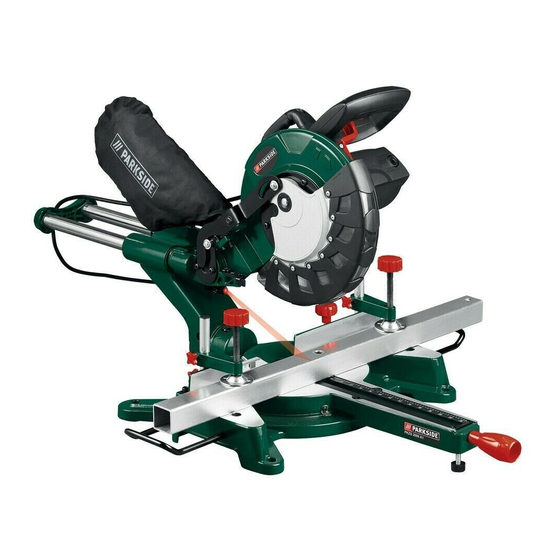

SLIDING CROSS CUT MITRE SAW SAW PKZS 2000 A1 SLIDING CROSS CUT MITRE SAW PKZS 2000 A1 TARCZÓWKA, PIŁA DWURĘCZNA I ZE SKRĘTNA TARCZĄ Operating and Safety Instructions PKZS 2000 A1 Translation of Original Operating Manual Wskazówki dotyczące obsługi i bezpieczeństwa Tłumaczenie oryginalnej instrukcji obsługi...
Seite 2
Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of the device. Przed przeczytaniem proszę rozłożyć stronę z ilustracjami, a następnie proszę zapoznać się z wszystkimi funkcjami urządzenia. Prieš skaitydami išlankstykite lapą su paveikslėliais ir susipažinkite su visomis prietaiso funkcijomis. Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.
Table of contents: Page: Introduction Device description (Fig. 1-22) Scope of delivery Intended use Safety information Technical data Before starting the equipment Attachment and operation Transport Maintenance Storage Electrical connection Disposal and recycling Troubleshooting Warranty certificate...
Explanation of the symbols on the equipment Before commissioning, read and observe the operating instructions and safety instructions! Wear safety goggles! Wear ear- muffs! Wear a breathing mask! Important! Risk of injury. Never reach into the running saw blade! Important! Laser radiation Protection Class II (double shielded)
1. Introduction 2. Device description (Fig. 1-22) MANUFACTURER: Handle scheppach ON/OFF switch Fabrikation von Holzbearbeitungsmaschine GmbH Release lever Günzburger Straße 69 Machine head D- 89335 Ichenhausen Movable blade guard Saw blade DEAR CUSTOMER, Clamping device we hope your new tool brings you much enjoyment and suc- Workpiece support cess.
Safe work • Crosscut, drag and mitre saw • 2 x Clamping device (7) Keep the work area orderly • 2 x Workpiece support (8) - Disorder in the work area can lead to accidents. • Sawdust bag (17) Take environmental influences into account •...
Seite 10
- Avoid awkward hand positions in which a sudden 23. Have your electric tool repaired by a qualified electri- slip could cause one or both hands to come into con- cian tact with the saw blade. - This electric tool conforms to the applicable safety 14.
- When transporting the electric tool, only use the Make sure that fixed reducer rings are parallel to each transport devices. Never use the protective devices other. for handling or transport. Handle insertion tool with caution. They are ideally - Operate the machine only if the protective devices stored in the originally package or special containers.
8. Attachment and operation The work piece must have a minimum height of 3mm and a minimum width of 10 mm. Make sure that the workpiece is always secured with 8.1 Attaching the Crosscut, drag and mitre Saw the clamping device. (Fig.
Seite 13
• Use the handle (1) to push back the machine head (4) and • Loosen the set screw (22) and use the handle (1) to angle fix it in this position if required (dependent on the cutting the machine head (4) 45° to the left. width).
8.11 Using the laser (Fig. 3/19/20) • Use the handle (1) to tilt the machine head (4) to the left until it coincides with the required angle value (in this con- • To switch on: Move the ON/OFF switch of the laser (34) nection see also section 8.6).
Store the operating manual with the electrical tool. Please provide the following information in the event of any enquiries: 12. Electrical connection • Type of current for the motor • Machine data - t ype plate The electrical motor installed is connected and ready 13.
14. Troubleshooting Fault Possible cause Remedy Motor does not work Motor, cable or plug defective, fuses burnt Arrange for inspection of the machine by a specialist. Never repair the motor yourself. Danger! Check fuses and replace as necessary The motor starts up slowly Voltage too low, coils damaged, capacitor burnt Contact the utility provider to check the voltage.
15. Warranty certificate Dear Customer, All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the unlikely event that your device develops a fault, please contact our service department at the address shown on this guarantee card. Of course, if you would prefer to call us then we are also happy to offer our assistance under the service number printed below.
Seite 18
Spis treści: Strona: Wprowadzenie Opis urządzenia (rys. 1-22) 3. Zakres dostawy Użycie zgodne z przeznaczeniem Ważne wskazówki Dane techniczne Przed uruchomieniem Montaż i obsługa Transport Konserwacja Przechowywanie Przyłącze elektryczne Utylizacja i recykling Pomoc dotycząca usterek Gwarancja...
Wyjaśnienie symboli na urządzeniu Przed uruchomieniem należy przeczytać niniejszą instrukcję obsługi i przestrzegać wskazówek bezpieczeństwa! Nosić okulary ochronne! Nosić nauszniki ochronne! W przypadku emisji pyłu nosić maskę chroniącą drogi oddechowe! Uwaga! Niebezpieczeństwo odniesienia obrażeń! Nie wkładać rąk w obracający się brzeszczot piły! Uwaga! Promieniowanie laserowe Klasa bezpieczeństwa II (podwójna izolacja)
1. Wprowadzenie 2. Opis urządzenia (rys. 1-22) Uchwyt PRODUCENT: Włącznik/ Wyłącznik scheppach Dźwignia odryglowująca Fabrikation von Holzbearbeitungsmaschinen GmbH Głowica urządzenia Günzburger Straße 69 Ruchoma osłona tarczy tnącej D- 89335 Ichenhausen Tarcza tnąca Szablon napinający SZANOWNY KLIENCIE, Podpórka obrabianego przedmiotu Życzymy wiele radości i sukcesów w trakcie pracy z nowo Śruba do mocowania podpórki obrabianego przed- nabytym urządzeniem.
UWAGA • Szkodliwa emisja kurzu z drewna przy użytkowaniu urzą- Urządzenie i materiały opakowaniowe nie mogą słu- dzenia w zamkniętych pomieszczeniach. żyć jako zabawka dla dzieci! Nie pozwalać dzieciom Prosimy pamiętać o tym, że nasze urządzenia nie są na zabawę plastikowymi torebkami, foliami lub ma- przeznaczone do zastosowania profesjonalnego, rze- łymi częściami! Istnieje niebezpieczeństwo połknięcia mieślniczego lub przemysłowego.
Stosować odpowiednie środki ochrony 18. Użyć przedłużacza w przypadku zastosowania na ze- - Stosować okulary ochronne. wnątrz - Podczas prac z dużą emisją pyłu stosować maskę - Na powietrzu stosować wyłącznie dopuszczone do chroniącą drogi oddechowe. tego i odpowiednio oznaczone kable przedłużają- 10.
Seite 23
- Maska ochronna dróg oddechowych zmniejszają- - Z obszaru cięcia nie usuwać resztek po cięciu lub ca ryzyko wdychania niebezpiecznego pyłu, innych części obrabianego elementu tak długo, jak - Podczas obsługi brzeszczotów pił i szorstkich ma- maszyna działa i dopóki agregat pilarki nie znajdzie teriałów używać...
Element obrabiany musi posiadać minimalną wysokość 10. Przed użyciem narzędzi roboczych upewnić się, że wszystkie urządzenia ochronne są prawidłowo zamo- wynoszącą 3 mm oraz szerokość wynoszącą 10 mm. cowane. Zwrócić uwagę, by element obrabiany był zawsze za- 11. Przed rozpoczęciem pracy upewnić się, że stosowane bezpieczony uchwytem mocującym.
• Przed uruchomieniem przycisku włączania/wyłączania Uwaga! Przesuwana szyna przykładnicy (16a) musi być tarcza musi być prawidłowo zamontowana. Części ru- ustawiona na 90° - cięcie ukośne - w p ozycji wewnętrznej. chome muszą poruszać się lekko. • Otworzyć śruba mocująca (16b) przykładnicy przesuwa- •...
Seite 26
• Ponownie dokręcić śrubę ustalającą (26) i przymocować • Otworzyć śruba mocująca (16b) przykładnicy przesuwa- stół obrotowy (14). nej i przesunąć tę przykładnicę do środka. • Wykonać cięcie zgodnie z opisem w punkcie 8.3. • Przykładnica przesuwana (16a) musi być tak daleko za- blokowana w wewnętrznej pozycji, aż...
Przegląd szczotek • Całkowicie wykręcić śrubę kołnierzową (29) i ściągnąć kołnierz zewnętrzny (30). Szczotki węglowe w nowej maszynie lub nowo zamontowa- • Tarczę piły (6) zdjąć z kołnierza wewnętrznego (32) i wy- ne sprawdzić po 50 roboczogodzinach. Po pierwszej kon- ciągnąć...
Ważne wskazówki W przypadku przeciążenia silnika wyłącza się on samo- czynnie. Po czasie chłodzenia (zróżnicowany), silnik można ponownie uruchomić. Opakowanie składa się z materiałów nieszkodliwych dla Uszkodzone przyłącze elektryczne środowiska, które można usuwać w miejscowych firmach Na przewodach elektrycznych powstają często uszkodze- recyklingowych.
14. Pomoc dotycząca usterek Usterka Możliwa przyczyna Pomoc Silnik nie działa Silnik, kabel lub wtyczka uszkodzone, przepalo- Zlecić sprawdzenie maszyny specjaliście. ne bezpieczniki Nigdy nie próbować naprawiać silnika samodzielnie. Zagrożenie! Sprawdzić bezpieczniki, ew. wymienić Silnik uruchamia się Napięcie zbyt niskie, zwoje uszkodzone, kon- Zlecić...
15. Gwarancja Drodzy Klienci, Wszystkie nasze produkty przechodzą przez rygorystyczną kontr olę jakości, aby zapewnić, że dotrą do Państwa w idealnym stanie. W mało prawdopodobnej sytuacji wystąpienia usterki w Państwa urządze niu, proszę skontaktować się z naszym działem serwisu pod adresem podanym w niniejszej kar cie gwarancyjnej.
Seite 31
Turinys: Puslapis: Įžanga Įrenginio aprašymas (1-22 pav.) Komplektacija Naudojimas pagal paskirtį Svarbūs nurodymai Techniniai duomenys Prieš pradedant eksploatuoti Montavimas ir valdymas Transportavimas Techninė priežiūra Laikymas Elektros prijungimas Utilizavimas ir pakartotinis atgavimas Sutrikimų šalinimas Garantinis dokumentas...
Simbolių ant įrenginio aiškinimas Prieš eksploatacijos pradžią perskaitykite naudojimo instrukciją ir saugos nurodymus bei jų laiky- kitės! Užsidėkite apsauginius akinius! Naudokite klausos apsaugą! Susidarius dulkių, naudokite kvėpavimo apsaugą! Dėmesio! Pavojus susižaloti! Nekiškite rankų į besisukančią pjūklo geležtę! Dėmesio! Lazerio spinduliuotė II apsaugos klasė...
Saugus darbas • Dvirankis skersinio ir įstrižinio pjaustymo pjūklas • 2 x veržiklis (7) Palaikykite savo darbo zonoje tvarką • 2 x ruošinių atramos (8) - Dėl netvarkos darbo zonoje gali įvykti nelaimingų • Skiedrų surinkimo maišas (17) atsitikimų. • Raktas su vidiniu šešiabriauniu, 6 mm (d) Atsižvelkite į...
Seite 35
- Venkite nepatogių rankų padėčių, kuriose staiga nu- 23. Paveskite elektrinį įrankį suremontuoti kvalifikuotam slydus viena arba abi rankos paliestų pjūklo geležtę. elektrikui. 14. Kruopščiai prižiūrėkite savo įrankius. - Šis elektrinis įrankis atitinka tam tikras saugos nuosta- - Pjovimo įrankiai turi būti aštrūs ir švarūs, kad būtų ga- tas.
Įstatykite pjūklą tik tada, jei apsauginiai įtaisai veikia, Naudokite įstatomus įrankius atsargiai. Geriausiai juos yra geros būklės ir numatytoje padėtyje. laikykite specialioje originalioje pakuotėje arba speci- - Grindys aplink įrenginį turi būti lygios, švarios ir ant aliose talpyklose. Kad galėtumėte saugiai suimti ir dar jų...
8. Montavimas ir valdymas Ruošinio aukštis turi būti min. 3 mm, o plotis – 10 mm. Atkreipkite dėmesį į tai, kad ruošinys visada būtų pri- tvirtintas veržikliu. 8.1 Dvirankio skersinio ir įstrižinio pjaustymo pjūklo montavimas (1/2/3/4/5 pav.) Triukšmas • Norėdami sureguliuoti pasukamąjį stalą (14), fiksavimo Spinduliuojamojo triukšmo vertės buvo nustatytos pagal EN varžtą...
Seite 38
• Nustumkite įrenginio galvutę (4) už rankenos (2) į galą • Nustatymo užfiksuoti nereikia, nes jis laikomas dėl spyruo- ir prireikus šioje padėtyje užfiksuokite (priklausomai nuo klės išankstinio įtempio. pjūvio pločio). • Tada patikrinkite kampo rodmens padėtį. Jei reikia, ro- •...
8.8 Pjovimo gylio ribojimas (3/14 pav.) 8.12 Lazerio sureguliavimas (20 pav.) • Varžtu (24) galima be pakopų nustatyti pjovimo gylį. Tuo Jei lazeris (33) neberodo teisingos pjovimo linijos, jį gali- tikslu atlaisvinkite varžto (24) rievėtąją veržlę. Nustatykite ma sureguliuoti. Tam atsukite varžtus (e) ir nustatykite lazerį pjovimo gylio ribotuvo (25) atramą...
13. Utilizavimas ir pakartotinis atgavimas • Gaminys atitinka EN 61000- 3-11 reikalavimus ir jam ga- lioja specialios prijungimo sąlygos. Tai reiškia, kad nau- doti bet kuriuose laisvai pasirenkamuose prijungimo taš- Siekiant išvengti transportavimo pažeidimų, įrenginys yra kuose draudžiama. pakuotėje. Ši pakuotė yra žaliava, taigi, ją galima naudoti •...
14. Sutrikimų šalinimas Sutrikimas Galima priežastis Ką daryti? Variklis neveikia Sugedęs variklis, energijos tiekimo linijos arba Duokite mašiną patikrinti kvalifikuotam personalui. kištukas. Perdegę saugikliai. Nemėginkite jos remontuoti pats, nes tai gali būti pavojinga. Patikrinkite saugiklius ir pakeiskite juos, jei būtina. Variklis startuoja lėtai ir Žema energijos tiekimo įtampa.
15. Garantinis dokumentas Gerbiami klientai, mūsų gaminių kokybė griežtai tikrinama. Tačiau, jei nepaisant to, šis įrenginys blogai veiktų, mes dėl to labai apgailestautumėme ir prašytume kreiptis į mūsų techninės priežiūros tarnybą šioje garantinėje kortelėje nurodytu adresu. Su mumis taip pat galite susisiekti telefonu toliau nurodytu techninės priežiūros tarnybos iškvietimo numeriu.
Seite 43
Inhaltsverzeichnis: Seite: Einleitung Gerätebeschreibung (Abb. 1-22) Lieferumfang Bestimmungsgemäße Verwendung Wichtige Hinweise Technische Daten Vor Inbetriebnahme Aufbau und Bedienung Transport Wartung Lagerung Elektrischer Anschluss Entsorgung und Wiederverwertung Störungsabhilfe Garantieurkunde DE/AT/CH...
Erklärung der Symbole auf dem Gerät Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten! Schutzbrille tragen! Gehörschutz tragen! Bei Staubentwicklung Atemschutz tragen! Achtung! Verletzungsgefahr! Nicht in das laufende Sägeblatt greifen! Achtung! Laserstrahlung Schutzklasse II (Doppelisolierung) DE/AT/CH...
1. Einleitung 2. Gerätebeschreibung (Abb. 1-22) HERSTELLER: Handgriff scheppach Ein-/Ausschalter Fabrikation von Holzbearbeitungsmaschinen GmbH Entriegelungshebel Günzburger Straße 69 Maschinenkopf D- 89335 Ichenhausen Sägeblattschutz beweglich Sägeblatt VEREHRTER KUNDE, Spannvorrichtung Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten Werkstückauflage mit Ihrem neuen Gerät. Feststellschraube für Werkstückauflage 10.
ACHTUNG • Gesundheitsschädliche Emissionen von Holzstäuben bei Gerät und Verpackungsmaterialien sind kein Kinder- Verwendung in geschlossenen Räumen. spielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschlu- Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß ckungs- und Erstickungsgefahr! nicht für den gewerblichen, handwerklichen oder indust- riellen Einsatz konstruiert wurden.
Seite 47
Benutzen Sie Schutzausrüstung 18. Benutzen Sie Verlängerungskabel für den Außenbe- - Tragen Sie eine Schutzbrille. reich - Verwenden Sie bei stauberzeugenden Arbeiten eine - Verwenden Sie im Freien nur dafür zugelassene und Atemmaske. entsprechend gekennzeichnete Verlängerungskabel. 10. Schließen Sie die Staubabsaug- Einrichtung an - Verwenden Sie die Kabeltrommel nur im abgerollten - Falls Anschlüsse zur Staubabsaugung und Auffang- Zustand.
Seite 48
- Gehörschutz zur Verminderung des Risikos schwer- - Achtung! Tauschen Sie den Laser nicht gegen einen hörig zu werden, anderen Typ aus. - Atemschutz zur Verminderung des Risikos gefährli- Reparaturen dürfen nur vom Hersteller oder einem chen Staub einzuatmen, autorisierten Vertreter vorgenommen werden. - Tragen Sie beim Hantieren mit Sägeblättern und - Entfernen Sie Schnittreste oder sonstige Werkstück- rauen Werkstoffen Handschuhe.
Das Werkstück muss mindestens eine Höhe von 3 mm 10. Stellen Sie vor der Benutzung von Einsatzwerkzeugen sicher, dass alle Schutzvorrichtungen ordnungsgemäß und eine Breite von 10 mm haben. befestigt sind. Achten Sie darauf, dass das Werkstück immer mit der 11.
• Überzeugen Sie sich vor dem Anschließen der Maschine, • Die verschiebbare Anschlagschiene (16a) muss soweit vor dass die Daten auf dem Typenschild mit den Netzdaten der innersten Position arretiert werden, dass der Abstand übereinstimmen. zwischen Anschlagschiene (16a) und Sägeblatt (6) maxi- mal 8 mm beträgt.
• Die Feststellschraube (26) wieder festziehen um Drehtisch • Öffnen Sie die Feststellschraube (16b) der verschiebbaren (14) zu fixieren. Anschlagschiene (16a) und schieben Sie die verschiebba- • Schnitt wie unter Punkt 8.3 beschrieben ausführen. re Anschlagschiene (16a) nach außen. • Die verschiebbare Anschlagschiene (16a) muss soweit vor 8.5 Feinjustierung des Anschlags für Gehrungsschnitt der innersten Position arretiert werden, dass der Abstand 45°...
10. Wartung • Sägewellensperre (31) fest drücken und Flanschschrau- be (29) langsam im Uhrzeigersinn drehen. Nach max. einer Umdrehung rastet die Sägewellensperre (31) ein. m Warnung! Vor jeglicher Einstellung, Instandhaltung oder Achtung! Beim Lösen der Schraube senkt sich der Maschi- Instandsetzung Netzstecker ziehen! nenkopf leicht.
13. Entsorgung und Wiederverwertung • Das Produkt ist ausschließlich zur Verwendung an An- schlußpunkten vorgesehen, die a) eine maximale zulässige Netzimpedanz “Z” Das Gerät befindet sich in einer Verpackung um Transport- (Zmax = 0.382 Ω) nicht überschreiten, oder schäden zu verhindern. Diese Verpackung ist Rohstoff und b) eine Dauerstrombelastbarkeit des Netzes von mindes- ist somit wieder verwendbar oder kann dem Rohstoffkreis- tens 100 A je Phase haben.
14. Störungsabhilfe Störung Mögliche Ursache Abhilfe Motor funktioniert nicht Motor, Kabel oder Stecker defekt, Netzsicherun- Maschine vom Fachmann überprüfen lassen. gen durchgebrannt. Nie Motor selbst reparieren. Gefahr! Netzsicherungen kontrollieren, evtl. auswechseln Der Motor geht lang- Spannung zu niedrig, Wicklungen beschädigt, Spannung durch Elektrizitätswerk kontrollieren lassen.
15. Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, be- dauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gern stehen wir Ihnen auch telefonisch über die unten angegebene Servicerufnummer zur Verfügung.
декларира съответното съответствие съгласно Дирек- тива на ЕС и darder för följande artikeln норми за артикул Marke / Brand: Parkside Art.-Bezeichnung / Article name: SLIDING CROSS CUT MITRE SAW - PKZS 2000 A1 3901207974-3901207980; 39012079915-39012079916 Art.-Nr. / Art. no.: Ident.-Nr. / Ident. no.: 01001 - 35454 2004/22/EC...
Seite 60
SCHEPPACH FABRIKATION VON HOLZBEARBEITUNGSMASCHINEN GMBH Günzburger Str. 69 D-89335 Ichenhausen Last Information Update · Stan informacji · Paskutinis Informacija · Stand der Informationen Update: 03 / 2018 · Ident.-No.: 302388_3901207976 IAN 302388...
