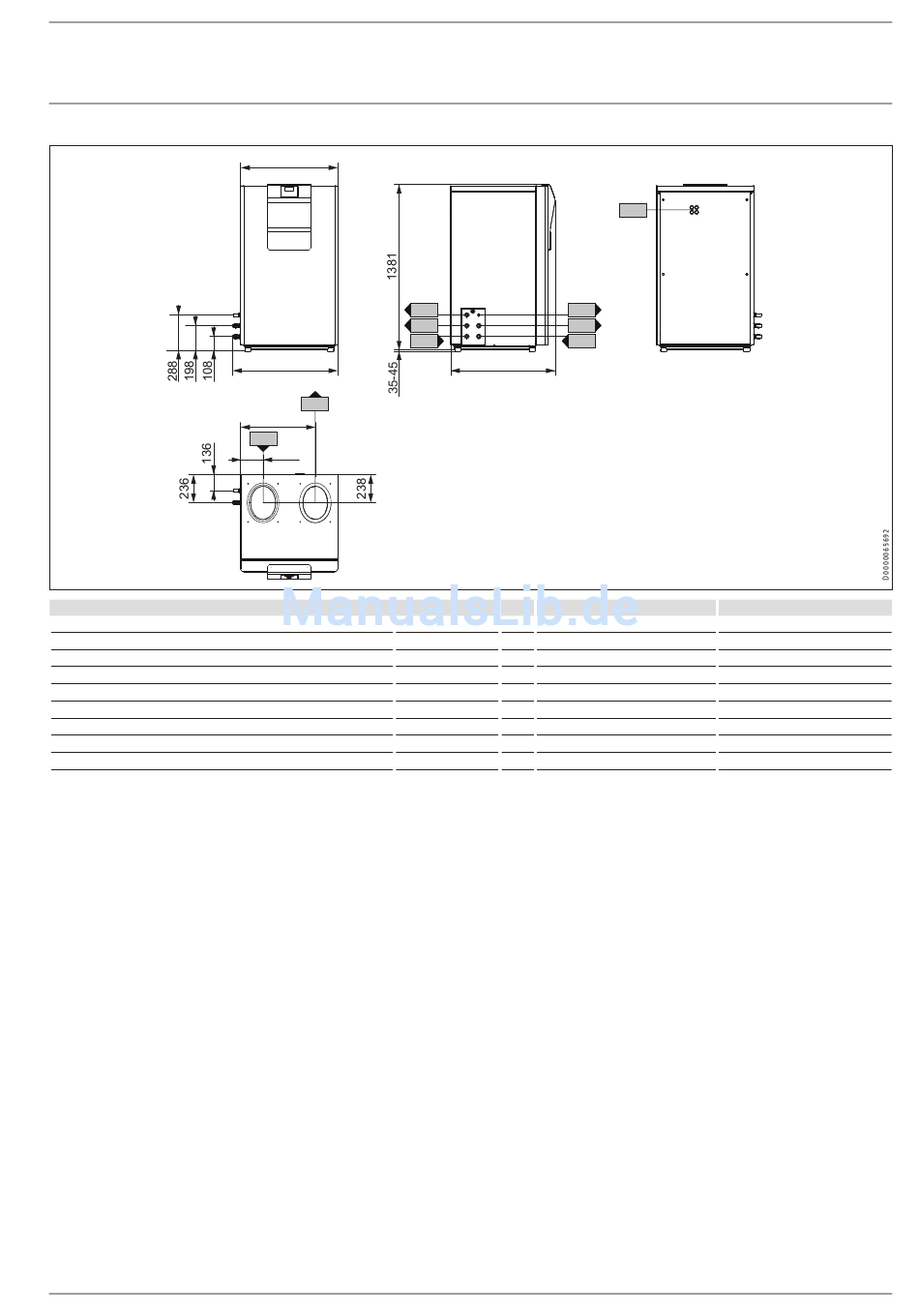

Inverter Luft | Wasser-Wärmepumpen
WPL 09/17 ICS/IKCS
b01 Durchführung elektr. Leitungen
c12 Sicherheitsventil Ablauf
d29 Wärmeübertrager Vorlauf
d30 Wärmeübertrager Rücklauf
d44 Durchführung Kondensatablauf
e01 Heizung Vorlauf
e02 Heizung Rücklauf
g01 Lufteintritt
g02 Luftaustritt
