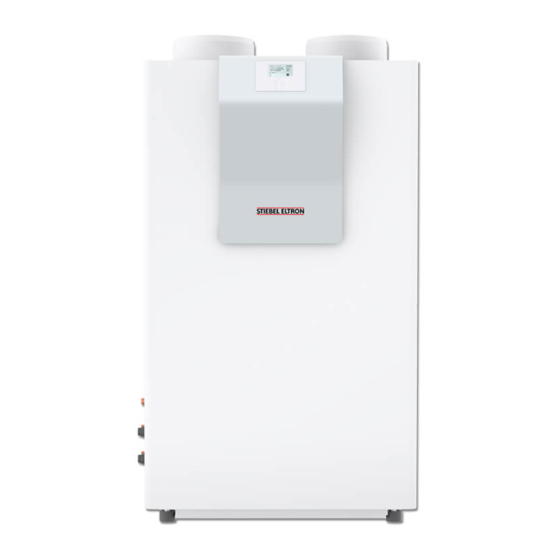

STIEBEL ELTRON WPL 09 ICS classic Planung Und Installation
Inverter luft | wasser-wärmepumpen
Vorschau ausblenden
Andere Handbücher für WPL 09 ICS classic:
- Bedienungsanleitung (44 Seiten) ,
- Bedienung und installation (48 Seiten)
Verwandte Anleitungen für STIEBEL ELTRON WPL 09 ICS classic
Inhaltszusammenfassung für STIEBEL ELTRON WPL 09 ICS classic
- Seite 1 Warmwasser Erneuerbare Energien Klima Raumheizung Planung und Installation WPL 09/17 ICS classic WPL 09/17 IKCS classic...
-
Seite 2: Planung Und Installation
Planung und Installation Nachdruck oder Vervielfältigung, auch auszugsweise, nur mit unserer Genehmigung erlaubt. STIEBEL ELTRON GmbH & Co. KG, 37603 Holzminden Rechtshinweis Eine Fehlerfreiheit der in diesem Planungshandbuch enthaltenen Informationen kann trotz sorgfältiger Zusammenstellung nicht garantiert werden. Aussagen über Ausstattung und Ausstattungsmerkmale sind unverbindlich. Die in diesem Planungshandbuch beschriebenen Ausstattungsmerkmale gelten nicht als vereinbarte Beschaffenheit unserer Produkte. - Seite 3 www.stiebel-eltron.de Planungshandbuch WPL 09/17 ICS/IKCS|...
- Seite 4 Inverter Luft | Wasser-Wärmepumpen WPL 09/17 ICS/IKCS Diese Dokument beinhaltet grundlegende gerätespezifische Angaben und Hinweise. Allgemeingültige Planungshinweise sind z. B. im Planungshandbuch Wärmepumpen und in den Installationsanleitungen abgebildet. | Planungshandbuch WPL 09/17 ICS/IKCS www.stiebel-eltron.de...
- Seite 5 Luft | Wasser-Wärmepumpen Gerätetypen und Einsatzzwecke Gerätetypen und Einsatzzwecke Prädestiniert für ein: • • • • • • • • • Ein- und Zweifamilienhaus • • • • • • • Mehrfamilienhaus • Nichtwohngebäude Geeignet für das Bauvorhaben: Neubau • •...
- Seite 6 Inverter Luft | Wasser-Wärmepumpen WPL 09/17 ICS/IKCS ANWENDUNG: Leistungsgeregelte Inverter Luft | Wasser-Wärme- pumpe zur Innenaufstellung. Einsetzbar für den Heiz- und Warmwasserbetrieb sowie die effiziente Kühlung durch Kreis- laufumkehr. Ideal geeignet für den Einsatz in Neubauten oder Gebäuden mit geringer Systemtemperatur. In dieser Aus- führung werden die Luftschläuche nach oben angeschlossen und sind somit flexibel in der Höhe der Wanddurchführung.
- Seite 7 Inverter Luft | Wasser-Wärmepumpen WPL 09/17 ICS/IKCS ANWENDUNG: Leistungsgeregelte Inverter Luft | Wasser-Wärme- pumpe zur Innenaufstellung. Einsetzbar für den Heiz- und Warm- wasserbetrieb sowie die effiziente Kühlung durch Kreislaufum- kehr. Ideal geeignet für den Einsatz in Neubauten oder Gebäuden mit geringer Systemtemperatur. Für eine maximale Flexibilität in der Aufstellung ist der Anschluss der Außen- und Fortluft seitlich oder rückseitig möglich.
- Seite 8 Inverter Luft | Wasser-Wärmepumpen WPL 09/17 ICS/IKCS Luftführung mit Luftschläuchen Die gesamte Schlauchlänge auf der Ansaugseite und der Aus- blasseite darf 8 m nicht überschreiten. Dabei dürfen nicht mehr als vier 90° Bögen eingebaut werden. Auf Grund seiner Flexibilität neigt der Schlauch zum Durchhängen und muss in Abständen von ca.
- Seite 9 Inverter Luft | Wasser-Wärmepumpen WPL 09/17 ICS/IKCS WPL 09 ICS classic WPL 17 ICS classic Durchführung elektr. Leitungen Sicherheitsventil Ablauf Durchmesser Wärmeübertrager Vorlauf Durchmesser Wärmeübertrager Rücklauf Durchmesser d44 Durchführung Kondensatablauf Durchmesser Heizung Vorlauf Durchmesser Heizung Rücklauf Durchmesser Lufteintritt Nennweite DN 315...
- Seite 10 Inverter Luft | Wasser-Wärmepumpen WPL 09/17 ICS/IKCS Luftführung mit Schacht: Durch eine Außenwand | Durch zwei Außenwände über Eck ≥600 ≥600 ≥R170 ≥500 ≥120 ≥100 ≥1000 ≥1000 ≥2000 ≥358 AWG 315 SR Premium | AWG 315 GL Premium 325-500 AWG 315 L Premium 325-500 | Planungshandbuch WPL 09/17 ICS/IKCS www.stiebel-eltron.de...
- Seite 11 Inverter Luft | Wasser-Wärmepumpen WPL 09/17 ICS/IKCS Beispiel: Installation mit einem Luftschlauch von 2 m Länge ≥600 R170 ≥1000 Hinweis Wenn der Wandabstand nach hinten geringer ist als das genannte Maß, kürzen Sie den Luftschlauch. Wenn der Wandabstand nach hinten größer ist als das ge- nannte Maß, verwenden Sie einen längeren Luftschlauch.
- Seite 12 Inverter Luft | Wasser-Wärmepumpen WPL 09/17 ICS/IKCS Luftführung mit Luftschläuchen Die gesamte Schlauchlänge auf der Ansaugseite und der Aus- blasseite darf 8 m nicht überschreiten. Dabei dürfen nicht mehr als vier 90° Bögen eingebaut werden. Auf Grund seiner Flexibilität neigt der Schlauch zum Durchhängen und muss in Abständen von ca.
- Seite 13 Inverter Luft | Wasser-Wärmepumpen WPL 09/17 ICS/IKCS WPL 09 IKCS classic WPL 17 IKCS classic Durchführung elektr. Leitungen Sicherheitsventil Ablauf Durchmesser Wärmeübertrager Vorlauf Durchmesser Wärmeübertrager Rücklauf Durchmesser d44 Durchführung Kondensatablauf Durchmesser Heizung Vorlauf Durchmesser Heizung Rücklauf Durchmesser Lufteintritt Nennweite DN 315 DN 315 Luftaustritt Nennweite...
- Seite 14 Inverter Luft | Wasser-Wärmepumpen WPL 09/17 ICS/IKCS Luftführung ohne Schacht: Durch eine Außenwand ≥450 ≥120 ≥R170 ≥2000 Luftführung ohne Schacht: Durch zwei Außenwände über Eck LSWP 315-0,7 S AWG SR Set LSWP 315-0,7 S AWG GL Set 236930 237762 Länge Farbe silber-metallic RAL 9006...
- Seite 15 Inverter Luft | Wasser-Wärmepumpen WPL 09/17 ICS/IKCS AWG 315 SR Premium | AWG 315 GL Premium 325-500 AWG 315 L Premium 325-500 Die Luftschläuche zur Befestigung am Gerät und an der Wand- durchführung sind mit Schnelladaptern versehen. Beachten Sie, dass die Luftschläuche zur Luftführung durch die Wandabstände passen und in der korrekten Länge ausgewählt werden.
- Seite 16 Inverter Luft | Wasser-Wärmepumpen WPL 09/17 ICS/IKCS Technische Daten WPL 09 ICS clas- WPL 17 ICS clas- WPL 09 IKCS WPL 17 IKCS classic classic 236375 236376 236377 236378 Wärmeleistungen Wärmeleistung bei A7/W35 (min./max.) 1,3/4,5 2,5/9,0 1,3/4,5 2,5/9,0 Wärmeleistung bei A2/W35 (min./max.) 1,3/4,5 2,7/9,0 1,3/4,5...
- Seite 17 Inverter Luft | Wasser-Wärmepumpen WPL 09/17 ICS/IKCS WPL 09 ICS clas- WPL 17 ICS clas- WPL 09 IKCS WPL 17 IKCS classic classic Schallangaben Schallleistungspegel Innenaufstellung (EN 12102) dB(A) Schallleistungspegel Innenaufstellung max. dB(A) Schallleistungspegel Innenaufstellung Silent Mode 70% dB(A) Schallleistungspegel Innenaufstellung Silent Mode max. dB(A) Schallleistungspegel Innenaufstellung Luftein-/austritt (EN 12102) dB(A)
- Seite 18 Inverter Luft | Wasser-Wärmepumpen WPL 09/17 ICS/IKCS WPL 09 ICS clas- WPL 17 ICS clas- WPL 09 IKCS WPL 17 IKCS classic classic Anschlüsse Anschluss Heizungs-Vor-/Rücklauf 22 mm 22 mm 22 mm 22 mm Anschluss Warmwasser 22 mm 22 mm 22 mm 22 mm Anschluss Kondensatablauf...
- Seite 19 Inverter Luft | Wasser-Wärmepumpen WPL 09/17 ICS/IKCS Leistungsdaten WPL 09 ICS classic / WPL 09 IKCS classic Heizleistung Außentemperatur [°C] max. W35 Heizleistung [kW] min. W55 max. W55 min. W45 max. W45 min. W35 www.stiebel-eltron.de Planungshandbuch WPL 09/17 ICS/IKCS|...
- Seite 20 Inverter Luft | Wasser-Wärmepumpen WPL 09/17 ICS/IKCS Leistungsdaten WPL 09 ICS classic / WPL 09 IKCS classic Warmwasserleistung Außentemperatur [°C] max. W45 Warmwasserleistung [kW] min. W55 max. W55 min. W45 | Planungshandbuch WPL 09/17 ICS/IKCS www.stiebel-eltron.de...
- Seite 21 Inverter Luft | Wasser-Wärmepumpen WPL 09/17 ICS/IKCS Leistungsdaten WPL 09 ICS classic / WPL 09 IKCS classic Kühlleistung Außentemperatur [°C] max. A35 Kühlleistung [kW] min. A35 www.stiebel-eltron.de Planungshandbuch WPL 09/17 ICS/IKCS|...
- Seite 22 Inverter Luft | Wasser-Wärmepumpen WPL 09/17 ICS/IKCS Leistungsdaten WPL 17 ICS classic / WPL 17 IKCS classic Heizleistung Außentemperatur [°C] max. W35 Heizleistung [kW] min. W55 max. W55 min. W45 max. W45 min. W35 | Planungshandbuch WPL 09/17 ICS/IKCS www.stiebel-eltron.de...
- Seite 23 Inverter Luft | Wasser-Wärmepumpen WPL 09/17 ICS/IKCS Leistungsdaten WPL 17 ICS classic / WPL 17 IKCS classic Warmwasserleistung Außentemperatur [°C] max. W45 Warmwasserleistung [kW] min. W55 max. W55 min. W45 www.stiebel-eltron.de Planungshandbuch WPL 09/17 ICS/IKCS|...
- Seite 24 Inverter Luft | Wasser-Wärmepumpen WPL 09/17 ICS/IKCS Leistungsdaten WPL 17 ICS classic / WPL 17 IKCS classic Kühlleistung Außentemperatur [°C] max. A35 Kühlleistung [kW] min. A35 | Planungshandbuch WPL 09/17 ICS/IKCS www.stiebel-eltron.de...
- Seite 25 Inverter Luft | Wasser-Wärmepumpen WPL 09/17 ICS/IKCS Heizungsanschluss Wärmepumpe mit SBB 301 WP Die Wärmenutzungsanlage (WNA) muss entsprechend den Pla- nungsunterlagen ausgeführt werden. Die Wärmepumpe muss in Heizungsanlagen wasserseitig gemäß der Standardschaltung eingebunden werden. 50 60 70 50 60 70 Vor dem Anschließen an die Wärmepumpe muss die Heizungsan- lage gründlich durchgespült, auf Dichtheit geprüft und sorgfältig entlüftet werden.
- Seite 26 Heizkreise sichergestellt werden. Hinweis Die Tabelle gilt, wenn eine Einzelraumregelung installiert wird. Auslegungsempfehlung für die Fußbodenheizung im Führungs- raum: WPL 09 ICS classic WPL 17 ICS classic WPL 09 IKCS classic WPL 17 IKCS classic Mindestvolumenstrom Pufferspeicher zwingend erforderlich nein nein...
- Seite 27 Inverter Luft | Wasser-Wärmepumpen WPL 09/17 ICS/IKCS Elektrischer Anschluss Leitungsquerschnitte und Absicherungen Absicherung Zuordnung Leitungsquerschnitt Hinweis 1x B 16 A Verdichter 2,5 mm² bei Verlegung in einer Wand Beachten Sie die in Ihrem Land gültigen Normen und (1-phasig) 1,5 mm² bei Verlegung auf einer Wand Vorschriften.
- Seite 28 Inverter Luft | Wasser-Wärmepumpen WPL 09/17 ICS/IKCS WPL 09 ICS classic WPL 17 ICS classic FE 7 + – Hauptanschlusskasten Sicherheitstemperaturbegrenzer | Planungshandbuch WPL 09/17 ICS/IKCS www.stiebel-eltron.de...
- Seite 29 Inverter Luft | Wasser-Wärmepumpen WPL 09/17 ICS/IKCS WPL 09 IKCS classic WPL 17 IKCS classic ∆T N PE L Hauptanschlusskasten www.stiebel-eltron.de Planungshandbuch WPL 09/17 ICS/IKCS|...
- Seite 30 WPL 09 ICS classic Inverter Luft | Wasser-Wärmepumpe 236375 SBB 301 WP Trinkwarmwasserspeicher 221360 Inverter Luft | Wasser-Wärmepumpenset 236730 WPL 09 ICS classic compact plus set Produkt Beschreibung Stck. Best.-Nr. WPL 09 ICS classic Inverter Luft | Wasser-Wärmepumpe 236375 HSBC 200 L...
- Seite 31 Inverter Luft | Wasser-Wärmepumpen WPL 09/17 IKCS classic / Sets WPL 09 IKCS classic comfort set Produkt Beschreibung Stck. Best.-Nr. WPL 09 IKCS classic Inverter Luft | Wasser-Wärmepumpe 236377 SBB 301 WP Trinkwarmwasserspeicher 221360 Inverter Luft | Wasser-Wärmepumpenset 236734 WPL 09 IKCS classic compact plus set Produkt Beschreibung Stck.
- Seite 32 Inverter Luft | Wasser-Wärmepumpen HSBC 200 L ANWENDUNG: Integralspeicher für Wärmepumpenbetrieb zur Trinkwassererwärmung und gleichzeitigen Einbindung in Hei- zungsanlagen für den hydraulischen Anschluss und zur För- derung und Entkopplung der Volumenströme von Wärme- pumpe und Heizkreis. Für den Einsatz im Einfamilienhaus. AUSSTATTUNG/KOMFORT: Trinkwarmwasserspeicher, direktum- schäumter emaillierter Stahlbehälter, ausgestattet mit innenliegen- dem Wärmeübertrager und Magnesiumanode für den zusätzlichen...
- Seite 33 Inverter Luft | Wasser-Wärmepumpen HSBC 200 L Technische Daten HSBC 200 L 236684 Hydraulische Daten Nenninhalt Trinkwarmwasserspeicher Nenninhalt Pufferspeicher Fläche Wärmeübertrager m² Inhalt Wärmeübertrager Externe verfügbare Druckdifferenz Umwälzpumpe Heizkreis 1 bei 1,0 m³/h Externe verfügbare Druckdifferenz Umwälzpumpe Heizkreis 1 bei 1,5 m³/h Externe verfügbare Druckdifferenz Umwälzpumpe Heizkreis 1 bei 2,0 m³/h Externe verfügbare Druckdifferenz Umwälzpumpe Heizkreis 2 (optional) bei 1,0 m³/h Externe verfügbare Druckdifferenz Umwälzpumpe Heizkreis 2 (optional) bei 1,5 m³/h...
- Seite 34 Inverter Luft | Wasser-Wärmepumpen HSBC 200 L d02 d07 HSBC 200 L Durchführung elektr. Leitungen Kaltwasser Zulauf Außengewinde Warmwasser Auslauf Durchmesser Zirkulation Außengewinde G 1/2 WP Rücklauf Durchmesser WP Heizung Vorlauf Durchmesser WP Warmwasser Vorlauf Durchmesser Heizung Vorlauf Durchmesser Heizung Rücklauf Durchmesser | Planungshandbuch WPL 09/17 ICS/IKCS www.stiebel-eltron.de...
- Seite 35 Inverter Luft | Wasser-Wärmepumpen HSBC 200 L Weitere Maße und Anschlüsse HSBC 200 L h09 Fühler WP Kühlen Durchmesser optional Fühler Warmwasser Durchmesser Fühler Heizung Durchmesser Revisionsöffnung Innengewinde G 1 1/2 Schutzanode Innengewinde G 1 1/4 ≥500 ≥100 ≥100 ≥500 www.stiebel-eltron.de Planungshandbuch WPL 09/17 ICS/IKCS|...
- Seite 36 Inverter Luft | Wasser-Wärmepumpen HSBC 200 L Elektrischer Anschluss Heizungsanschluss Alle elektrischen Installationsarbeiten, insbesondere die Schutz- Das Gerät muss in Heizungsanlage wasserseitig gemäß der Stan- maßnahmen, müssen entsprechend den VDE-Bestimmungen und dardschaltung eingebunden werden. Vorschriften des zuständigen Energieversorgungsunternehmens Vor dem Anschließen an die Wärmepumpe muss die Heizungsan- ausgeführt werden.
- Seite 37 Inverter Luft | Wasser-Wärmepumpen HSBC 200 L HSBC-HKM Pumpenbaugruppe Mischerkreis für Integralspeicher als Set zur Erweiterung mit einem gemischten Heizkreis. Die Baugruppe besteht aus der gedämmten Anschlussverrohrung, der Heiz- kreis-Umwälzpumpe und dem 3-Wege-Mischer mit Stellmotor. Sie ist für den Einsatz innerhalb des Integral-Speichers an den vorbereiteten Anschlüssen vorgesehen.
- Seite 38 Inverter Luft | Wasser-Wärmepumpen SBB 301 WP ANWENDUNG: Trinkwarmwasserspeicher für Wärmepumpenbe- trieb, je nach Nenninhalt und Wärmeübertragerfläche für den Ein- satz im Ein- Zwei-und Mehrfamilienhaus. Wahlweise Einbindung solarthermischer Unterstützung bei den ‚SOL‘-Typen möglich. AUSSTATTUNG: Direktumschäumter emaillierter Stahlbehälter, ausgestattet mit einer Magnesium-Signalanode für den zusätzli- chen Korrosionsschutz.
- Seite 39 Inverter Luft | Wasser-Wärmepumpen SBB 301 WP Technische Daten SBB 301 WP 221360 Hydraulische Daten Nenninhalt Inhalt Wärmeübertrager oben Fläche Wärmeübertrager oben m² Druckverlust bei 1,0 m³/h Wärmeübertrager oben Mischwassermenge 40 °C (15 °C/60 °C) Einsatzgrenzen Max. zulässiger Druck Prüfdruck Max.
- Seite 40 Inverter Luft | Wasser-Wärmepumpen SBB 301 WP SBB 301 WP SBB 301 WP Kaltwasser Zulauf Außengewinde G 1 A Kaltwasser Zulaufrohr Außengewinde G 1 A Anzugsdrehmoment Warmwasser Auslauf Außengewinde G 1 A Zirkulation Außengewinde G 1/2 A WP Heizung Vorlauf Innengewinde G 1 1/2 d08 WP Heizung Rücklauf...
- Seite 41 Inverter Luft | Wasser-Wärmepumpen Zubehör Zubehör zur einfachen Installation der Luftführung an in- nenaufgestellte Wärmepumpen mit Schnelladapter. Für den variablen Anschluss der Wärmepumpe stehen verschie- dene Längen zur Verfügung. Die Länge 0,7 m ist zum di- rekten Anschluss der Variante „IK“ zur Wand geeignet. Set bestehend aus einem schalloptimierten Luftschlauch mit beidseitig vormontierten Schnelladaptern und wärmegedämmter Wanddurchführung.
- Seite 42 Notizen | Planungshandbuch WPL 09/17 ICS/IKCS www.stiebel-eltron.de...
- Seite 43 Notizen www.stiebel-eltron.de Planungshandbuch WPL 09/17 ICS/IKCS|...
- Seite 44 STIEBEL ELTRON GmbH & Co. KG | Dr.-Stiebel-Straße 33 37603 Holzminden | www.stiebel-eltron.de...
