Inverter Luft | Wasser-Wärmepumpen
WPL 09/17 ICS/IKCS

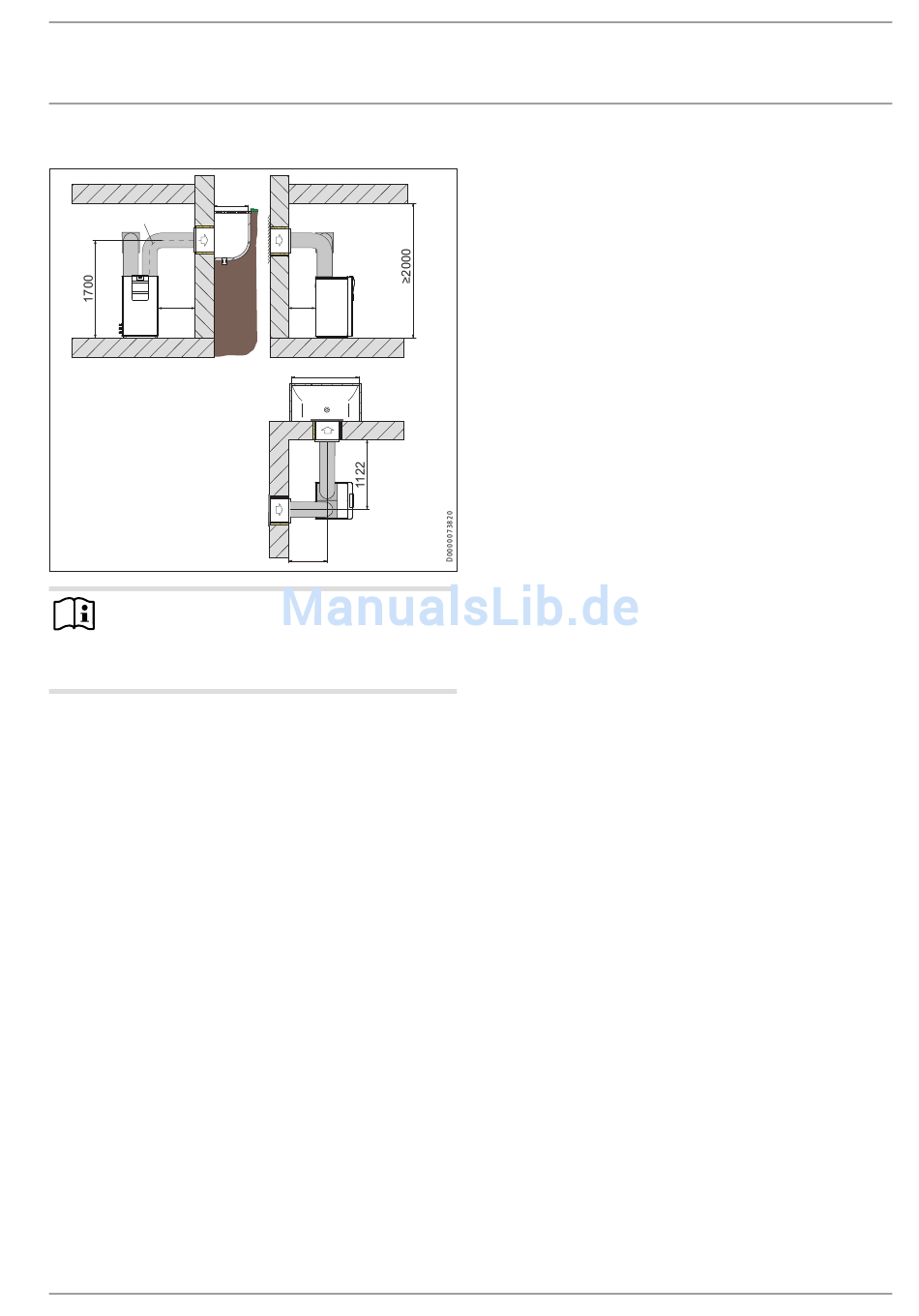

Beispiel: Installation mit einem Luftschlauch von 2 m Länge
≥600
R170
500
Hinweis
Wenn der Wandabstand nach hinten geringer ist als das
genannte Maß, kürzen Sie den Luftschlauch.
Wenn der Wandabstand nach hinten größer ist als das ge-
nannte Maß, verwenden Sie einen längeren Luftschlauch.
Die Luftschläuche zur Befestigung am Gerät und an der Wand-
durchführung sind mit Schnelladaptern versehen.
Beachten Sie, dass die Luftschläuche zur Luftführung durch die
Wandabstände passen und in der korrekten Länge ausgewählt
werden. Das Kürzen der Schläuche ist möglich.
Der Luftkanalanschluss der Wanddurchführung ist oval. Damit der
Luftschlauch nicht gedreht werden muss, berücksichtigen Sie bei
der Einbaulage der Wanddurchführung die Anordnung der An-
schlüsse am Gerät.
www.stiebel-eltron.de
300
≥1000
539
